8.1. Четвертая подзона приаэродромной территории аэродрома гражданской авиации Туруханск выделяется по границам зон действия средств радиотехнического обеспечения полетов воздушных судов и авиационной электросвязи (далее - РТОП и АС), обозначенным в аэронавигационном паспорте аэродрома гражданской авиации Туруханск.
Граница четвертой подзоны приаэродромной территории аэродрома гражданской авиации Туруханск определена путем совмещения границ зон ограничения размещения объектов, создающих помехи в работе наземных объектов средств и систем обслуживания воздушного движения, навигации, посадки и связи, предназначенных для организации воздушного движения. Контур четвертой подзоны выделен по максимально удаленным от средств РТОП и АС границам зон ограничений.
В составе четвертой подзоны определены высотные ограничения для окружающей застройки.
8.2. Перечень координат характерных точек границ четвертой подзоны приаэродромной территории аэродрома гражданской авиации Туруханск приведен в таблице 5.1.
Таблица 5.1
Обозначение характерных точек границ
Координаты
МСК-165
X
Y
1
1663871,89
146614,18
2
1663763,11
145325,77
3
1663543,78
144051,52
4
1663215,53
142800,89
5
1662780,79
141583,17
6
1662242,80
140407,42
7
1661605,55
139282,36
8
1660873,78
138216,37
9
1660052,93
137217,35
10
1659149,09
136292,74
11
1658168,98
135449,40
12
1657119,88
134693,60
13
1656009,60
134030,96
14
1654846,37
133466,40
15
1653638,85
133004,11
16
1652395,99
132647,52
17
1651127,05
132399,30
18
1649841,44
132261,28
19
1648548,73
132234,49
20
1647258,51
132319,13
21
1645980,37
132514,56
22
1644723,81
132819,34
23
1643498,17
133231,20
24
1642312,55
133747,09
25
1641175,76
134363,16
26
1640096,25
135074,84
27
1639082,04
135876,85
28
1638140,67
136763,22
29
1637279,13
137727,37
30
1636503,82
138762,13
31
1635820,51
139859,81
32
1635234,26
141012,26
33
1634749,45
142210,92
34
1634369,66
143446,88
35
1634097,72
144710,95
36
1633935,66
145993,75
37
1633884,67
147285,74
38
1633945,13
148577,32
39
1634053,89
149865,74
40
1634273,21
151140,01
41
1634601,45
152390,65
42
1635036,18
153608,38
43
1635574,17
154784,15
44
1636211,41
155909,22
45
1636943,18
156975,23
46
1637764,03
157974,26
47
1638667,87
158898,88
48
1639647,98
159742,23
49
1640697,08
160498,04
50
1641807,37
161160,70
51
1642970,61
161725,27
52
1644178,14
162187,57
53
1645421,00
162544,16
54
1646689,96
162792,38
55
1647975,57
162930,41
56
1649268,30
162957,20
57
1650558,53
162872,56
58
1651836,68
162677,13
59
1653093,24
162372,34
60
1654318,90
161960,47
61
1655504,52
161444,58
62
1656641,32
160828,50
63
1657720,83
160116,81
64
1658735,05
159314,79
65
1659676,42
158428,41
66
1660537,96
157464,25
67
1661313,27
156429,47
68
1661996,58
155331,78
69
1662582,82
154179,31
70
1663067,63
152980,64
71
1663447,41
151744,66
72
1663719,34
150480,58
73
1663881,39
149197,77
74
1663932,37
147905,77
1
1663871,89
146614,18
8.3. Кадастровые кварталы, в границах территорий которых полностью или частично расположена четвертая подзона приаэродромной территории аэродрома гражданской авиации Туруханск: 24:37:3701001, 24:37:4401001, 24:37:4401001, 24:37:3701003, 24:37:0000000, 24:37:0904001, 24:37:3701002, 24:37:3701004, 24:37:3701005, 24:37:3702001, 24:37:0903001, 24:00:0000000, 24:37:0103001.
8.4. Муниципальное образование, в границах территории которого расположена четвертая подзона приаэродромной территории аэродрома гражданской авиации Туруханск: Туруханский район.

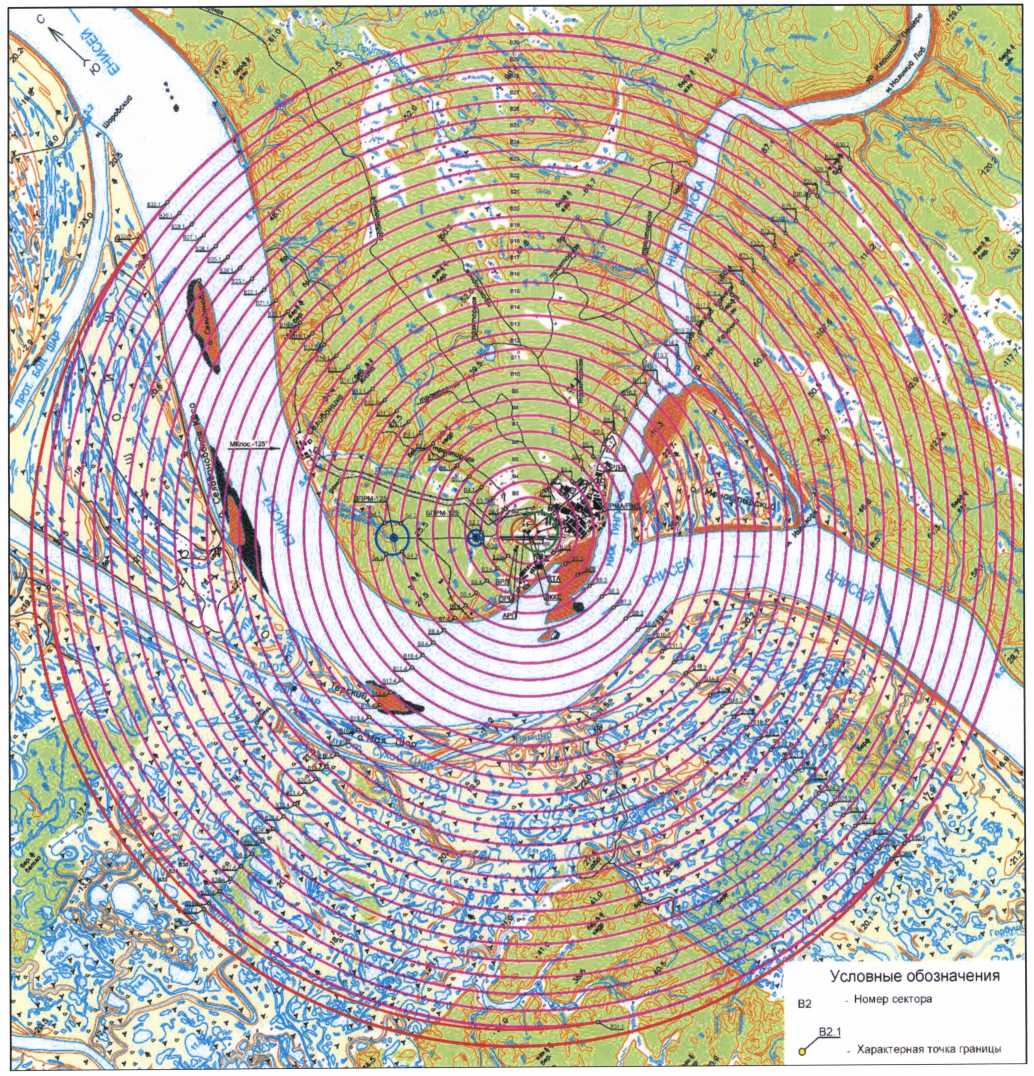

8.5. Графическое изображение внешних границ четвертой подзоны приаэродромной территории аэродрома гражданской авиации Туруханск приведено на схеме 5.1.
Схема 5.1
8.6. Перечень координат характерных точек границ секторов четвертой подзоны приаэродромной территории аэродрома гражданской авиации Туруханск приведен в таблице 5.2.
Таблица 5.2
Обозначение характерных точек границ
Координаты
МСК-165
X
Y
Сектор А1
Hабс 44.65 м
А1.1
1649448,62
147854,99
А2.1
1649304,47
148162,47
А1.2
1649048,62
148254,99
А1.3
1648648,62
147854,99
А2.4
1648810,36
147533,70
А1.4
1649045,28
147455,01
Сектор А2
Hабс 45.49 м
А2.1
1649304,46
148162,47
А2.2
1648705,66
148724,49
А2.3
1648105,66
148124,49
А2.4
1648810,35
147533,70
Сектор В2
Hабс от 44.65 м до 54.29 м
В2.1
1649932,46
147960,95
В2.2
1648932,46
148960,95
В2.3
1647932,46
147960,95
В2.4
1648932,46
146960,95
Сектор В3
Hабс от 54.29 м до 58.65 м
Б2.2
1650028,80
146937,21
В3.1
1650432,46
147960,95
В3.2
1648932,46
149460,95
В3.3
1647432,46
147960,95
В3.4
1648932,46
146460,95
Б2.3
1649821,29
146752,65
Сектор В4
Hабс от 58.65 м до 63.01 м
В4.1
1650932,46
147960,95
В4.2
1648932,46
149960,95
В4.3
1646932,46
147960,95
В4.4
1648932,46
145960,95
Сектор В5
Hабс от 63.01 м до 67.38 м
В5.1
1651432,46
147960,95
В5.2
1648932,46
150460,95
В5.3
1646432,46
147960,95
В5.4
1648932,46
145460,95
Сектор В6
Hабс от 67.38 м до 71.74 м
В6.1
1651932,46
147960,95
В6.2
1648932,46
150960,95
В6.3
1645932,46
147960,95
В6.4
1648932,46
144960,95
Сектор В7
Hабс от 71.74 м до 76.10 м
В7.1
1652432,46
147960,95
В7.2
1648932,46
151460,95
В7.3
1645432,46
147960,95
В7.4
1648932,46
144460,95
Сектор В8
Hабс от 76.10 м до 80.47 м
В8.1
1652932,46
147960,95
В8.2
1648932,46
151960,95
В8.3
1644932,46
147960,95
В8.4
1648932,46
143960,95
Сектор В9
Hабс от 80.47 м до 84.83 м
В9.1
1653432,46
147960,95
В9.2
1648932,46
152460,95
В9.3
1644432,46
147960,95
В9.4
1648932,46
143460,95
Сектор В10
Hабс от 84.83 м до 89.19 м
В10.1
1653932,46
147960,95
В10.2
1648924,37
152978,09
В10.3
1643932,46
147960,95
В10.4
1648932,46
142960,95
Сектор В11
Hабс от 89.19 м до 93.56 м
В11.1
1654432,46
147960,95
В11.2
1648923,59
153460,94
В11.3
1643432,46
147960,95
В11.4
1648932,46
142460,95
Сектор В12
Hабс от 93.56 м до 97.92 м
В12.1
1654932,46
147960,95
В12.2
1648932,46
153960,95
В12.3
1642932,46
147960,95
В12.4
1648932,46
141960,95
Сектор В13
Hабс от 97.92 м до 102.28 м
В13.1
1655432,46
147960,95
В13.2
1648932,46
154460,95
В13.3
1642432,46
147960,95
В13.4
1648932,46
141460,95
Сектор В14
Hабс от 102.28 м до 106.65 м
В14.1
1655932,46
147960,95
В14.2
1648932,46
154960,95
В14.3
1641932,46
147960,95
В14.4
1648932,46
140960,95
Сектор В15
Hабс от 106.65 м до 111.01 м
В15.1
1656432,46
147960,95
В15.2
1648920,36
155460,94
В15.3
1641432,46
147960,95
В15.4
1648932,46
140460,95
Сектор В16
Hабс от 111.01 м до 115.37 м
В16.1
1656932,46
147960,95
В16.2
1648919,56
155960,94
В16.3
1640932,46
147960,95
В16.4
1648932,46
139960,95
Сектор В17
Hабс от 115.37 м до 119.74 м
В17.1
1657432,46
147960,95
В17.2
1648932,46
156460,95
В17.3
1640432,46
147960,95
В17.4
1648932,46
139460,95
Сектор В18
Hабс от 119.74 м до 124.10 м
В18.1
1657932,46
147960,95
В18.2
1648932,46
156960,95
В18.3
1639932,46
147960,95
В18.4
1648932,46
138960,95
Сектор В19
Hабс от 124.10 м до 128.47 м
В19.1
1658432,46
147960,95
В19.2
1648932,46
157460,95
В19.3
1639432,46
147960,95
В19.4
1648932,46
138460,95
Сектор В20
Hабс от 128.47 м до 132.83 м
В20.1
1658932,46
147960,95
В20.2
1648932,46
157960,95
В20.3
1638932,46
147960,95
В20.4
1648932,46
137960,95
Сектор В21
Hабс от 132.83 м до 137.19 м
В21.1
1659432,46
147960,95
В21.2
1648932,46
158460,95
В21.3
1638432,46
147960,95
В21.4
1648932,46
137460,95
Сектор В22
Hабс от 137.19 м до 141.56 м
В22.1
1659932,46
147960,95
В22.2
1648932,46
158960,95
В22.3
1637932,46
147960,95
В22.4
1648932,46
136960,95
Сектор В23
Hабс от 141.56 м до 145.92 м
В23.1
1660432,46
147960,95
В23.2
1648932,46
159460,95
В23.3
1637432,46
147960,95
В23.4
1648932,46
136460,95
Сектор В24
Hабс от 145.92 м до 150.28 м
В24.1
1660932,46
147960,95
В24.2
1648932,46
159960,95
В24.3
1636932,46
147960,95
В24.4
1648932,46
135960,95
Сектор В25
Hабс от 150.28 м до 154.65 м
В25.1
1661432,46
147960,95
В25.2
1648932,46
160460,95
В25.3
1636432,46
147960,95
В25.4
1648932,46
135460,95
Сектор В26
Hабс от 154.65 м до 159.01 м
В26.1
1661932,46
147960,95
В26.2
1648932,46
160960,95
В26.3
1635932,46
147960,95
В26.4
1648932,46
134960,95
Сектор В27
Hабс от 159.01 м до 163.37 м
В27.1
1662432,46
147960,95
В27.2
1648932,46
161460,95
В27.3
1635432,46
147960,95
В27.4
1648932,46
134460,95
Сектор В28
Hабс от 163.37 м до 167.74 м
В28.1
1662932,46
147960,95
В28.2
1648932,46
161960,95
В28.3
1634932,46
147960,95
В28.4
1648932,46
133960,95
Сектор В29
Hабс от 167.74 м до 172.10 м
В29.1
1663432,46
147960,95
В29.2
1648932,46
162460,95
В29.3
1634432,46
147960,95
В29.4
1648932,46
133460,95
Сектор В30
Hабс от 172.10 м до 176.46 м
В30.1
1663932,46
147960,95
В30.2
1648932,46
162960,95
В32.1
1633945,14
148577,50
В30.3
1633932,46
147961,04
В31.1
1637504,96
138244,36
В30.4
1648932,46
132960,95
В31.3
1658992,58
136834,68
В32.3
1663871,88
146614,17
Сектор В31
Hабс от 176.46 м до 188.85 м
В31.1
1637504,96
138244,36
В31.2
1648932,46
132730,80
В31.3
1658992,58
136834,68
Сектор В32
Hабс от 188.85 м до 193.21 м
В32.1
1633945,14
148577,50
В32.2
1648932,46
132230,80
В32.3
1663871,88
146614,17
Сектор Б1
Hабс 39.35 м
Б1.1
1650138,77
146717,07
Б1.2
1650040,17
146817,06
Б1.3
1649938,77
146717,07
Б1.4
1650038,77
146617,07
Сектор Б2
Hабс от 48.10 м до 62.39 м
Б2.1
1650293,38
146717,07
Б2.2
1650028,80
146937,21
Б2.3
1649821,29
146752,65
Б2.4
1650038,77
146460,33
Сектор Б3
Hабс 38.38 м
Б3.1
1652047,81
145022,30
Б3.2
1651947,81
145122,30
Б3.3
1651847,81
145022,30
Б3.4
1651947,81
144922,30
Сектор Б4
Hабс от 47.13 м до 87.17 м
Б4.1
1652458,75
145165,36
Б4.2
1652074,89
145485,91
Б4.3
1651487,04
144883,27
Б4.4
1651818,07
144507,86
8.7. Графические изображения границ секторов четвертой подзоны приаэродромной территории аэродрома гражданской авиации Туруханск приведены на схемах 5.2, 5.3.
