Срок действия документа ограничен 31 марта 2039 года.

Приложение N 6

к Правилам использования водных ресурсов

Большечеремшанского водохранилища,

утвержденным приказом Росводресурсов

от 19 декабря 2023 г. N 322

ТИПОВЫЕ ЭНЕРГЕТИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАСОСОВ

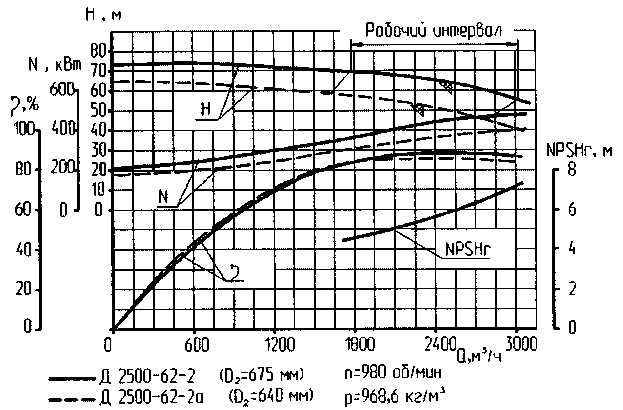

Рисунок 6

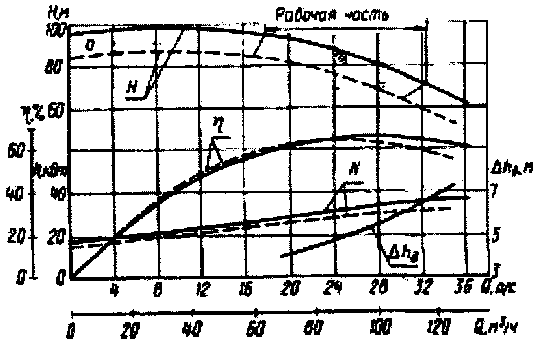

Рисунок 7

N - мощность двигателя, кВТ

Рисунок 8 - коэффициент полезного действия, %

H - напор, м

Q - расход подачи воды, м³/с

NPSHp - эффективный положительный напор на всасывании насоса, м

N - мощность двигателя, кВТ

Рисунок 9 - коэффициент полезного действия, %

H - напор, м

Q - расход подачи воды, м

Рисунок 10 - допустимый кавитационный запас, м

Насос марки Д 2500-62

Насос марки К 90/85

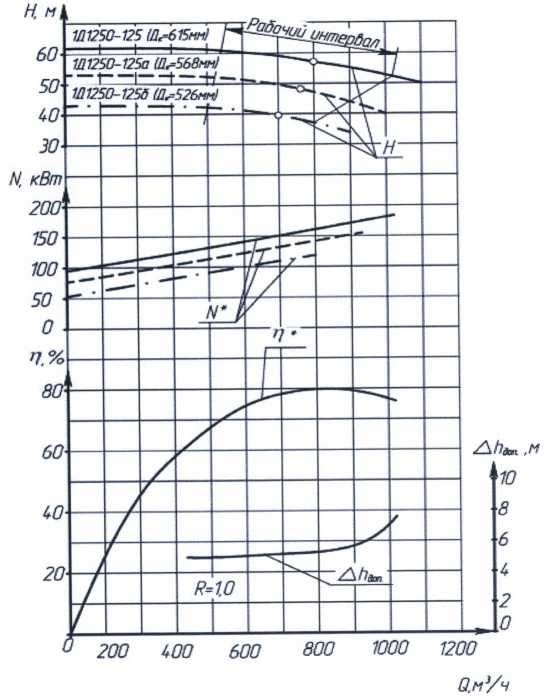

Рисунок 11

Рисунок 12

N - мощность двигателя, кВТ

Рисунок 13 - коэффициент полезного действия, %

H - напор, м

Q - расход подачи воды, м³/с

Рисунок 14 - допустимый кавитационный запас, м

N - мощность двигателя, кВТ

Рисунок 15 - коэффициент полезного действия, %

H - напор, м

Q - расход подачи воды, м³/с

Рисунок 16 - допустимый кавитационный запас, м

Насос марки Д 1250-125

Насосы марки ЦНС 300-120
