Определение объемов метана, каптируемого при дегазации разрабатываемых угольных пластов

ОПРЕДЕЛЕНИЕ ОБЪЕМОВ МЕТАНА, КАПТИРУЕМОГО ПРИ ДЕГАЗАЦИИ

РАЗРАБАТЫВАЕМЫХ УГОЛЬНЫХ ПЛАСТОВ

231. Для определения фактического расхода метана, каптируемого пластовой скважиной, рекомендуется выполнять замеры расхода газовоздушной смеси и содержания в ней метана на замерном устройстве, установленном на дегазационной скважине.

Для определения фактического расхода метана, каптируемого несколькими пластовыми скважинами, рекомендуется выполнить замеры расхода газовоздушной смеси и содержания в ней метана на замерном устройстве, установленном на дегазационном трубопроводе, к которому подключены эти скважины.

Для определения фактического расхода метана, каптируемого пластовыми скважинами на выемочном участке, в подготовительной выработке рекомендуется выполнить замеры расхода газовоздушной смеси и содержания в ней метана на замерном устройстве, установленном на участковом дегазационном трубопроводе.

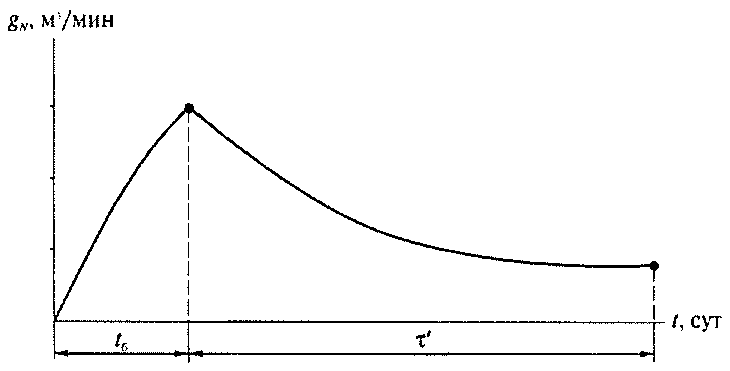

Динамика скважинной добычи метана на участке разрабатываемого пласта приведена на рисунке 59.

Рисунок 282

Рисунок 59 - Динамика извлечения метана скважинами,

пробуренными по разрабатываемому пласту

на выемочном участке:

gN - дебит метана из скважины при дегазации участка разрабатываемого пласта;

t - время; tб - время обуривания дегазируемого участка разрабатываемого пласта;

Рисунок 283 - время дегазации, отсчитываемое с момента окончания буровых работ на дегазируемом участке разрабатываемого пласта

Проектное значение дебита метана при дегазации пласта параллельно-одиночными скважинами Gпл, м3мин, определяется:

в процессе обуривания участка (блока) пласта:

Рисунок 284

(78)

после завершения буровых работ на участке:

Рисунок 285

(79)

где:

G'б - дебит метана из скважин за время t'б, сут, обуривания участка, м3/мин;

Рисунок 286 - дебит метана из скважин после завершения буровых работ на участке разрабатываемого пласта, м3/мин;

Gб - дебит метана из N скважин на момент завершения буровых работ, м3/мин;

l'с - полезная длина скважины, м;

m - мощность угольных пачек пласта, м;

N', N - число скважин на участке в процессе обуривания и после завершения буровых работ соответственно;

g0 - начальное удельное метановыделение в скважину, Рисунок 287;

a - коэффициент, характеризующий темп снижения во времени газовыделения из пласта в скважину, сут-1;

aN - коэффициент, характеризующий темп снижения во времени газовыделения из N скважин, сут-1;

t'б - продолжительность дегазации, отсчитываемая с начала бурения скважин N' на дегазируемом участке разрабатываемого пласта, сут;

Рисунок 288 - продолжительность дегазации, отсчитываемая с момента окончания буровых работ на дегазируемом участке разрабатываемого пласта, сут.

Снижение интенсивности метановыделения g, Рисунок 289, из неразгруженного пласта угля в дегазационную скважину во времени описывается:

Рисунок 290

(80)

где:

g0 - начальное удельное метановыделение из пласта в скважину, м3/(м2·сут);

g - метановыделение в скважину на период времени Рисунок 291 (сут) дегазации пласта, м3/(м2·сут);

a - коэффициент снижения метановыделения из пласта в скважину в зависимости от времени его дегазации, сут-1;

Рисунок 292 - продолжительность дегазации пласта скважиной, сут.

Время Рисунок 293 отсчитывается с момента окончания бурения скважины.

Показатели газоотдачи неразгруженных пластов угля в дегазационные скважины g0 и a рекомендуется определять:

по фактическим данным метановыделения из пласта в дегазационные скважины на участке лавы-аналога;

на основе опыта ведения дегазационных работ на шахтах;

по газовоздушным съемкам, выполненным в проводимой в массиве угля тупиковой подготовительной выработке (с последующим перерасчетом показателей газоотдачи пласта в дегазационные скважины).

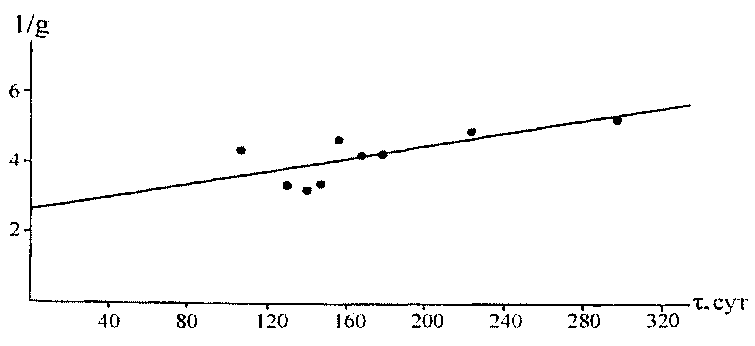

232. Фактические замеры дебита метана на скважинах, оборудованных диафрагмами, переводятся в удельное метановыделение (дебит метана, поделенный на полезную длину скважины и на мощность пласта), строится график зависимости Рисунок 294, (рисунок 60 а) и определяются начальное метановыделение из пласта в скважины (g0) и коэффициент его снижения (a) во времени Рисунок 295.

Рисунок 296

а

Рисунок 297

б

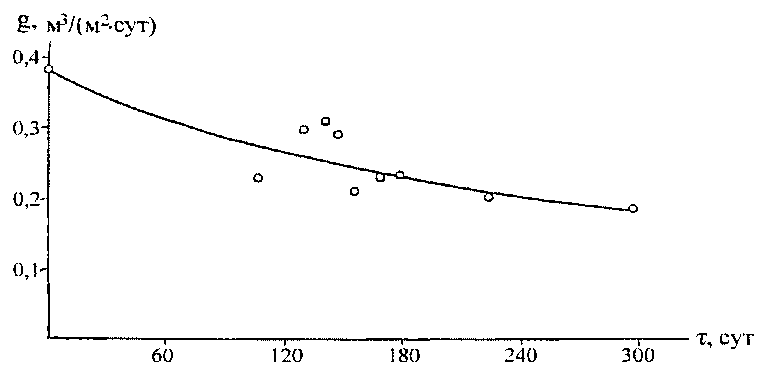

Рисунок 60 - Графики зависимости удельного метановыделения

из угольных пластов в скважины

Динамика метановыделения из пласта в группу скважин на выемочном участке, установленная по результатам фактических замеров дебита метана из пластовых скважин на участковой диафрагме, описывается зависимостью, изображенной на рисунке 60 б.

По зависимости метановыделения, полученной по результатам фактических замеров в течение времени Рисунок 298, определяются фактические значения gmax и aN:

Рисунок 299

(81)

а при фиксированной величине tб:

Рисунок 300

(82)

где gmax и aN - коэффициенты при дегазации пласта группой скважин, определенные по результатам фактических замеров.

233. Показатели газоотдачи разрабатываемого пласта в дегазационные скважины рассчитываются:

начальное удельное метановыделение:

Рисунок 301

(83)

где:

Рисунок 302

(84)

коэффициент a, сут-1, снижения метановыделения во времени:

для пластов с Vdaf = 25 - 40%:

Рисунок 303

(85)

для пластов с Vdaf = 5 - 25%:

Рисунок 304

(86)

X - метаноносность пласта, м3/т с. б. м;

Рисунок 305 - эмпирический коэффициент;

m - мощность угольных пачек пласта, м;

Vdaf - выход летучих веществ, %.

234. При проведении газовоздушной съемки в действующей тупиковой выработке на подготавливаемом к отработке участке разрабатываемого пласта показатели газоотдачи угольного массива в выработку перерассчитываются в показатели газоотдачи пласта в дегазационные скважины:

Рисунок 306

(87)

Рисунок 307

(88)

где:

g0 - начальное метановыделение из пласта в подготовительную выработку, м3/(м2·сут);

d - диаметр дегазационных скважин, м;

m - мощность угольных пачек пласта, м;

k - коэффициент, характеризующий газодинамические и фильтрационные свойства угольного пласта (k-фактор), м23;

k - фактор определяется тангенсом угла наклона прямой Рисунок 308

1 / g = kt + b,

(89)

а начальное метановыделение g0 рассчитывается:

Рисунок 309

(90)

Значения показателей газоотдачи пласта g0 и a, рассчитанные по формулам (80), (85) и (86), рекомендуется корректировать по мере накопления данных о метановыделении в скважины или группу скважин.

Показатели газоотдачи угольных пластов в скважины рекомендуется определять до начала дегазационных работ по материалам газовоздушных съемок.

При применении предварительной дегазации угольного пласта скважинами, ориентированными на очистной забой, величина Рисунок 310 (формула (79) увеличивается на коэффициент (kи) интенсификации выделения метана в дегазационные скважины, равный 1,2 - 1,5.

При применении предварительной дегазации угольного пласта перекрещивающимися скважинами величина Рисунок 311 увеличивается на коэффициент kи интенсификации выделения метана в перекрещивающиеся скважины, который рассчитывается по формуле (27).

При интенсификации газоотдачи угольных пластов средствами гидроразрыва или гидрорасчленения (пневмогидрорасчленения) расход каптируемого метана из пластовых скважин определяется с учетом величины коэффициента интенсификации газоотдачи угольного массива в скважины Рисунок 312 при гидроразрыве или Kи.г при гидрорасчленении пластов. Для определения коэффициентов интенсификации газоотдачи рекомендуется привлекать профильные институты.

Прогнозное значение дебита метана Gд.б, м3/мин, при использовании барьерных скважин находится:

Gд.б = Iп.вkд.б,

(91)

где:

Iп.в - метановыделение в подготовительную выработку без дегазации пласта, м3/мин;

kд.б - коэффициент дегазации пласта барьерными скважинами, доли единицы.
