Рекомендации при нагнетании жидкости в угольный пласт в подготовительном забое

91. При проведении подготовительных горных выработок комбайнами по угольным пластам увлажнение угольного пласта через передовую скважину рекомендуется проводить по схеме, приведенной на рисунке 31.

Скважины для увлажнения угольного пласта рекомендуется бурить с параметрами: диаметр - 45 - 100 мм, длина - кратная суточному или недельному подвиганию забоя подготовительной выработки.

Площадь сечения вынимаемой угольной пачки S_в.у.п, м², рекомендуется определять по формуле:

S_в.у.п = hb, (133)

где:

h - средняя высота выработки вчерне (мощность вынимаемого угольного слоя), м;

b - средняя ширина горной выработки, м.

Скважины рекомендуется герметизировать на глубину 3 - 5 м от устья.

Давление нагнетания жидкости в угольный пласт составляет 3 - 10 МПа, темп нагнетания - 5 - 30 л/мин. Удельный расход жидкости для увлажнения угольного пласта рекомендуется принимать в соответствии с таблицей N 18.

Количество жидкости, необходимое для подачи в скважину, определяется по формуле:

(134)

где:

l_скв - длина скважины, м;

l_г - глубина герметизации, м;

S_в.у.п - площадь сечения вынимаемой угольной пачки S_в.у.п, м²;

q - ориентировочный удельный расход жидкости, л/т;

- плотность угля, т/м³.

В случаях, когда при нагнетании жидкости в пласт происходит отслаивание угля (породы) в бортах и в кровле горной выработки, количество жидкости, подаваемой в скважину, рекомендуется определять по формуле:

, (135)

где R - радиус увлажнения, равный половине мощности вынимаемого угольного слоя, м.

92. Для повышения эффективности увлажнения угольного пласта рекомендуется применять смачиватель.

Рекомендуемая форма журнала контроля и учета работ по нагнетанию жидкости в угольный пласт приведена в приложении N 4.

Рисунок 22 - Технологическая схема нагнетания жидкости

в угольный пласт насосной установкой через скважины,

пробуренные из подготовительной горной выработки (схема 1)

Рисунок 23 - Технологическая схема нагнетания жидкости

в угольный пласт насосной установкой через скважины,

пробуренные из подготовительных горных выработок (схема 2)

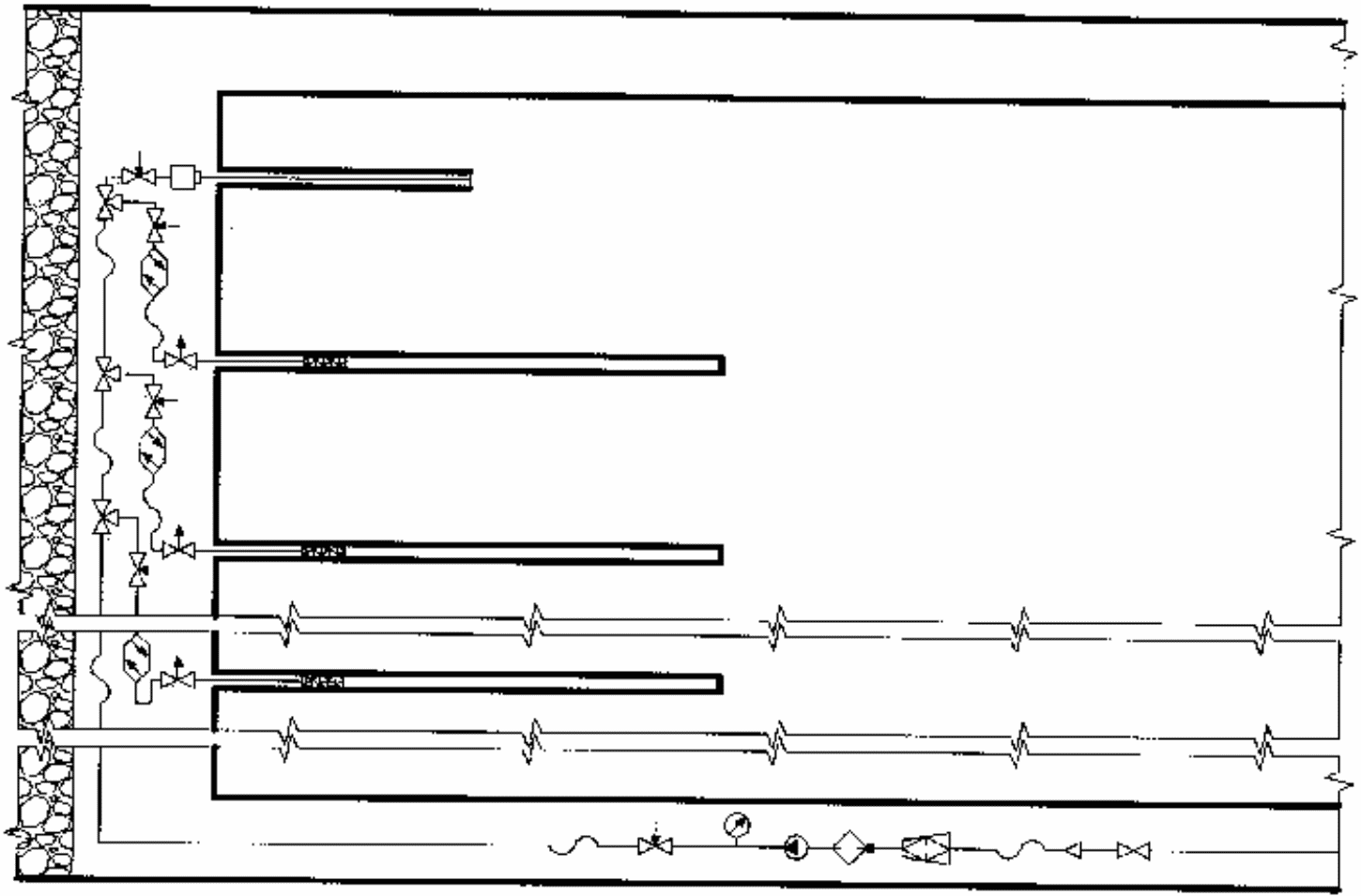

Рисунок 24 - Технологическая схема нагнетания жидкости

в угольный пласт насосной установкой через скважины,

пробуренные из очистного забоя (схема 3)

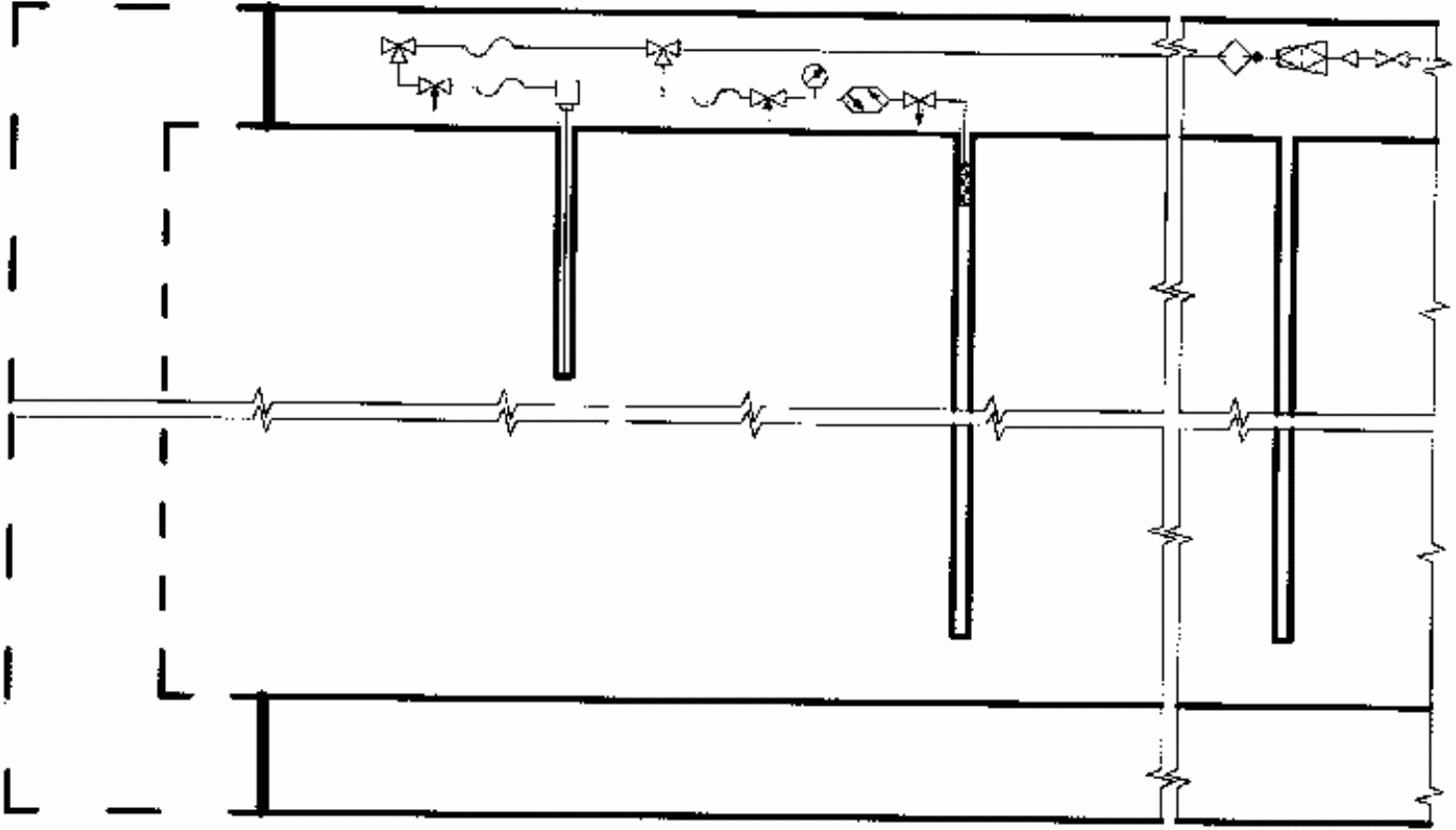

Рисунок 25 - Технологическая схема нагнетания

жидкости в угольный пласт из противопожарно-оросительного

трубопровода через скважины, пробуренные из подготовительной

горной выработки (схема 4)

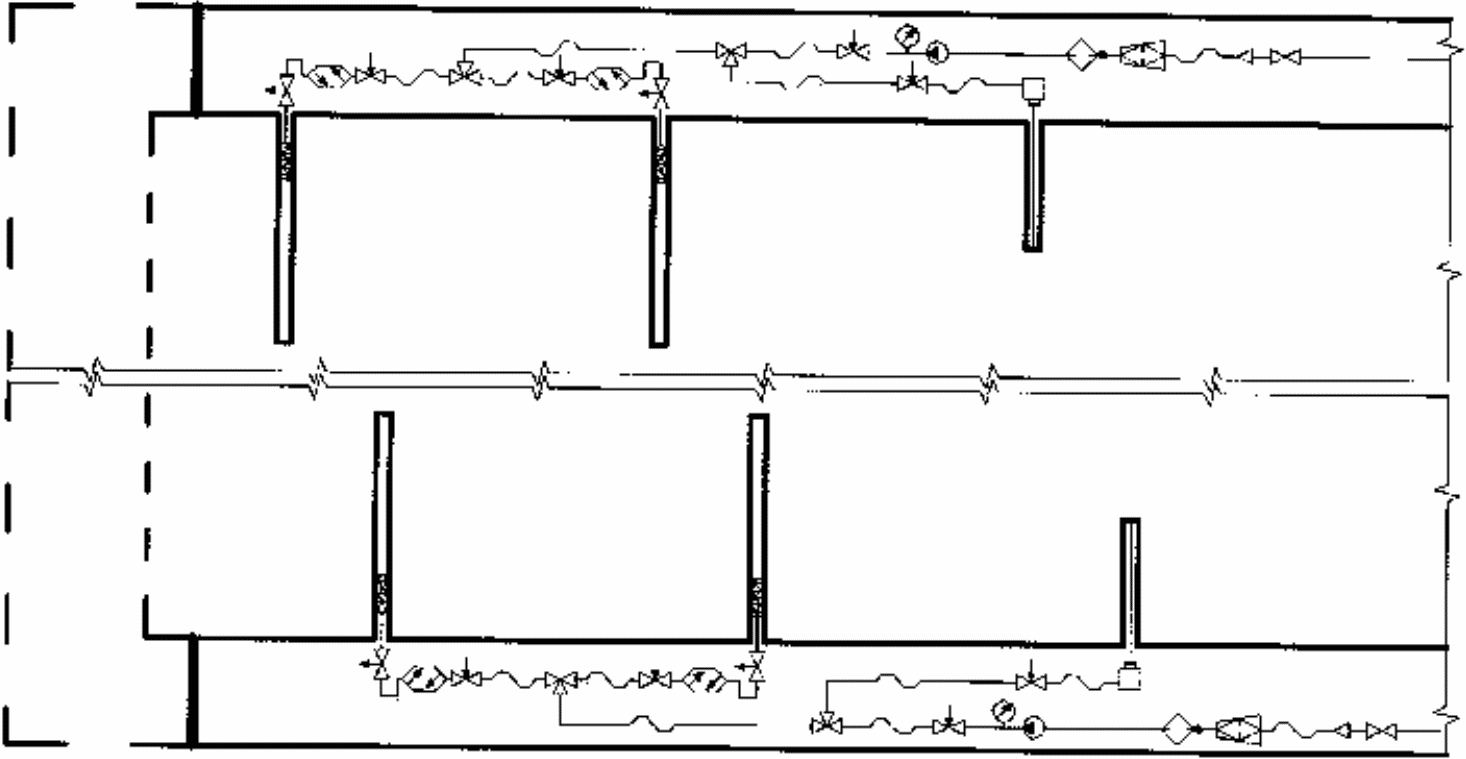

Рисунок 26 - Технологическая схема нагнетания

жидкости в угольный пласт из противопожарно-оросительного

трубопровода через скважины, пробуренные из двух

подготовленных горных выработок (схема 5)

Рисунок 27 - Технологическая схема предварительного

нагнетания жидкости в пласт из противопожарно-оросительного

трубопровода через скважины, пробуренные из одной

подготовительной горной выработки (схема 6)

Рисунок 28 - Технологическая схема увлажнения

очистного блока по мере его подготовки. Бурение скважин

с вентиляционного и конвейерного штрека в режиме

низконапорного нагнетания жидкости (схема 7)

Рисунок 29 - Технологическая схема увлажнения очистного

блока по мере его подготовки в режиме высоконапорного

нагнетания жидкости насосной установкой. Бурение скважин

с вентиляционного или конвейерного штрека (схема 8)

Рисунок 30 - Технологическая схема увлажнения очистного

блока по мере его подготовки в режиме высоконапорного

нагнетания жидкости насосной установкой. Бурение скважин

с вентиляционного и конвейерного штреков (схема 9)

Рисунок 31 - Технологическая схема нагнетания жидкости

в подготовительном забое (схема 10)

Таблица N 17 - Описание и параметры технологических схем нагнетания жидкости в угольный пласт

Таблица N 18 - Рекомендуемое давление, при котором проводится нагнетание жидкости в угольные пласты, и удельный расход жидкости для увлажнения угольных пластов
