Рекомендуемые схемы установки водяного заслона Из сосудов в сечении горных выработок, закрепленных различными видами крепи

Рисунок 8 - Схема установки водяных заслонов

в выработках, закрепленных металлической арочной крепью

из специального профиля

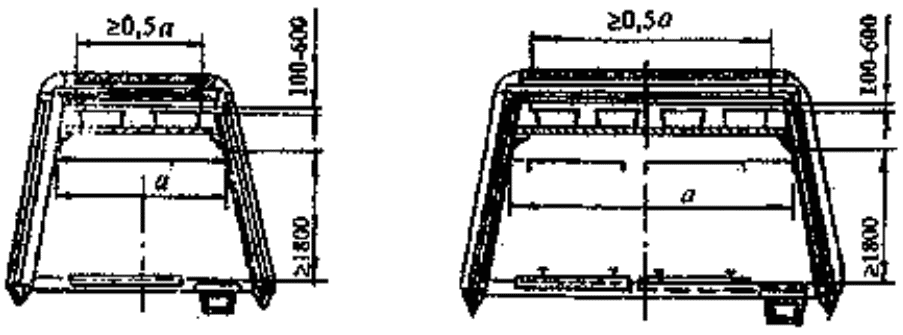

Рисунок 9 - Схема установки водяных заслонов в выработках,

закрепленных деревянной крепью

Рисунок 10 - Схема установки водяных заслонов

в выработках, закрепленных железобетонными стойками

и шарнирно-подвесными верхняками

Рисунок 11 - Схема установки водяных заслонов в выработках,

закрепленных бетонной крепью

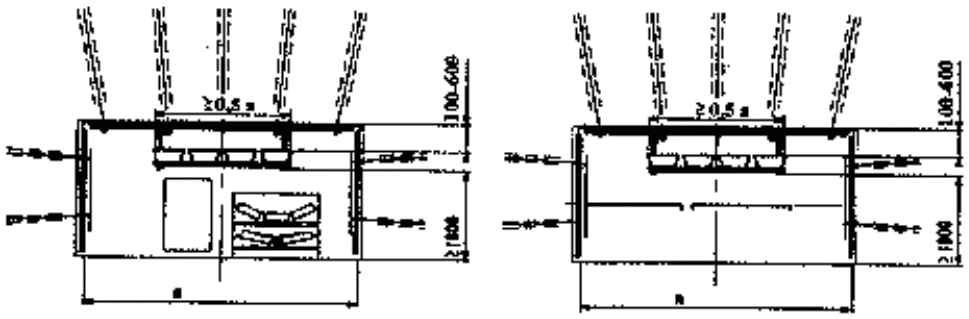

Рисунок 12 - Схема установки водяных заслонов в выработках,

закрепленных анкерным креплением
