Рекомендуемые схемы установки сланцевых заслонов в сечении горных выработок, закрепленных различными видами крепи

Рисунок 1 - Схема установки сланцевых заслонов

в выработках, закрепленных металлической арочной крепью

из специального профиля

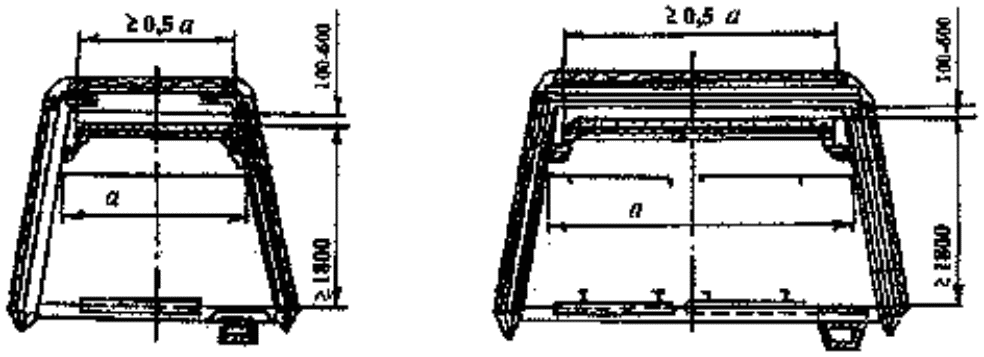

Рисунок 2 - Схема установки сланцевых заслонов в выработках,

закрепленных деревянной крепью

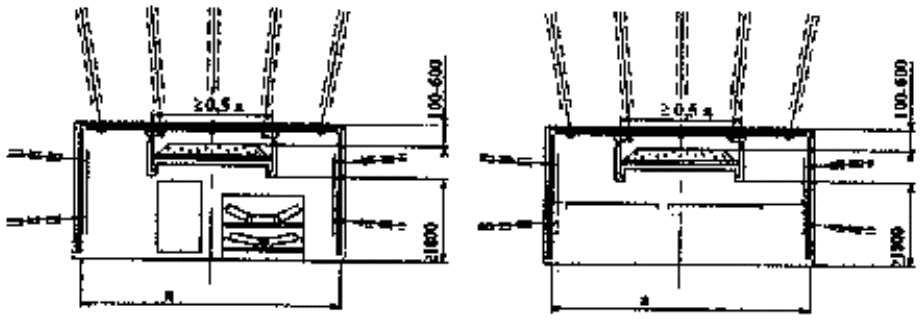

Рисунок 3 - Схема установки сланцевых заслонов

в выработках, закрепленных железобетонными стойками

и шарнирно-подвесными верхняками

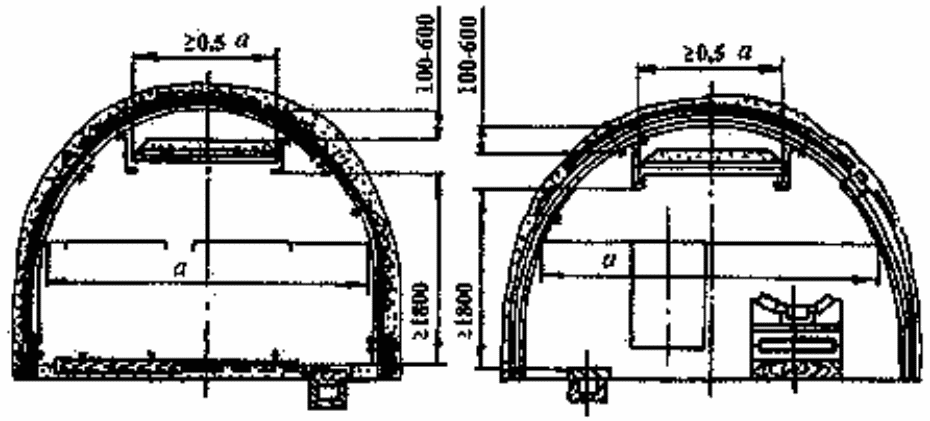

Рисунок 4 - Схема установки сланцевых заслонов в выработках,

закрепленных бетонной крепью

Рисунок 5 - Схема установки сланцевых заслонов в выработках,

закрепленных анкерами

Рисунок 6 - Схема установки сланцевых заслонов (пленочных

бесшовных сосудов) в горных выработках

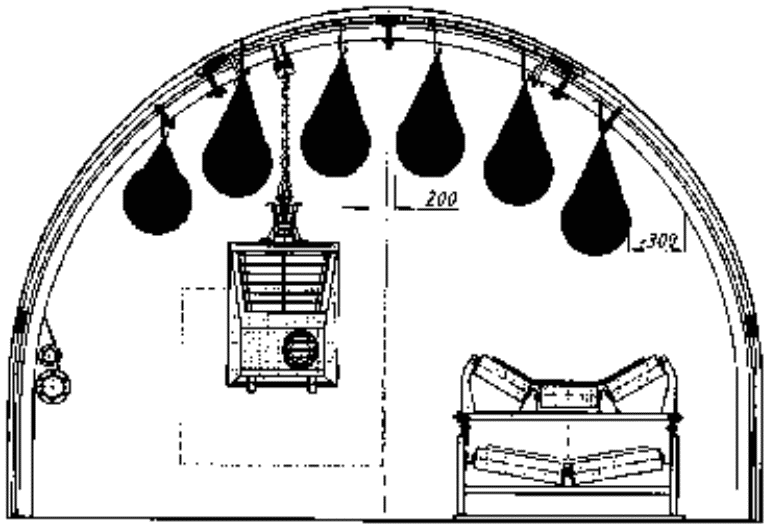

Рисунок 7 - Схема установки сланцевых заслонов

в выработке сечением не менее 19,2 м², закрепленной

металлической арочной крепью из специального профиля

и оборудованной ленточным конвейером

и монорельсовым транспортом
