II. Рекомендации при определении расхода воздуха в горных выработках

4. Измерение скорости воздуха рекомендуется проводить в прямолинейных, протяженностью 15 м и более, участках горных выработок с крепью, плотно прилегающей к стенкам выработки. На участке выработки на расстоянии 15 м от места проведения замеров рекомендуется исключить нахождение каких-либо предметов, материалов и горно-шахтного оборудования, уменьшающих площадь сечения выработки. При проведении замеров скорости воздуха в выработках, оборудованных конвейерным транспортом, учитывается площадь сечения выработки, используемая для размещения данного оборудования. Место проведения замера рекомендуется выбирать на расстоянии не менее 20 м от (до) сопряжения выработки, в которой проводится замер скорости воздуха, с другими выработками.

5. Схемы перемещения средств измерения скорости воздуха в сечении горной выработки приведены на рисунке 1. Работник, выполняющий замеры, непрерывно с постоянной скоростью перемещает средство измерения в горизонтальном и вертикальном направлениях.

Замеры скорости воздуха рекомендуется проводить следующими способами:

работник, проводящий замеры, находится в том же сечении горной выработки, в котором измеряется скорость, - способ "в сечении";

работник, проводящий замеры, находится на расстоянии вытянутой руки от сечения, в котором измеряется скорость, - способ "перед собой";

работник, проводящий замеры, находится на расстоянии 1,5 - 2 м от сечения, в котором измеряется скорость. Для проведения замеров данным способом средство измерения крепится к удлинителю, в качестве которого применяются как специальные устройства, так и различного рода предметы, имеющие указанную длину;

работник, проводящий замеры, находятся в том же сечении горной выработки, в котором измеряется скорость, - способ "в центре сечения". Замер скорости воздуха выполняется в одной точке, в центре сечения, в течение 3 - 5 минут. Для приведения полученного результата замера скорости воздуха в одной точке к средней скорости по сечению горной выработки применяется понижающий коэффициент 0,85;

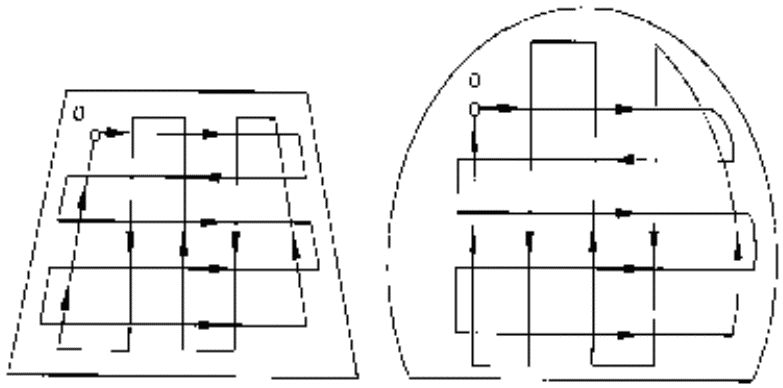

Рисунок 1 - Схемы перемещения прибора в сечении горной

выработки при измерении скорости воздуха

6. Замер скорости воздуха способом "перед собой" рекомендуется использовать при высоте выработки до 2 м.

Средняя скорость воздуха в выработке определяется с учетом поправочных коэффициентов K, зависящих от применяемого способа проведения замеров:

способ "перед собой" - коэффициент равен 1,14;

способ "в сечении" - коэффициент определяется из выражения:

где S - площадь поперечного сечения выработки в свету, м².

При замере скорости средством измерения, которое располагается на расстоянии не менее 1,5 м от работника, поправочный коэффициент может не вводиться.

7. Минимальная продолжительность проведения замера может определяться временем однократного перемещения средства измерения в сечении горной выработки по одной из схем, приведенных на рисунке 1. Для повышения точности проводимых измерений время их проведения рекомендуется увеличивать. При увеличении времени проведения замера перемещение средства измерения в сечении выработки рекомендуется выполнять по одной схеме. Измерение скорости воздуха может считаться завершенным, если средство измерения было перемещено по принятой схеме в сечении выработки один или несколько раз и находится в месте, в котором оно было начато.

Измерения скорости воздуха рекомендуется проводить не менее трех раз. Средняя скорость воздуха в выработке принимается по трем измерениям.

8. Площади сечений горных выработок, S, м², представленных на рисунке 2, рекомендуется определять по приведенным формулам:

трапециевидное сечение:

S = 0,5H(a + b), (1)

где:

H - высота выработки (в свету), м;

a - ширина выработки по кровле (в свету) или на уровне формирования свода крепи выработки, м;

b - ширина выработки по почве (в свету), м;

коробковый свод:

S = ah + 0,78a(H - h), (2)

где h - высота выработки (в свету) на уровне формирования свода крепи выработки, м;

при полуциркулярном своде:

, (3)

при арочной форме сечения:

. (4)

9. Для определения площади поперечного сечения выработки сложной формы рекомендуется использовать метод разделения сечения на элементарные фигуры правильной формы.

Общую площадь поперечного сечения выработки определяют путем суммирования площадей полученных фигур.

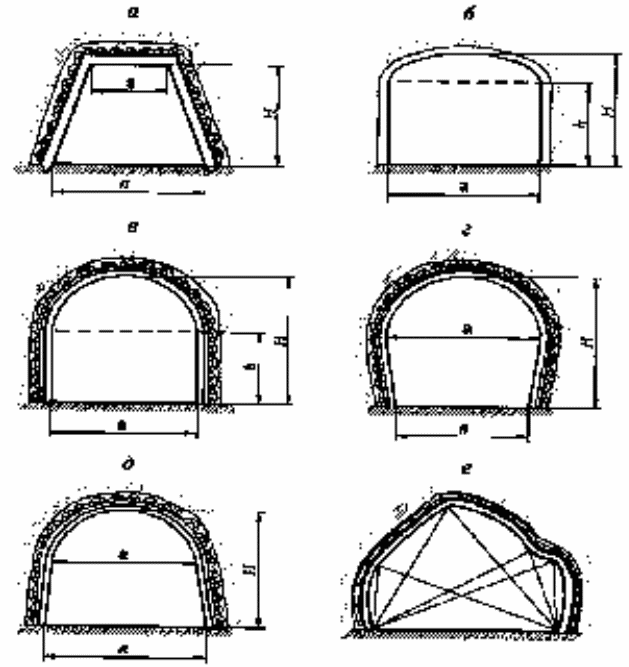

Рисунок 2 - Определение площадей

поперечного сечения горных выработок:

а - трапециевидное сечение; б - коробковый свод;

в - при полуциркулярном своде; г, д - при арочной форме

сечения; е - сложной формы

10. Расход воздуха в сечении горной выработки, Q, м³/мин, рекомендуется определять по формуле:

Q = 60vS (5)

где v - средняя скорость движения воздуха в выработке, м/с.

11. Для определения производительности вентилятора местного проветривания (далее - ВМП) измерения расхода воздуха рекомендуется производить в 5 - 10 м перед вентилятором и в 5 - 10 м за ним, считая по ходу движения воздушной струи. Производительность ВМП определяется как разность между средними значениями расхода воздуха в первом и втором пунктах измерений.

При расстоянии от места установки ВМП до устья подготовительной выработки менее 50 м и при отсутствии на данном участке выработки, в которой установлен ВМП, возможности выполнить замер расхода воздуха производительность ВМП может приниматься равной расходу воздуха, который замеряется в подготовительной выработке на расстоянии 5 - 10 м от ее устья.
