Рекомендуемые схемы построения зон повышенного горного давления

РЕКОМЕНДУЕМЫЕ СХЕМЫ ПОСТРОЕНИЯ ЗОН ПОВЫШЕННОГО

ГОРНОГО ДАВЛЕНИЯ

10. Зоны ПГД строятся для краевых частей угольного пласта и целиков угольного пласта, формирующих зоны ПГД.

11. Целиком может считаться часть угольного пласта, оконтуренная с противоположных сторон выработанным пространством и (или) горными выработками, ширина которого L, м, удовлетворяет условию:

0,1l <= L <= (K1 + K2)l, (18)

где K1, K2 - коэффициенты, зависящие от ширины оконтуривающих целик с противоположных сторон горных выработок и (или) выработанных пространств, доля ед.

Коэффициенты K1, K2 рекомендуется определять по номограмме, приведенной на рисунке 9 или по формуле (28) настоящего приложения.

Рисунок 160

Рисунок 9 - Номограмма для определения коэффициентов K1, K2:

a1 и a2 - ширина оконтуривающих целик с противоположных сторон горных выработок или выработанных пространств, м

Рекомендуемая схема определения a1 и a2 приведена на рисунке 10 настоящего приложения.

При a1 или aвыр.пр менее 0,1l построения зон ПГД производятся как от краевой части.

12. Построение зон ПГД рекомендуется выполнять в соответствии со схемами, приведенными на рисунке 11 настоящего приложения.

Размеры зон ПГД от краевой части в кровлю d1, м, и в почву d2, м, рекомендуется определять по таблице 3 настоящего приложения.

Рисунок 161

Рисунок 10 - Схема определения a1 или aвыр.пр:

a1 - ширина горной выработки вчерне, м; aвыр.пр - ширина выработанного пространства, м; L - ширина целика, м

а

б

Рисунок 162

Рисунок 163

Рисунок 11 - Схемы построения зон ПГД:

а - зона ПГД от целика (разрез вкрест простирания пластов); б - зона ПГД от краевых частей угольного пласта (разрез по простиранию пластов); Рисунок 164 - зона ПГД от целика или краевой части

Таблица 3

Максимальное расстояние от нижней кромки целика до земной поверхности, Hmax м

d1

d2

aвыр.пр, м

100

125

150

200

250

100

125

150

200

250

300

92

98

105

110

115

80

92

104

109

110

400

105

113

120

122

125

93

105

115

118

120

500

115

125

130

132

135

105

115

125

128

130

600

120

130

135

138

140

117

127

135

138

140

800

135

145

150

155

157

125

133

140

145

146

1000

145

155

160

165

168

132

140

148

150

153

1200

155

165

173

177

180

140

148

155

158

160

При определении размеров d1 и d2 фактические значения Hmax и aвыр.пр рекомендуется увеличить до ближайших их значений, указанных в таблице 3 настоящего приложения.

При aвыр.пр < 100 м d1 и d2 принимаются равными их значениям при aвыр.пр = 100 м, при aвыр.пр > 250 м d1 и d2 принимаются равными их значениям при aвыр.пр = 250 м.

При определении размеров зоны ПГД от целиков значения d1 и d2, определенные по таблице 3 настоящего приложения, рекомендуется корректировать на коэффициент KL, учитывающий ширину целика.

Коэффициент KL рекомендуется определять по таблице 4 настоящего приложения.

Таблица 4

L/l*

<= 0,1

0,15

0,20

0,25

0,35

0,5

1,0

1,5

>= 2,0

KL

0

0,25

0,5

0,75

1,0

1,13

1,25

1,13

1,0

l* - ширина зоны опорного давления, м, определенная по номограмме, которая приведена на рисунке 8 главы VIII Инструкции по прогнозу ДЯ.

При построении сечения вкрест простирания углы границ зон ПГД Рисунок 165 рекомендуется принимать по таблице 2 настоящего приложения, сечения по простиранию - Рисунок 166, Рисунок 167.

13. В случае наложения зон ПГД от нескольких краевых частей угольного пласта и (или) целиков на одном участке отрабатываемого угольного пласта зону ПГД на этом участке рекомендуется строить методом наложения зон ПГД, построенных для каждой краевой части и (или) целика.

14. После построения зон ПГД рекомендуется в соответствии с таблицей 5 устанавливать степень влияния зон ПГД и выбирать меры, обеспечивающие безопасное ведение горных работ на участках угольного пласта в границах этих зон.

Таблица 5

Степень влияния зоны ПГД

Горно-геологические условия залегания угольных пластов в зоне ПГД

Меры, обеспечивающие безопасное ведение горных работ на участках угольного пласта в границах этих зон

I

На участках угольного пласта, на котором зоны ПГД не осложнены геологическими нарушениями при h1 Рисунок 168 0,5d1 или h2 Рисунок 169 0,5d2.

На склонных к горным ударам угольных пластах: ширина защитной зоны в краевой части пласта принимается равной 1,3n.

На склонных к внезапным выбросам угольных пластах: меры по предотвращению внезапных выбросов и контроль их эффективности

На участках угольного пласта, на котором зоны ПГД осложнены геологическими нарушениями при h1 Рисунок 170 d1 или h2 Рисунок 171 d2.

II

0,5d1 < h1 Рисунок 172 0,8d1 или

0,5d2 < h2 Рисунок 173 0,8d2.

На склонных к горным ударам угольных пластах: ширина защитной зоны в краевой части пласта принимается равной 1,3n на участках входа и выхода в зону ПГД.

На склонных к внезапным выбросам угольных пластах: текущий прогноз внезапных выбросов

III

На участках угольного пласта, на котором зоны ПГД не осложнены геологическими нарушениями при 0,8d1 < h1 Рисунок 174 d1 или 0,8d2 < h2 Рисунок 175 d2.

На склонных к горным ударам угольных пластах: ширина защитной зоны в краевой части пласта принимается равной n.

На склонных к внезапным выбросам угольных пластах: текущий прогноз внезапных выбросов

Наиболее опасна в отношении горных ударов ситуация выхода очистного забоя из зоны ПГД. Горные работы планируются так, чтобы переход створов зон ПГД осуществлялся в направлении из защищенной зоны в зону ПГД. Случаи ведения горных работ в зонах ПГД и применения мер по предотвращению горных ударов в этих зонах рекомендуется рассматривать комиссией по ДЯ.

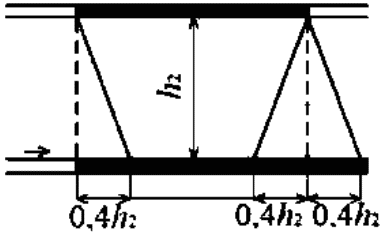

Участки входа и выхода в зону ПГД рекомендуется определять в соответствии со схемой, приведенной на рисунке 12 настоящего приложения.

Рисунок 176

Рисунок 12 - Схема определения участков входа и выхода

в зону ПГД

15. После подработки или надработки зон ПГД их размеры в кровлю пласта Рисунок 177, м, в почву пласта Рисунок 178, м, и ширину зоны опорного давления в этой зоне l', м, определяют по формулам:

Рисунок 179; (19)

Рисунок 180; (20)

Рисунок 181, (21)

где kэфф - коэффициент эффективности подработки или надработки, доля ед.

Коэффициент эффективности подработки или надработки рекомендуется определять по номограмме, приведенной на рисунке 13 настоящего приложения.

Коэффициент, учитывающий условия подработки или надработки целика, рекомендуется определять по формулам:

при a Рисунок 182 250

Рисунок 183; (22)

при a > 250

Рисунок 184. (23)

Рисунок 185

Рисунок 13 - Номограмма для определения коэффициента

эффективности подработки или надработки:

qэфф - коэффициент, учитывающий условия подработки или надработки целика, доля ед.; mмежду пл - мощность пород между защитным и защищенным угольными пластами

Схема, поясняющая построение зон ПГД при их подработке, приведена на рисунке 14 настоящего приложения.

Рисунок 186

Рисунок 14 - Схема, поясняющая построение зон ПГД

при их подработке
