Приказ Росводресурсов от 15.09.2023 N 205 "Об утверждении Временных правил использования водных ресурсов Усть-Среднеканского водохранилища" (Зарегистрировано в Минюсте России 14.12.2023 N 76410)

Приложение N 6

к Временным правилам

использования водных ресурсов

Усть-Среднеканского водохранилища,

утвержденным приказом Росводресурсов

от 15 сентября 2023 г. N 205

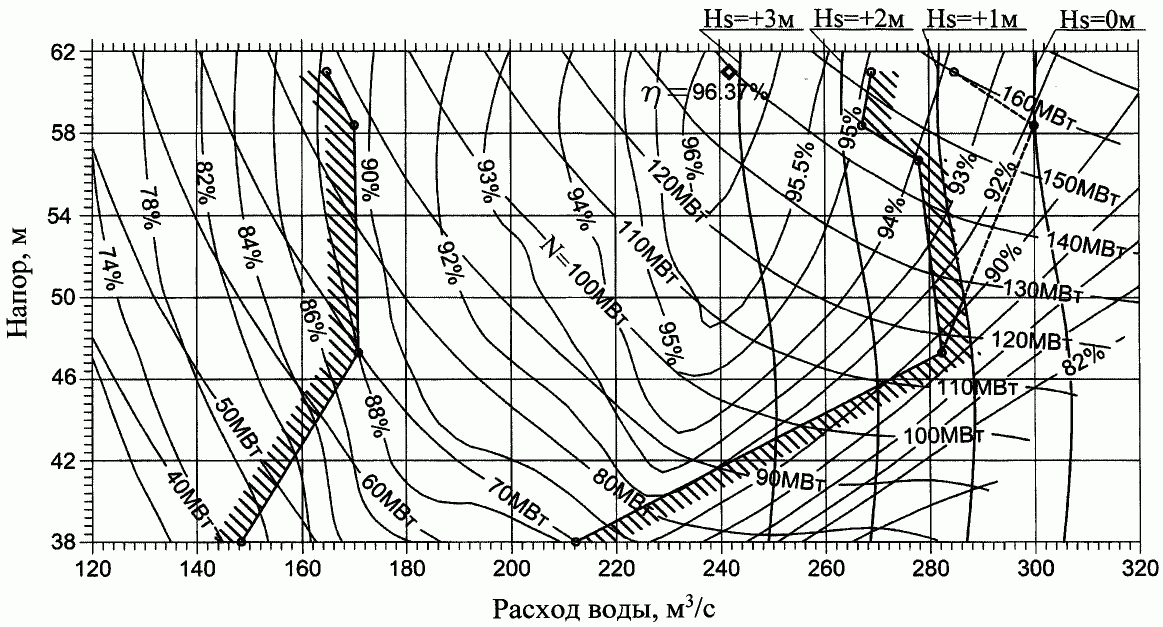

РАСХОДНАЯ ХАРАКТЕРИСТИКА
ГИДРОТУРБИНЫ ТИПА РО 115/0910-В-580 СО ШТАТНЫМ
РАБОЧИМ КОЛЕСОМ

Рисунок 11

1. Тип установки - вертикальная в металлической спиральной камере.

2. Рисунок 12 - линия ограничения максимальной мощности.

3. Рисунок 13 - линия ограничения минимальной мощности

(уточняется в процессе начального периода эксплуатации).

4. Рисунок 14 - режим перегрузки в соответствии с требованиями МЭК по кавитации.

5. Диаметр рабочего колеса D1 = 5.8 м.

6. Частота вращения n = 100 об/мин.

7. Н - напор гидротурбины.

8. N - мощность на валу гидротурбины.

9. Рисунок 15 - кпд гидротурбины, %.

10. Hs - высота отсасывания, м.

11. Q - расход через гидротурбину, м3/с.
