64. Боковые огни РД должны соответствовать следующим требованиям:

1) огни должны быть огнями кругового обзора;

2) цвет излучения огней должен быть синим;

3) огни должны излучать свет в пределах не менее 30° над горизонтом;

4) сила света огней в вертикальной плоскости должна составлять не менее 2 кд в диапазоне углов от 0 до 6° и не менее 0,2 кд в пределах углов излучения от 6 до 30°.

65. Осевые огни РД должны соответствовать следующим требованиям:

1) огни должны быть двунаправленными или однонаправленными;

2) цвет излучения должен быть зеленым - зеленым, зеленым - желтым, желтым - желтым (для двунаправленных огней) и зеленым, желтым (для однонаправленных огней).

66. Кривые светораспределения осевых огней РД малой интенсивности должны соответствовать:

1) для осевого огня РД (интервал 15 м) и стоп-огня, предназначенных для расположения в конце или начале прямолинейного участка РД соответственно до или после криволинейного участка и для использования при видимости на ВПП менее 350 м, кривые должны соответствовать рисунку 12;

2) для огней защиты ВПП малой интенсивности кривым светораспределения (рисунок 12);

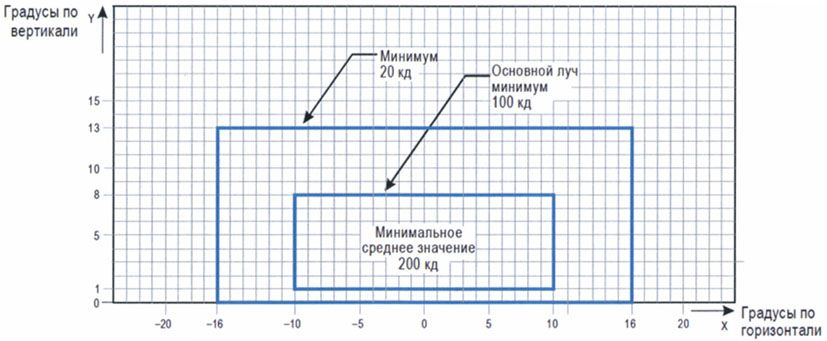

Рисунок 12

3) для осевого огня РД (интервал 15 м) и стоп-огня, предназначенных для расположения на прямолинейном участке РД и для использования при видимости на ВПП менее 350 м, кривые должны соответствовать рисунку 13;

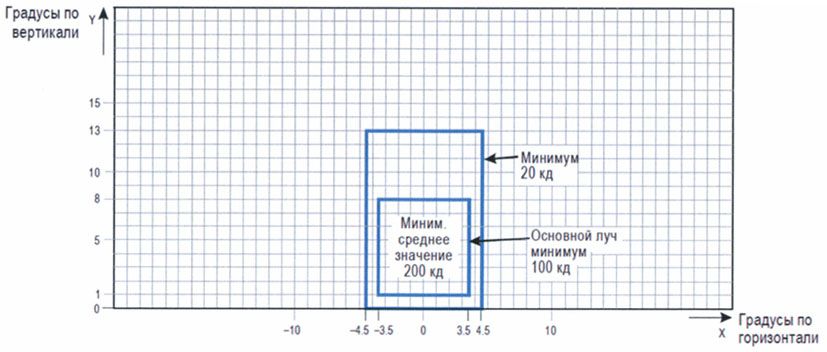

Рисунок 13

4) для осевых огней РД (интервал 7,5 м) и стоп-огней, предназначенных для расположения на криволинейных участках РД и для использования при видимости на ВПП менее 350 м, кривые должны соответствовать рисунку 14, при этом огни на криволинейных участках должны быть развернуты внутрь на 15,75° от касательной к линии закругления;

Рисунок 14

5) для осевых огней РД (интервал 30 м, 60 м) и стоп-огней, предназначенных для расположения на прямолинейных участках РД и для использования при видимости на ВПП 350 м и более, кривые должны соответствовать рисунку 15, при этом у огней, предназначенных для использования на аэродромах, для которых характерна высокая яркость фона, а местные условия способствуют интенсивному загрязнению оптики, значения изокандел должны быть умножены на 2,5, а для всенаправленных огней должны применяться требования к светораспределению пучка в вертикальной плоскости;

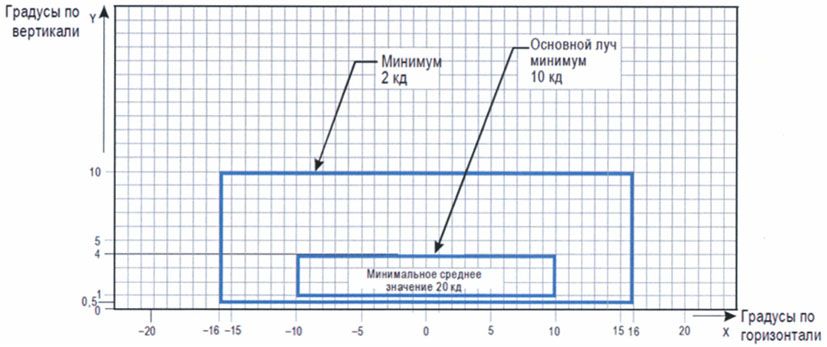

Рисунок 15

6) для осевых огней РД (интервал 7,5, 15, 30 м) и стоп-огней, предназначенных для расположения на криволинейных участках РД и для использования при видимости на ВПП 350 м и более, кривые должны соответствовать рисунку 16, при этом огни на криволинейных участках должны быть развернуты внутрь на 15,75° от касательной к линии закругления. У огней, предназначенных для использования на аэродромах, для которых характерна высокая яркость фона, а местные условия способствуют интенсивному загрязнению оптики, значения изокандел должны быть умножены на 2,5.

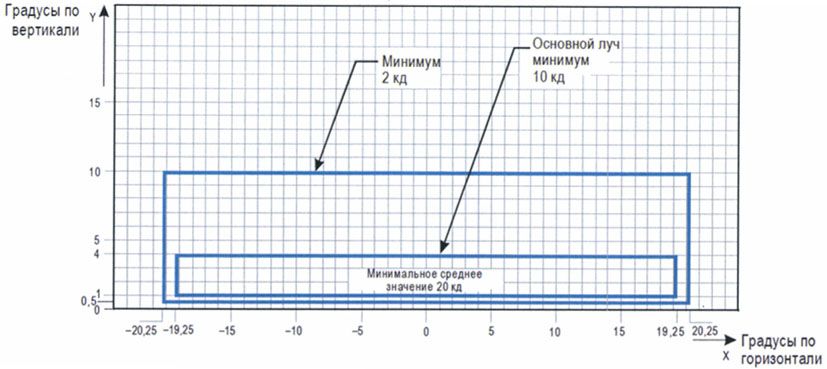

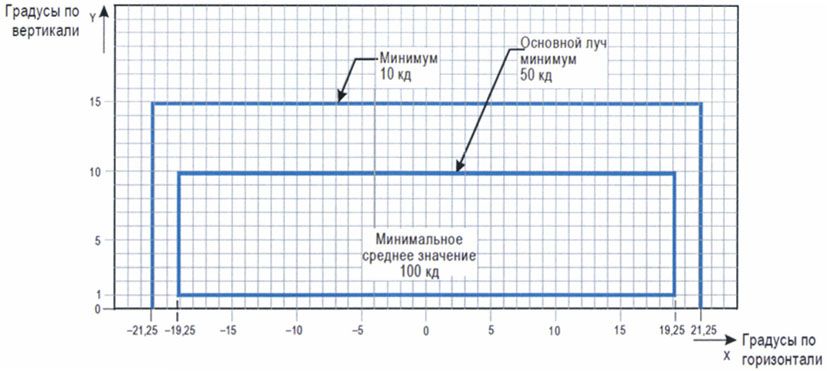

Рисунок 16

67. Кривые светораспределения осевых огней РД высокой интенсивности должны соответствовать:

1) для осевых огней РД (интервал 15 м) и стоп-огней высокой интенсивности, предназначенных для расположения в конце или начале прямолинейного участка РД соответственно до или после криволинейного участка и для использования в составе усовершенствованных систем управления наземным движением и контроля за ним, кривые должны соответствовать рисунку 17 (значения интенсивности для кривых a - e приведены в таблице 11);

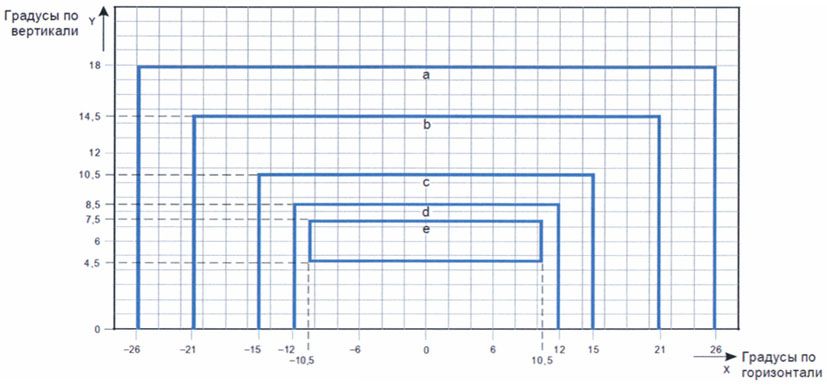

Рисунок 17

Таблица 11

Интенсивность света для кривых a - e

2) для осевых огней РД (интервал 15 м) и стоп-огней высокой интенсивности, предназначенных для расположения на прямолинейных участках РД и для использования в составе усовершенствованных систем управления наземным движением и контроля за ним, кривые должны соответствовать рисунку 18 (значения интенсивности для кривых a - e приведены в таблице 12);

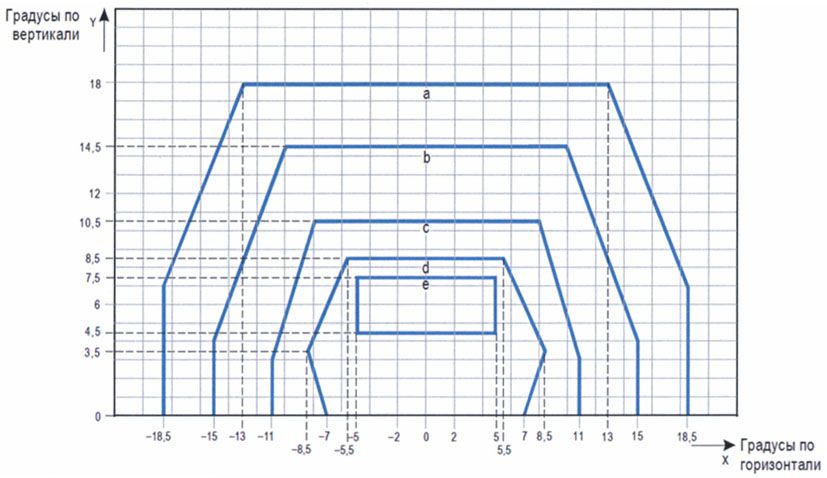

Рисунок 18

Таблица 12

Интенсивность света для кривых a - e

3) для осевых огней РД (интервал 7,5 м) и стоп-огней высокой интенсивности, предназначенных для расположения на криволинейных участках РД и для использования в составе усовершенствованных систем управления наземным движением и контроля за ним, кривые должны соответствовать рисунку 19 (значения интенсивности для кривых a - e приведены в таблице 13), при этом огни на криволинейных участках должны быть развернуты внутрь на 17° от касательной к линии закругления оси РД.

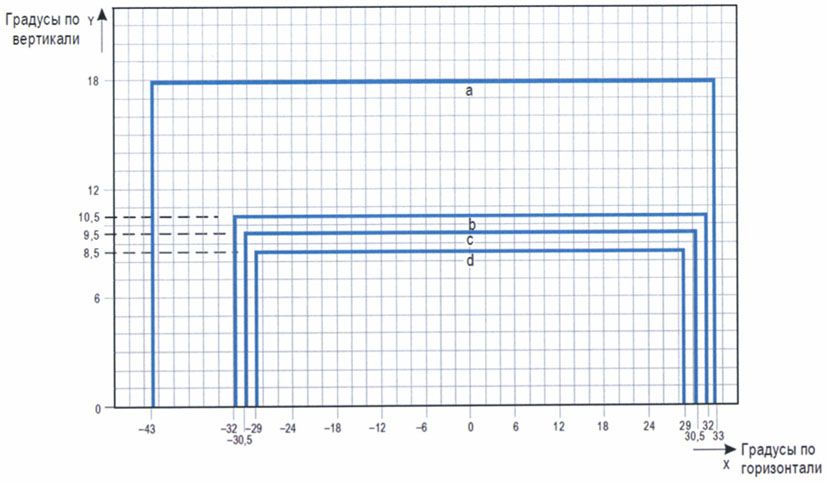

Рисунок 19

Таблица 13

Интенсивность света для кривых a - e

68. Огни площадки разворота на ВПП должны соответствовать следующим требованиям:

1) огни должны быть направленными огнями постоянного излучения зеленого цвета, имеющими размеры луча, при которых свет виден только с борта ВС, находящегося на площадке разворота на ВПП или приближающегося к ней;

2) кривые светораспределения огней должны соответствовать требованиям к осевым огням РД, установленным подпунктами 1 - 3 пункта 66 Правил.

69. Стоп-огни должны соответствовать следующим требованиям:

1) огни должны быть однонаправленными или двунаправленными углубленного типа, а дополнительные к ним - однонаправленными надземного типа;

2) цвет излучения огней должен быть красным;

3) кривые светораспределения огней углубленного типа малой интенсивности должны соответствовать требованиям к осевым огням РД, установленным подпунктами 1 - 6 пункта 66 Правил, а огней углубленного типа высокой интенсивности - требованиям к огням высокой интенсивности, установленным подпунктами 1 - 3 пункта 67 Правил;

4) кривые светораспределения дополнительных стоп-огней малой интенсивности красного цвета излучения должны соответствовать диаграмме изокандел огней ожидания взлета (рисунок 20) и рассчитываться по следующей формуле и в соответствии с таблицей 14:

где:

a, b - постоянные коэффициенты;

x - расчетное значение угла по горизонтали;

y - расчетное значение по вертикали;

Таблица 14

Постоянные для расчета кривых светораспределения огней

ожидания взлета (огни красного цвета излучения)

5) кривые светораспределения огней высокой интенсивности должны соответствовать требованиям к осевым огням РД установленным подпунктами 1 - 3 пункта 67 Правил.

Рисунок 20

70. Огни промежуточных мест ожидания и выводные огни зоны противообледенительной защиты должны соответствовать следующим требованиям:

1) огни должны быть однонаправленными;

2) цвет излучения огней должен быть желтым;

3) кривые светораспределения огней должны быть такими же, как у осевых огней, находящихся на данной РД, и соответствовать требованиям к осевым огням РД, установленным подпунктами 1 - 5 пункта 66 Правил.

71. Огни защиты ВПП должны соответствовать следующим требованиям:

1) огни должны быть однонаправленными;

2) цвет излучения огней должен быть желтым.

72. Надземные огни защиты ВПП должны соответствовать следующим требованиям:

1) каждый огонь должен состоять из двух однонаправленных арматур, работающих в проблесковом режиме поочередно с частотой от 30 до 60 проблесков в минуту и одинаковой длительностью проблеска и темнового промежутка, при этом требования подпунктов 2, 3 настоящего пункта должны выполнятся в режиме постоянного горения;

2) кривые светораспределения огней малой интенсивности должны соответствовать диаграмме изокандел каждой арматуры огней защиты ВПП малой интенсивности (рисунок 21), при этом указанные значения силы света должны относиться к огню желтого цвета;

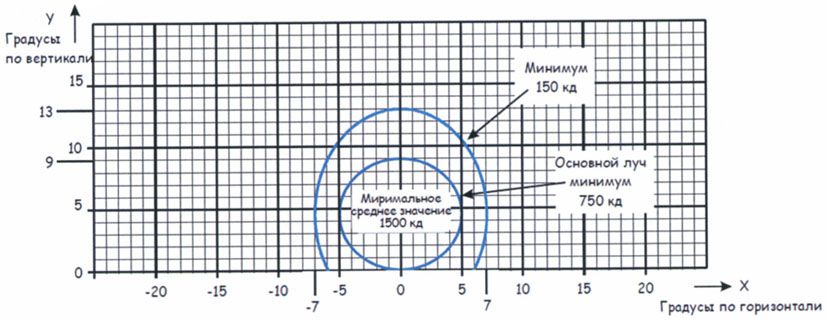

Рисунок 21

3) кривые светораспределения огней высокой интенсивности должны соответствовать диаграмме изокандел каждой арматуры огней защиты ВПП высокой интенсивности (рисунок 22), при этом указанные значения силы света должны относиться к огню желтого цвета.

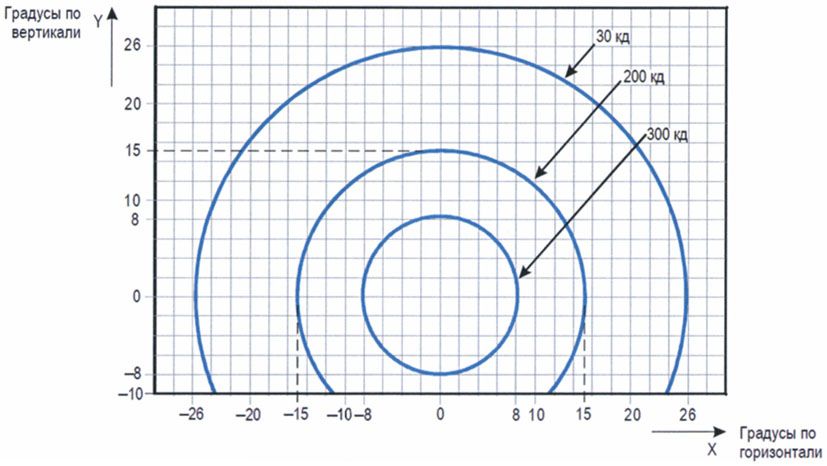

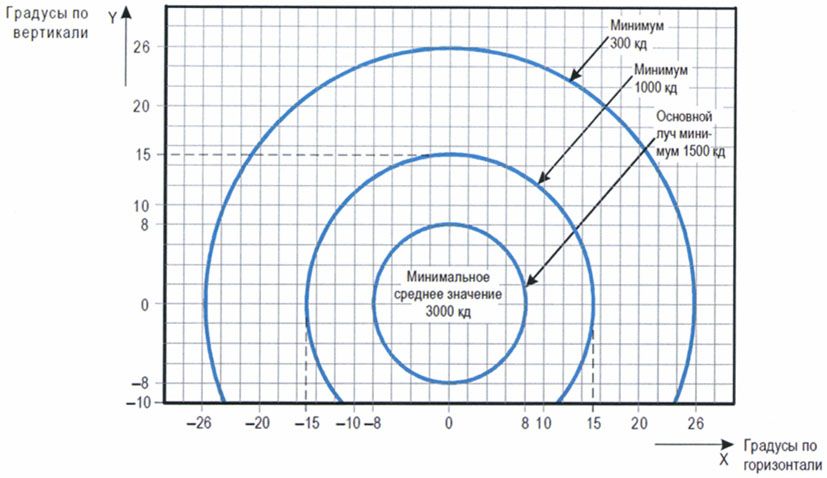

Рисунок 22

73. Углубленные огни защиты ВПП должны соответствовать следующим требованиям:

1) огни должны быть однонаправленными и работать в проблесковом режиме с частотой от 30 до 60 проблесков в минуту и одинаковой длительностью проблеска и темнового промежутка;

2) для огней в конфигурации В должна быть предусмотрена аппаратура, обеспечивающая их работу в проблесковом режиме, когда соседние огни включаются поочередно, а огни через один - одновременно;

3) кривые светораспределения огней малой интенсивности должны соответствовать требованиям к осевым огням РД, установленным подпунктом 1 пункта 66 Правил;

4) кривые светораспределения огней высокой интенсивности должны соответствовать диаграмме изокандел огней защиты ВПП высокой интенсивности углубленного типа (рисунок 23), при этом указанные значения силы света должны относиться к огню желтого цвета.

Рисунок 23

74. Огни места ожидания на маршруте движения должны соответствовать следующим требованиям:

1) огни должны быть однонаправленными наземного типа;

2) огонь должен состоять из управляемого двухцветного (красного и зеленого) светофора или проблескового красного огня;

3) сила света и углы рассеяния светового пучка огня должны быть видимыми для водителя транспортного средства, приближающегося к месту ожидания и не оказывать на него слепящего воздействия;

4) красный проблесковый огонь должен обеспечивать от 30 до 60 проблесков в минуту.
