Приложение Г

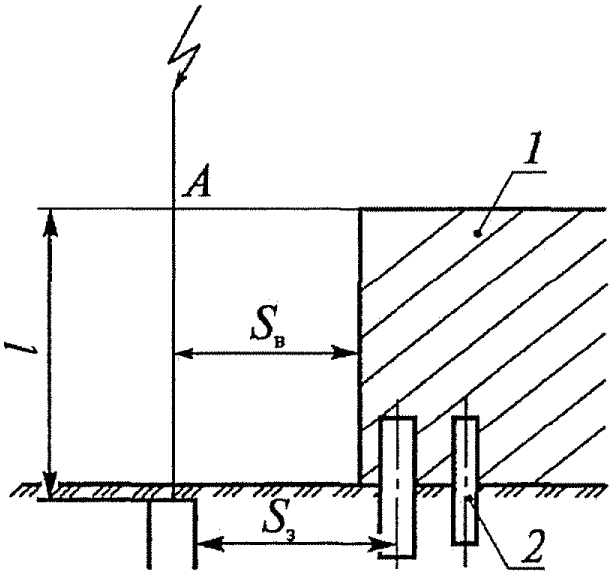

Рисунок 1. Отдельно стоящий стержневой молниеотвод: 1 - протяженность токопровода от точки А до заземлителя; S_в - наименьшее допустимое расстояние до защищаемого сооружения; S_з - наименьшее допустимое расстояние от заземлителя до металлических коммуникаций; 1 - защищаемое сооружение; 2 - металлические коммуникации.

Рисунок 2. Отдельно стоящий тросовый молниеотвод: L - расстояние между молниеотводами; L₁, L₃ - протяженность токопроводов; L₂ - высота защищаемого сооружения; S_в1, S_в2 - наименьшие допустимые расстояния от тросового молниеотвода соответственно в точках A и C до защищаемого сооружения; S_з - наименьшее допустимое расстояние от заземления до металлических коммуникаций; 1 - защищаемое сооружение; 2 - металлические коммуникации.

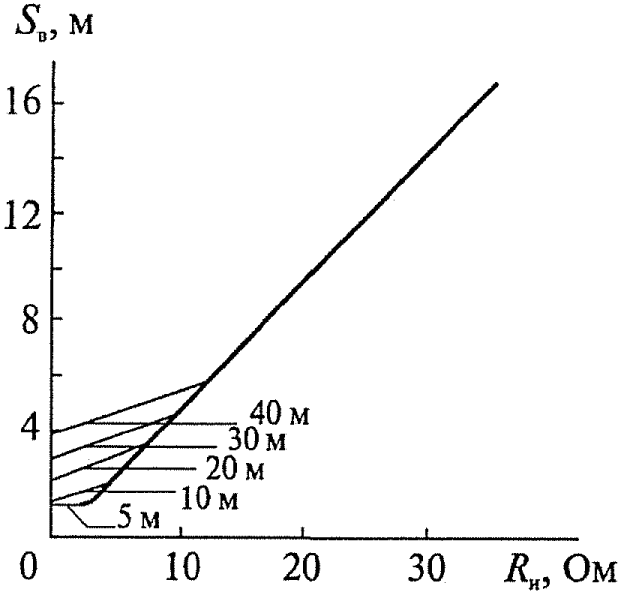

Рисунок 3. Наименьшие допустимые расстояния от стержневого

молниеотвода до защищаемого сооружения

Рисунок 4. Наименьшие допустимые расстояния от троса

в середине пролета до защищаемого сооружения

Рисунок 5. Наименьшие допустимые расстояния от молниеотвода

до защищаемого сооружения

Рисунок 6. Схема защиты от заноса высоких потенциалов

в хранилище

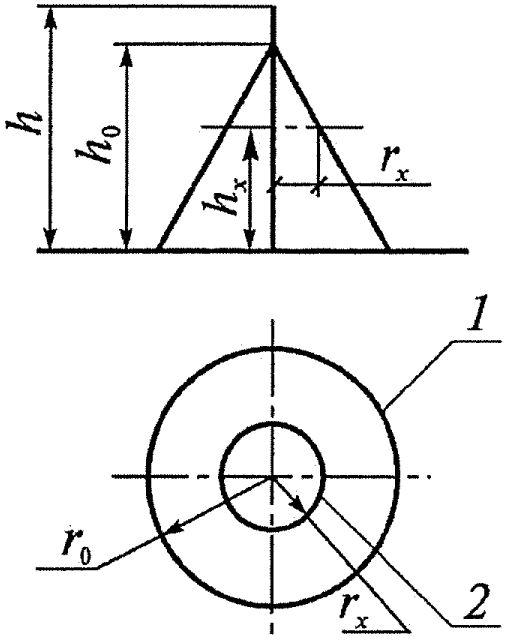

Рисунок 7. Схема зоны защиты одиночного стержневого

молниеотвода: 1, 2 - границы зоны защиты на уровнях

соответственно земли и высоты защищаемого сооружения

Рисунок 8. Схема зоны защиты двойного стержневого

молниеотвода: 1, 2, 3 - границы зоны защиты на уровнях

соответственно земли и высоты защищаемого сооружения

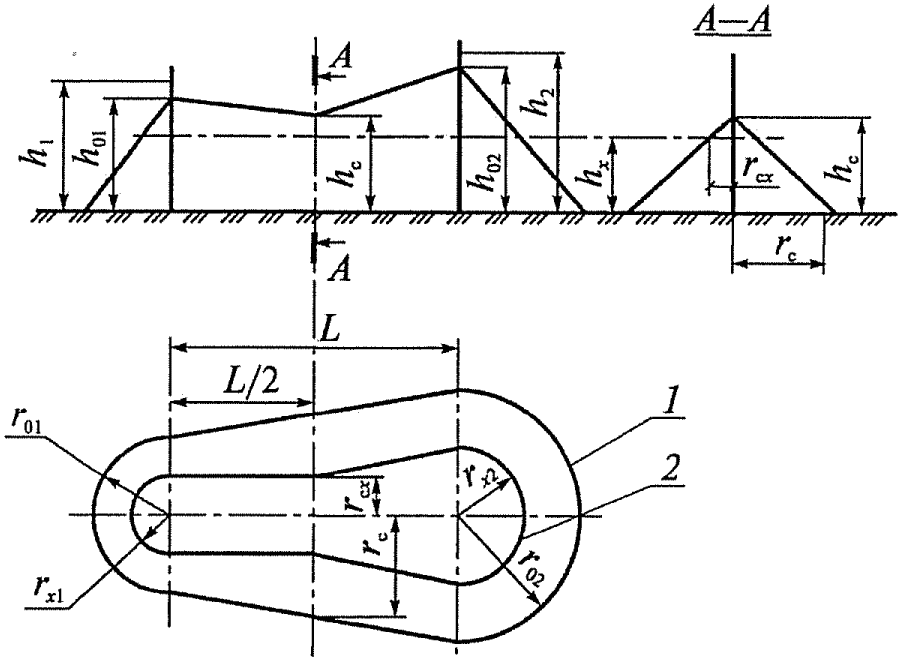

Рисунок 9. Схема зоны защиты двух стержневых молниеотводов

разной высоты: 1, 2 - границы зон защиты на уровнях

соответственно земли и высоты защищаемого сооружения

Рисунок 10. Схема зоны защиты (в плане) многократного

стержневого молниеотвода: L1, L2, L3 - расстояния

между молниеотводами; 1, 2 - границы зон защиты на уровнях

соответственно земли и высоты защищаемого сооружения

Рисунок 11. Схема зоны защиты одиночного тросового

молниеотвода: 1, 2 - границы зон защиты на уровнях

соответственно земли и высоты защищаемого сооружения;

3 - трос

Рисунок 12. Схема зоны защиты двойного тросового

молниеотвода: 1, 2, 3 - границы зон защиты на уровнях

соответственно земли и высоты защищаемого сооружения;

4 - трос

Рисунок 13. Устройство стержневых молниеотводов

на деревянных опорах: а - двух; б - одной

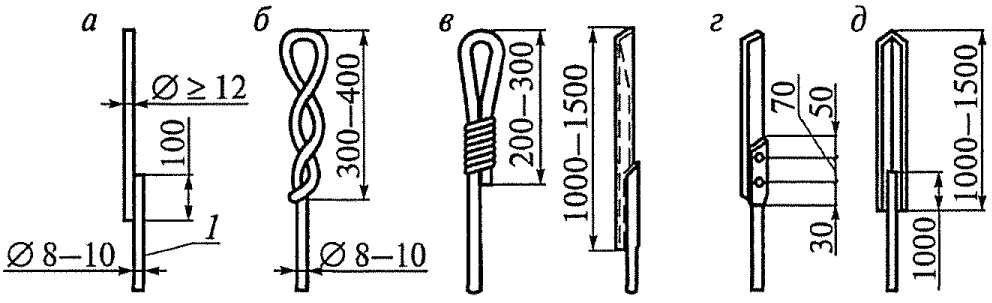

Рисунок 14. Конструкции молниеприемников из круглой стали

(а), стальной проволоки диаметром 2 - 3 мм (б), стальной

трубы (в), полосовой стали (г), угловой стали (д):

1 - токоотвод

Рисунок 15. Зажим для присоединения плоского (а) и круглого

(б) токоотводов к металлической кровле: 1 - токоотвод;

2 - кровля; 3 - свинцовая прокладка; 4 - стальная пластина;

5 - пластина с приваренным токоотводом

Рисунок 16. Двухлучевая (а) и однолучевая (б) схемы

расположения электродов при измерении сопротивлений сложных

заземлений и одиночных горизонтальных полос:

П - потенциальный электрод; Т - токовый электрод

Рисунок 17. Схема измерения сопротивления заземлителей способом трех измерений
