Приложение Б

ПРОТИВОПОДКАТНЫЕ УСТРОЙСТВА И БЕТОННЫЕ ТУМБЫ

а

Рисунок 2

б

Рисунок 3

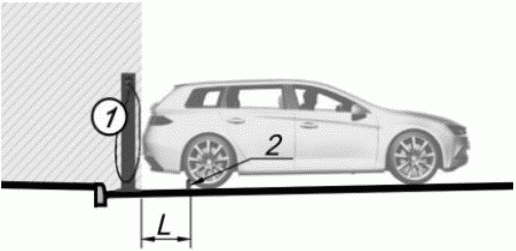

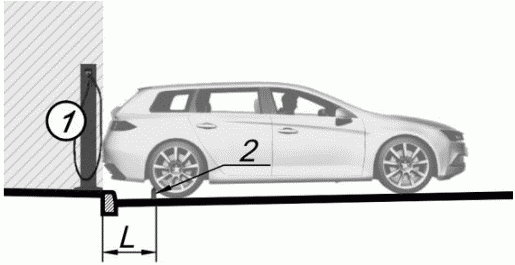

а - при расположении зарядного устройства за пределами

проезжей части; б - расположение зарядного устройства

в пределах проезжей части

1 - зарядное устройство; 2 - противоподкатное устройство;

L - величина заднего свеса расчетного автомобиля

Рисунок Б.1

Рисунок 4

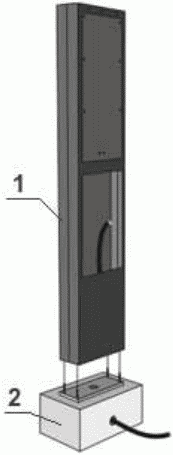

1 - зарядное устройство; 2 - бетонная тумба

Рисунок Б.2
