РЕКОМЕНДУЕМЫЕ СХЕМЫ
УСТАНОВКИ СРЕДСТВ ВЗРЫВОЗАЩИТЫ ГОРНЫХ ВЫРАБОТОК
В УГОЛЬНЫХ ШАХТАХ

Рисунок 15

Рисунок 1 - Схемы установки средств ВЗГВ

в подготовительной выработке

Рисунок 16

Рисунок 2 - Схема установки средств ВЗГВ для выемочного

участка с возвратноточной схемой проветривания

Рисунок 17

Рисунок 3 - Схема установки средств ВЗГВ для выемочного

участка с возвратноточной схемой проветривания,

подготовленного спаренными выработками

Рисунок 18

Рисунок 4 - Схема установки средств ВЗГВ для выемочного

участка с прямоточной схемой проветривания

Рисунок 19

Рисунок 5 - Схема установки средств ВЗГВ для выемочного

участка с возвратноточной схемой проветривания

и комбинированным направлением выдачи исходящей струи

(на заднюю сбойку), подготовленного спаренными выработками

Рисунок 20

Рисунок 6 - Схема установки средств ВЗГВ для выемочного

участка при проветривании с изолированным отводом

метановоздушной смеси через выработанное пространство

действующего и ранее отработанного выемочного столба

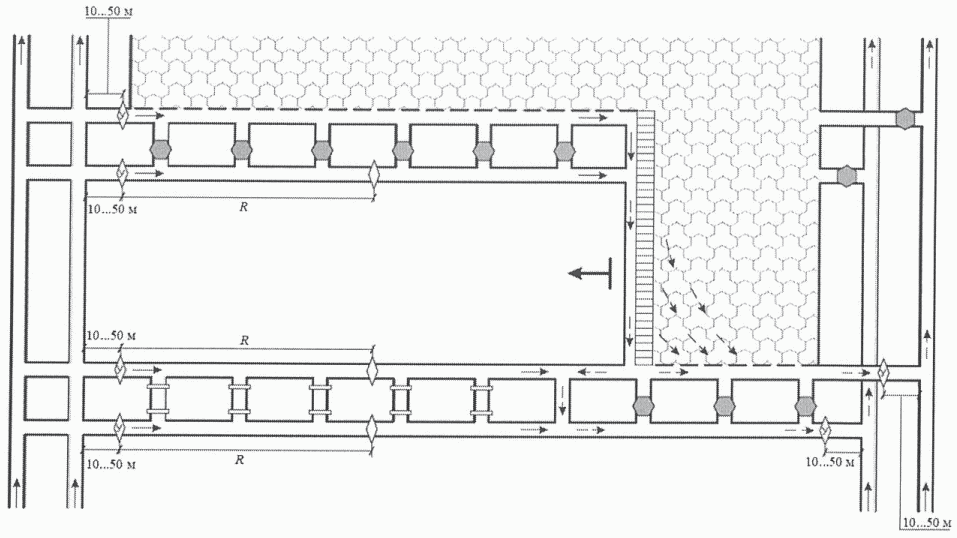

Рисунок 21

Рисунок 7 - Схема установки средств ВЗГВ для выемочного

участка при проветривании с изолированным отводом

метановоздушной смеси через выработанное пространство

и сохраняемую в выработанном пространстве выработку

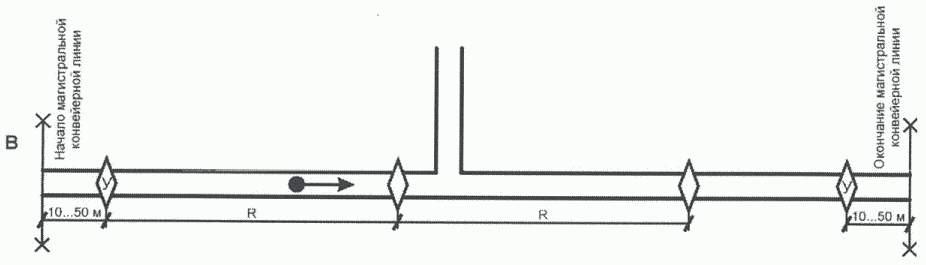

Рисунок 22

Рисунок 8 - Схема установки средств ВЗГВ для магистральных

выработок, оборудованных ленточными конвейерами,

где:

Рисунок 23

- активные средства ВЗГВ, реагирующие на взрыв, или активные средства ВЗГВ, реагирующие на угрозу взрыва, или комбинированные средства ВЗГВ с возможностью контроля и управления, или без возможности контроля и управления, или пассивные средства ВЗГВ;

Рисунок 24

- комбинированные средства ВЗГВ с возможностью контроля и управления;

Рисунок 25

- изолирующая перемычка;

Рисунок 26

- вентиляционная перемычка с дверью;

Рисунок 27

- изолирующая взрывоустойчивая перемычка;

Рисунок 28

- очистной забой;

Рисунок 29

- кроссинг;

Рисунок 30

- выработка, сохраненная после прохода очистного забоя;

Рисунок 31

- устье горной выработки, выходящей на поверхность;

R

- расстояние между средствами ВЗГВ (расстояние от эпицентра взрыва до средств ВЗГВ);

Рисунок 32

- направление движения свежей струи воздуха;

Рисунок 33

- направление движения исходящей струи воздуха;

Рисунок 34

- направление движения грузопотока;

Рисунок 35

- направление движения очистного забоя.
