8. Описание границ четвертой подзоны

8. Описание границ четвертой подзоны:

8.1. Четвертая подзона приаэродромной территории аэродрома гражданской авиации Мильково выделяется по границам зон действия средств радиотехнического обеспечения полетов воздушных судов и авиационной электросвязи (далее - РТОП и АС), обозначенным в аэронавигационном паспорте аэродрома гражданской авиации Мильково.

Граница четвертой подзоны приаэродромной территории аэродрома гражданской авиации Мильково определена путем совмещения границ зон ограничения размещения объектов, создающих помехи в работе наземных объектов средств и систем обслуживания воздушного движения, навигации, посадки и связи, предназначенных для организации воздушного движения. Контур подзоны выделен по максимально удаленным от средств РТОП и АС границам зон ограничений.

В составе четвертой подзоны определены высотные ограничения для окружающей застройки. В границах выделенных участков наклонных поверхностей ограничения застройки указаны высоты от минимальной к максимальной отметке по их границам в направлении от места установки средств РТОП и АС.

8.2. Перечень координат характерных точек четвертой подзоны приаэродромной территории аэродрома гражданской авиации Мильково, приведен в таблице 5.1.

Таблица 5.1

Обозначение характерных точек границ	Координаты МСК-41 (зона 1)
Наименование объекта	X	Y
обзорный радиолокатор аэродромный (далее - ОРЛ-А) (r = 500 m, R = 15000 m) 174,93	745116.565	1405270.467
ближняя приводная радиостанция (далее - БПРМ) (r = 100 m, R = 1000 m) 172,87	746336.919	1406775.456
дальняя приводная радиостанция (далее - ДПРМ) (r = 100 m, R = 1000 m) 179,55	748069.634	1409125.623
ДПРМ (r = 300 m, R = 2000 m) 178,74	747995.528	1409177.702
автоматический радиопеленгатор (далее - АРП) (r = 400 m, R = 3000 m) 175,09	745351.989	1405612.390
средства авиационной электросвязи ОВЧ диапазона (далее - КДП) (r = 300 m, R = 2000 m) 182,56	745283.858	1405530.059

8.3. Перечень кадастровых кварталов, в границах территорий которых полностью или частично расположена четвертая подзона приаэродромной территории аэродрома гражданской авиации Мильково, приведен в таблице 5.2.

Таблица 5.2

N строки	Номера кадастровых кварталов
	1	2	3
1	41:06:0010101	41:06:0010102	41:06:0010103
2	41:06:0010104	41:06:0010105	41:06:0010106
3	41:06:0010107	41:06:0010108	41:06:0010109
4	41:06:0010110	41:06:0010111	41:06:0010112
5	41:06:0010113	41:06:0010114	41:06:0010115
6	41:06:0010116	41:06:0010117	41:06:0070118
7	41:06:0010119	41:06:0010120	41:06:0010121
8	41:06:0070101	41:06:0090101	41:06:0000000

8.4. Муниципальное образование, в границах территории которого полностью или частично расположена четвертая подзона приаэродромной территории аэродрома гражданской авиации Мильково: Мильковское сельское поселение.

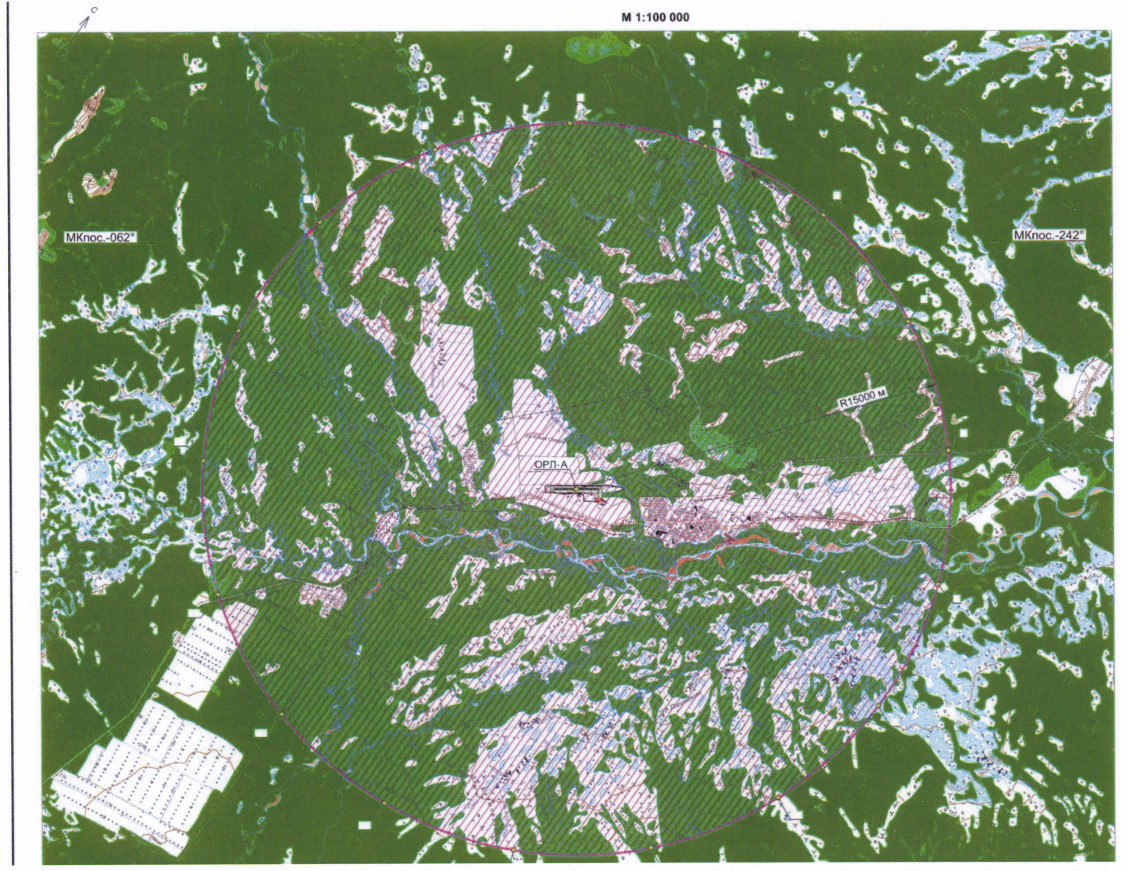

8.5. Графическое изображение внешних границ четвертой подзоны приаэродромной территории аэродрома гражданской авиации Мильково приведено на схеме 6.

Схема 6

Рисунок 7

8.6. Перечень секторов четвертой подзоны приаэродромной территории аэродрома гражданской авиации Мильково приведен в таблице 5.3.

Таблица 5.3

Обозначение характерных точек границ		Координата МСК-41 (зона 1)
		X	Y
ОРЛ - А. антенна фазового центра		745116.565	1405270.467
Сектор	Радиус от центра антенны. м	Ограничения по абсолютной высоте (далее - Hабс) от - до, м
А1	0 - 500	174.93	174.93
А2	500 - 1000	179.29	183.66
А3	1000 - 1500	183.66	188.02
А4	1500 - 2000	188.02	192.38
А5	2000 - 2500	192.38	196.75
А6	2500 - 3000	196.75	201.11
А7	3000 - 3500	201.11	205.47
А8	3500 - 4000	205.47	209.84
А9	4000 - 4500	209.84	214.20
А10	4500 - 5000	214.20	218.56
А11	5000 - 5500	218.56	222.93
А12	5500 - 6000	222.93	227.29
А13	6000 - 6500	227.29	231.65
А14	6500 - 7000	231.65	236.02
А15	7000 - 7500	236.02	240.38
А16	7500 - 8000	240.38	244.74
А17	8000 - 8500	244.74	249.11
А18	8500 - 9000	249.11	253.47
А19	9000 - 9500	253.47	257.84
А20	9500 - 10000	257.84	262.20
А21	10000 - 10500	262.20	266.56
А22	10500 - 11000	266.56	270.93
А23	11000 - 11500	270.93	275.29
А24	11500 - 12000	275.29	279.65
А25	12000 - 12500	279.65	284.02
А26	12500 - 13000	284.02	288.38
А27	13000 - 13500	288.38	292.74
А28	13500 - 14000	292.74	297.11
А29	14000 - 14500	297.11	301.47
А30	14500 - 15000	301.47	305.83
БПРМ. антенна фазового центра		746336.919	1406775.456
Сектор	Радиус от центра антенны. м	Ограничения по Hабс от - до, м
Б1	0 - 100	172.87	172.87
Б2	100 - 500	181.62	216.61
Б3	500 - 1000	216.61	260.36
ДПРМ. антенна фазового центра		748069.634	1409125.623
Сектор	Радиус от центра антенны. м	Ограничения по Hабс от - до, м
Д1	0 - 100	179.55	179.55
Д2	100 - 500	188.30	223.29
Д3	500 - 1000	223.29	267.04
ДПРМ. антенна фазового центра		747995.528	1409177.702
Сектор	Радиус от центра антенны. м	Ограничения по Hабс от - до, м
ДР1	0 - 300	178.74	178.74
ДР2	300 - 500	183.98	187.47
ДР3	500 - 1000	187.47	196.20
ДР4	1000 - 1500	196.20	204.92
ДР5	1500 - 2000	204.92	213.65
АРП. антенна фазового центра		745351.989	1405612.390
Сектор	Радиус от центра антенны. м	Ограничения по Hабс от - до, м
П1	0 - 400	175.09	175.09
П2	400 - 500	182.07	183.82
П3	500 - 1000	183.82	192.55
П4	1000 - 1500	192.55	201.27
П5	1500 - 2000	201.27	210.00
П6	2000 - 2500	210.00	218.73
П7	2500 - 3000	218.73	227.46
КДП. антенна фазового центра		745283.858	1405530.059
Сектор	Радиус от центра антенны. м	Ограничения по Hабс от - до, м
К1	0 - 300	182.56	182.56
К2	300 - 500	187.80	191.29
К3	500 - 1000	191.29	200.02
К4	1000 - 1500	200.02	208.74
К5	1500 - 2000	208.74	217.47

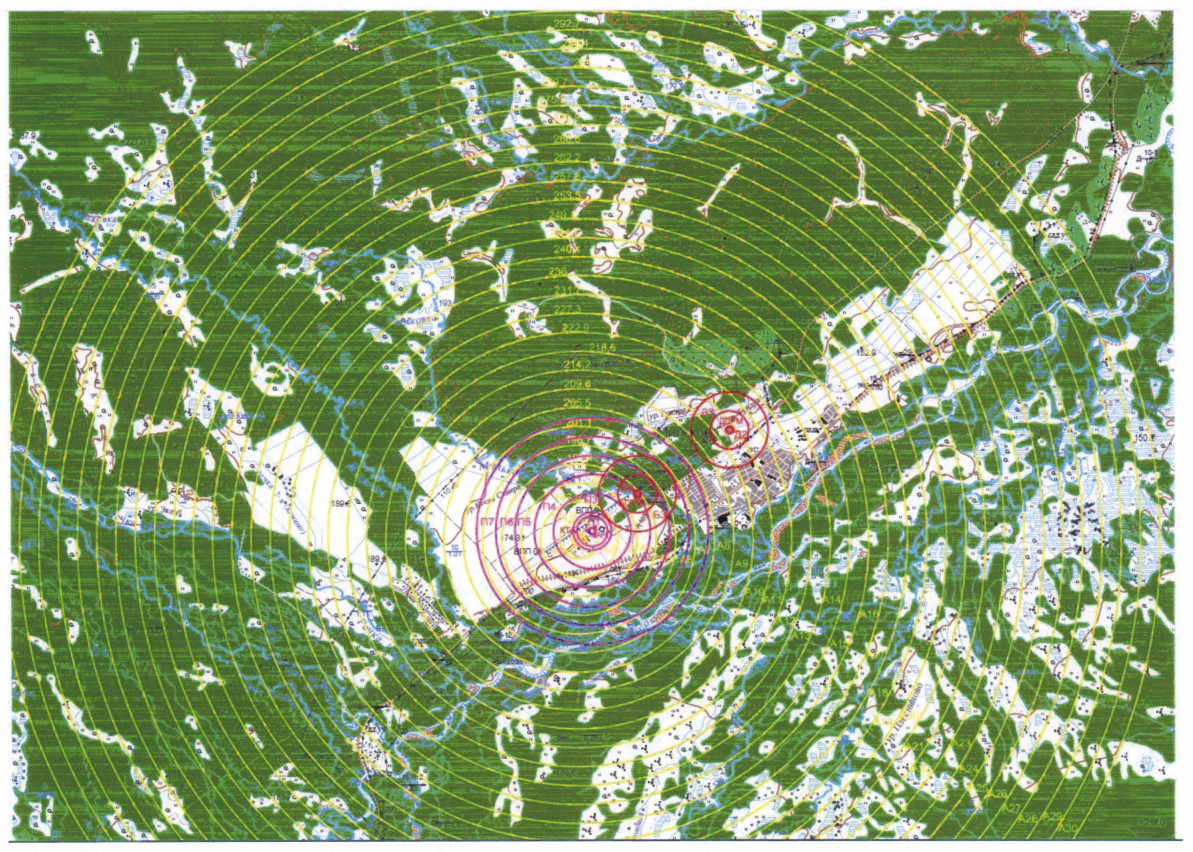

8.7. Графическое изображение границ секторов четвертой подзоны приаэродромной территории аэродрома гражданской авиации Мильково приведено на схеме 7.

Схема 7

Рисунок 8
