8. Описание границ четвертой подзоны

8. Описание границ четвертой подзоны:

8.1. Четвертая подзона приаэродромной территории аэродрома гражданской авиации Усть-Камчатск выделяется по границам зон действия средств радиотехнического обеспечения полетов воздушных судов и авиационной электросвязи (далее - РТОП и АС), обозначенным в аэронавигационном паспорте аэродрома Усть-Камчатск.

Граница четвертой подзоны приаэродромной территории аэродрома гражданской авиации Усть-Камчатск определена путем совмещения границ зон ограничения размещения объектов, создающих помехи в работе наземных объектов средств и систем обслуживания воздушного движения, навигации, посадки и связи, предназначенных для организации воздушного движения. Контур подзоны выделен по максимально удаленным от средств РТОП и АС границам зон ограничений.

В составе четвертой подзоны определены высотные ограничения для окружающей застройки. В границах выделенных участков наклонных поверхностей ограничения застройки указаны высоты от минимальной к максимальной отметке по их границам в направлении от места установки средств РТОП и АС.

8.2. Перечень координат характерных точек границ четвертой подзоны приаэродромной территории аэродрома гражданской авиации Усть-Камчатск приведен в таблице 5.1.

Таблица 5.1

Обозначение характерных точек границ	Координата МСК-41
	X	Y
отдельная приводная радиостанция (далее - ОПРС) (r = 100 m, R = 1000 m) 43,38 м	924 998,5035	1 661 605,6748
автоматический радиопеленгатор (далее - АРП) (r = 400 m, R = 3000 m) 46,02 м	924 992,4029	1 661 598,5114
Границы автоматизированного приемо-передающего центра (далее - АППЦ), АРП, радиосредств ОВЧ-диапазона по внешнему радиусу:
1	928 498,6506	1 661 944,9579
2	928 498,2194	1 661 988,9662
3	927 911,4872	1 663 403,3569
4	926 844,3416	1 663 958,6730
5	924 992,4204	1 664 598,4962
6	922 871,0762	1 663 719,8216
7	921 992,3948	1 661 598,5621
8	922 871,1177	1 659 477,2892
9	924 992,3634	1 658 598,5818
10	927 113,6622	1 659 477,2852
11	927 728,2018	1 660 367,5690
12	927 912,8580	1 660 530,8795
средства авиационной электросвязи ОВЧ-диапазона (радиосредства ОВЧ-диапазона) (r = 300 m, R = 2000 m) 40,68 м	926 498,7365	1 661 944,9902
передающий радиоцентр (далее - ПРЦ) (средства ВЧ-диапазона) (r = 300 m, R = 2000 m) 43,4 м	924 983,5706	1 661 578,2431
АППЦ (r = 300 m, R = 2000 m) 52,70 м	926 497,4965	1 661 988,9728

8.3. Кадастровый квартал, в границах территории которого полностью или частично расположена четвертая подзона приаэродромной территории аэродрома гражданской авиации Усть-Камчатск: 41:09:0010103.

8.4. Муниципальное образование, в границах территории которого полностью или частично расположена четвертая подзона приаэродромной территории аэродрома гражданской авиации Усть-Камчатск: село Крутоберегово Усть-Камчатского муниципального района.

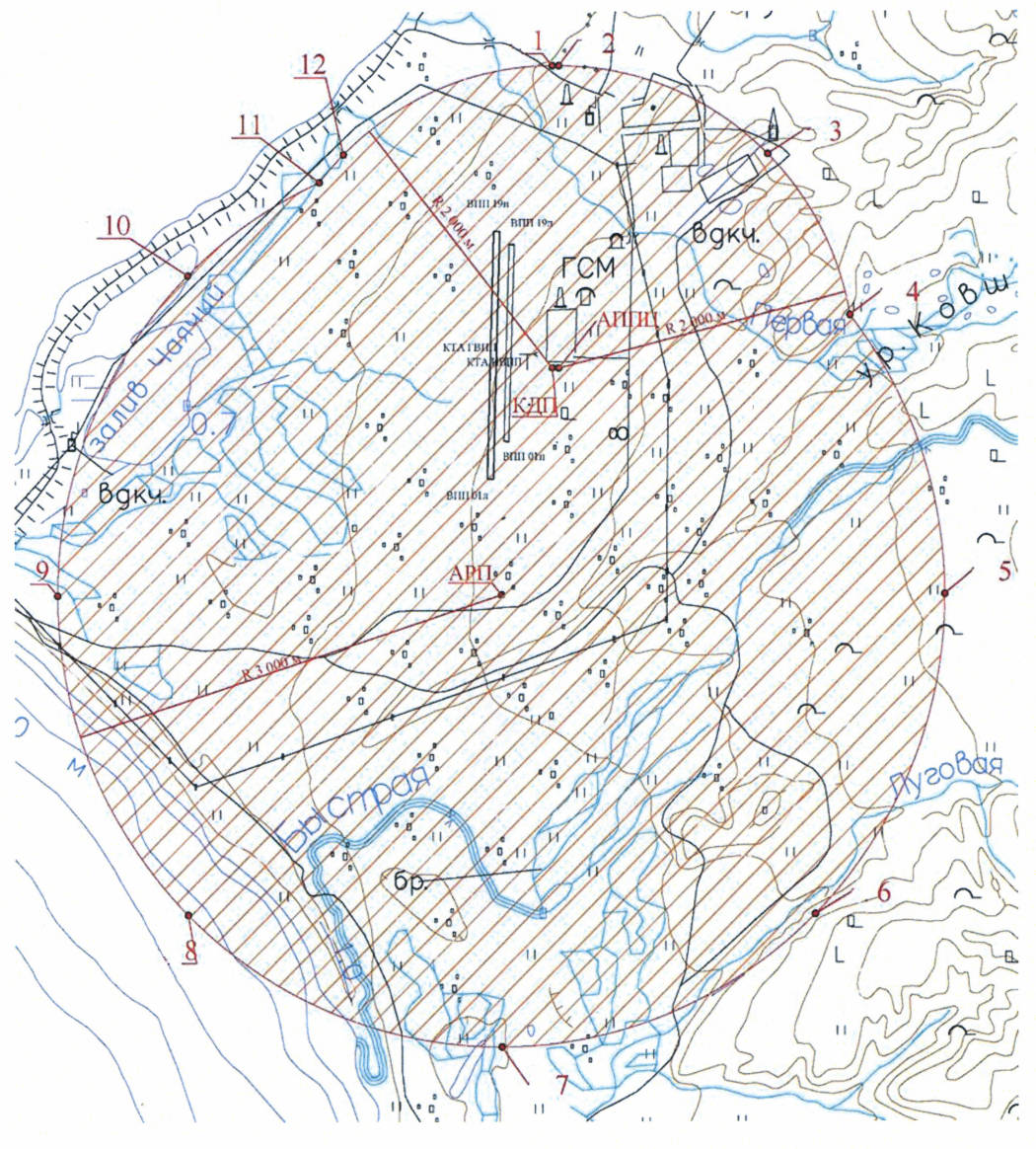

8.5. Графическое изображение внешних границ четвертой подзоны приаэродромной территории аэродрома гражданской авиации Усть-Камчатск приведено на схеме 5.

Схема 5

Рисунок 7

8.6. Перечень координат границ секторов четвертой подзоны приаэродромной территории аэродрома Усть-Камчатск приведен в таблице 5.2.

Таблица 5.2

Обозначение характерных точек границ		Координата МСК-41 (зона 1)
		X	Y
ОПРС, антенна фазового центра		924 998,5035	1 661 605,6748
Сектор	Радиус от центра антенны, м	Ограничения по абсолютной высоте (далее - Hабс) от - до, м
Б1	0 - 100	43,38	43,38
Б2	100 - 500	52,13	87,12
Б3	500 - 1000	87,12	130,87
АППЦ, антенна фазового центра
Сектор	Радиус от центра антенны, м	Ограничения по Hабс от - до, м
В1	0 - 300	52,7	52,7
В2	300 - 500	57,94	61,43
В3	500 - 1000	61,43	70,16
В4	1000 - 1500	70,16	78,88
В5	1500 - 2000	78,88	87,61
ОВЧ, антенна фазового центра		926 498,7365	1 661 944,9902
Сектор	Радиус от центра антенны, м	Ограничения по Hабс от - до, м
Г1	0 - 300	40,68	40,68
Г2	300 - 500	45,92	49,41
Г3	500 - 1000	49,41	58,14
Г4	1000 - 1500	58,14	66,86
Г5	1500 - 2000	66,86	75,59
АРП, антенна фазового центра		924 992,4029	1 661 598,5114
Сектор	Радиус от центра антенны, м	Ограничения по Hабс от - до, м
Д1	0 - 400	46,02	46,02
Д2	400 - 500	53,00	54,75
Д3	500 - 1000	54,75	63,48
Д4	1000 - 1500	63,48	72,20
Д5	1500 - 2000	72,20	80,93
Д6	2000 - 2500	80,93	89,66
Д7	2500 - 3000	89,66	98,39
ПРЦ, антенна фазового центра		926 498,7365	1 661 944,9902
Сектор	Радиус от центра антенны, м	Ограничения по Hабс от - до, м
К1	0 - 300	43,4	43,4
К2	300 - 500	48,64	52,13
К3	500 - 1000	52,13	60,86
К4	1000 - 1500	60,86	69,58
К5	1500 - 2000	69,58	78,31

8.7. Графическое изображение границ секторов четвертой подзоны приаэродромной территории аэродрома гражданской авиации Усть-Камчатск приведено на схеме 5.1.

Схема 5.1

Рисунок 8
