7.1. Третья подзона приаэродромной территории аэродрома гражданской авиации Озерная выделена в границах полос воздушных подходов, установленных в соответствии с Федеральными правилами использования воздушного пространства Российской Федерации, утвержденными постановлением Правительства Российской Федерации от 11 марта 2010 г. N 138 (далее - постановление N 138) <4>, и с учетом ограничительных поверхностей аэродрома в соответствии с Федеральными авиационными правилами "Требования, предъявляемые к аэродромам, предназначенным для взлета, посадки, руления и стоянки гражданских воздушных судов", утвержденными приказом Министерства транспорта Российской Федерации от 25 августа 2015 г. N 262 (зарегистрирован Министерством юстиции Российской Федерации 9 октября 2015 г., регистрационный N 39264), с изменениями, внесенными приказом Министерства транспорта Российской Федерации от 24 ноября 2017 г. N 495 (зарегистрирован Министерством юстиции Российской Федерации 21 декабря 2017 г., регистрационный N 49344) (далее - ФАП-262).
--------------------------------
<4> В соответствии с пунктом 3 постановления N 138 данный акт действует до 1 ноября 2026 г.
7.2. Перечень координат характерных точек границ третьей подзоны приаэродромной территории аэродрома гражданской авиации Озерная в МСК-41 приведен в таблице 4.1.
Таблица 4.1
N точки
X
Y
N точки
X
Y
1
396062.1616
1258887.0860
43
393064.4600
1266857.8405
2
397991.1117
1260066.9245
44
392598.8822
1268803.5377
3
399517.8595
1261746.7126
45
392822.8537
1266793.6032
4
400511.3409
1263787.7029
46
393110.6372
1265711.2074
5
400891.5706
1266025.5751
47
393196.8569
1263598.0105
6
400627.9363
1268280.1580
48
392965.6735
1265672.6650
7
399741.6631
1270369.9347
49
392677.8900
1266755.0608
8
398304.1051
1272126.6572
50
391874.0636
1268610.8256
9
396431.0002
1273408.8914
51
392436.2838
1266690.8234
10
394273.1523
1274113.4047
52
392716.2875
1265606.3591
11
391995.4769
1274182.4851
53
393110.6372
1265711.2074
12
389726.3656
1273579.1821
54
392965.6735
1265672.6649
13
387783.7567
1272388.0280
55
393021.6663
1265170.1813
14
386260.7370
1270704.8590
56
393077.6592
1264667.6977
15
385271.7832
1268661.6711
57
393133.6521
1264165.2140
16
384896.5161
1266422.9613
58
393189.6450
1263662.7304
17
385165.1485
1264168.9685
59
393196.8569
1263598.0105
18
386056.0528
1262081.1619
60
393940.3468
1263795.6869
19
387497.5021
1260327.6311
61
393914.4636
1263855.4425
20
389373.4453
1259049.5529
62
393713.5070
1264319.3837
21
391532.8500
1258349.8255
63
393512.5504
1264783.3250
22
393793.0503
1258283.7830
64
393311.5938
1265247.2662
23
394050.5363
1261884.2223
65
392822.8537
1266793.6032
24
396888.4377
1266777.7196
66
392766.8609
1267296.0868
25
396631.4882
1267744.1445
67
392710.8680
1267798.5704
26
391737.9909
1270582.0458
68
392654.8751
1268301.0541
27
388900.0895
1265688.5485
69
392598.8822
1268803.5377
28
389157.0390
1264722.1236
70
391874.0636
1268610.8256
29
394179.0111
1261401.0099
71
392075.0202
1268146.8844
30
397371.6501
1266906.1944
72
392275.9768
1267682.9432
31
397114.7006
1267872.6192
74
392476.9334
1267219.0019
32
391609.5161
1271065.2582
1*
392677.8900
1266755.0607
33
388416.8771
1265560.0737
2*
393022.7383
1265749.9216
34
388673.8266
1264593.6489
1'
392765.7888
1266716.3465
35
393922.0616
1262367.4347
2'
393110.6372
1265711.2074
36
396405.2253
1266649.2449
3'
392965.6735
1265672.6650
37
396148.2758
1267615.6697
4'
396341.1637
1235527.8792
38
391866.4656
1270098.8334
5'
405152.1169
1237870.5032
39
389383.3019
1265817.0232
6'
392822.8537
1266793.6032
40
389640.2514
1264850.5984
7'
389447.3635
1296938.3889
41
393940.3468
1263795.6869
8'
380636.4103
1294595.7649
42
393360.0231
1265777.5132
-
-
-
7.3. Кадастровые кварталы, в границах территорий которых полностью или частично расположена третья подзона приаэродромной территории аэродрома гражданской авиации Озерная: 41:08:0010111, 41:08:0010112, 41:08:0010113, 41:08:0010114, 41:08:0010117, 41:08:0010118.
7.4. Муниципальные образования, в границах территории которых полностью или частично расположена третья подзона приаэродромной территории аэродрома гражданской авиации Озерная: поселок Озерновский и село Запорожье Усть-Большерецкого муниципального района.

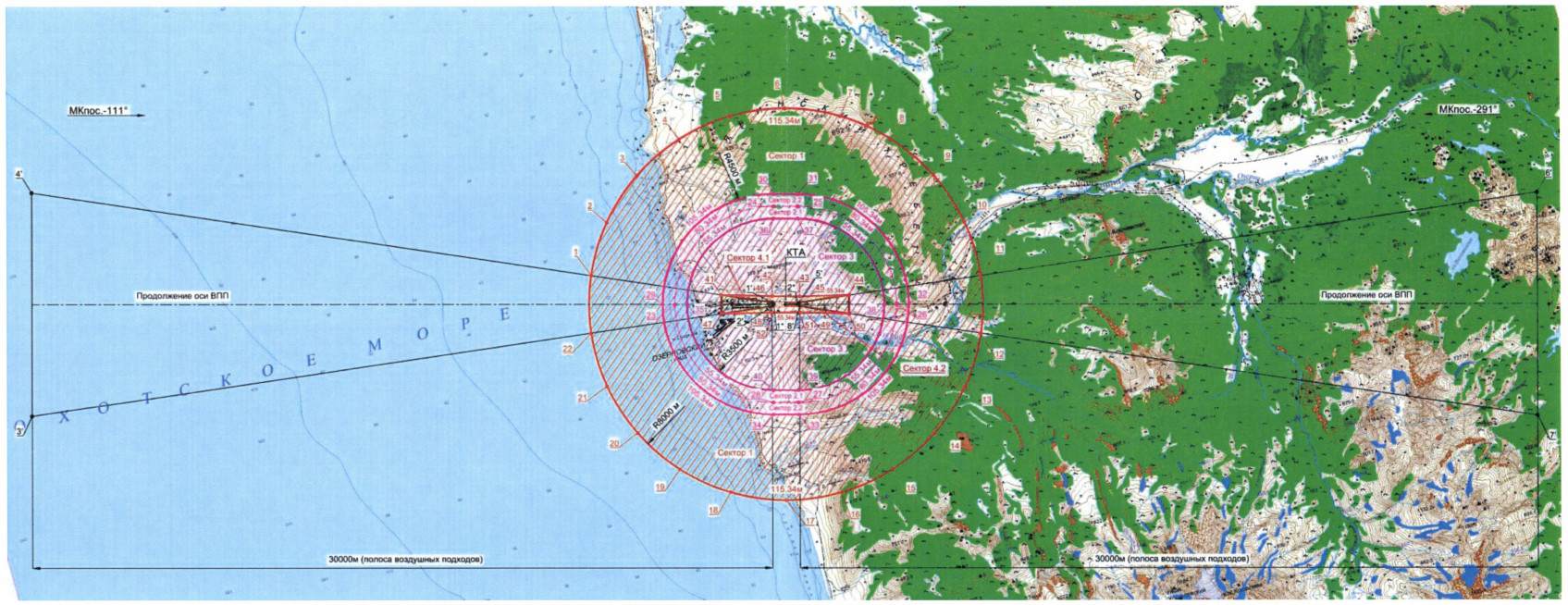

7.5. Графическое изображение внешних границ третьей подзоны приаэродромной территории аэродрома гражданской авиации Озерная приведено на схеме 4.
Схема 4
7.6. Перечень координат границ секторов третьей подзоны приаэродромной территории аэродрома гражданской авиации Озерная приведен в таблице 4.2.
Таблица 4.2
Обозначение характерных точек границ
Координата МСК-41
X
Y
Сектор 1
абсолютная высота 115,34 м
1
396062.1616
1258887.0860
2
397991.1117
1260066.9245
3
399517.8595
1261746.7126
4
400511.3409
1263787.7029
5
400891.5706
1266025.5751
6
400627.9363
1268280.1580
7
399741.6631
1270369.9347
8
398304.1051
1272126.6572
9
396431.0002
1273408.8914
10
394273.1523
1274113.4047
11
391995.4769
1274182.4851
12
389726.3656
1273579.1821
13
387783.7567
1272388.0280
14
386260.7370
1270704.8590
15
385271.7832
1268661.6711
16
384896.5161
1266422.9613
17
385165.1485
1264168.9685
18
386056.0528
1262081.1619
19
387497.5021
1260327.6311
20
389373.4453
1259049.5529
21
391532.8500
1258349.8255
22
393793.0503
1258283.7830
за исключением внутреннего контура:
радиусом 4500 м с центром в точке 2*
31
397114.7006
1267872.6192
32
391609.5161
1271065.2582
33
388416.8771
1265560.0737
2*
393022.7383
1265749.9216
радиусом 4500 м с центром в точке 1*
34
388673.8266
1264593.6489
29
394179.0111
1261401.0099
30
397371.6501
1266906.1944
1*
392677.8900
1266755.0607
Сектор 2.1
абсолютная высота от 55,34 до 80,34 м
радиус 4000 м с центром в точке 2*
25
396631.4882
1267744.1445
26
391737.9909
1270582.0458
27
388900.0895
1265688.5485
2*
393022.7383
1265749.9216
радиус 4000 м с центром в точке 1*
28
389157.0390
1264722.1236
23
394050.5363
1261884.2223
24
396888.4377
1266777.7196
1*
392677.8900
1266755.0607
радиус 3500 м с центром в точке 2*
37
396148.2758
1267615.6697
38
391866.4656
1270098.8334
39
389383.3019
1265817.0232
2*
393022.7383
1265749.9216
радиус 4000 м с центром в точке 1*
40
389640.2514
1264850.5984
35
393922.0616
1262367.4347
36
396405.2253
1266649.2449
1*
392677.8900
1266755.0607
Сектор 2.2
абсолютная высота от 80,34 до 105,34 м
радиус 4500 м с центром в точке 2*
31
397114.7006
1267872.6192
32
391609.5161
1271065.2582
33
388416.8771
1265560.0737
2*
393022.7383
1265749.9216
радиус 4500 м с центром в точке 1*
34
388673.8266
1264593.6489
29
394179.0111
1261401.0099
30
397371.6501
1266906.1944
1*
392677.8900
1266755.0607
радиус 4000 м с центром в точке 2*
25
396631.4882
1267744.1445
26
391737.9909
1270582.0458
27
388900.0895
1265688.5485
2*
393022.7383
1265749.9216
радиус 4000 м с центром в точке 1*
28
389157.0390
1264722.1236
23
394050.5363
1261884.2223
24
396888.4377
1266777.7196
1*
392677.8900
1266755.0607
Сектор 3
абсолютная высота 55.34 м
радиус 3500 м с центром в точке 2*
37
396148.2758
1267615.6697
38
391866.4656
1270098.8334
39
389383.3019
1265817.0232
2*
393022.7383
1265749.9216
радиус 3500 м с центром в точке 1*
40
389640.2514
1264850.5984
35
393922.0616
1262367.4347
36
396405.2253
1266649.2449
1*
392677.8900
1266755.0607
За исключением внутреннего контура:
41
393940.3468
1263795.6869
42
393360.0231
1265777.5132
43
393064.4600
1266857.8405
44
392598.8822
1268803.5377
50
391874.0636
1268610.8256
51
392436.2838
1266690.8234
52
392716.2875
1265606.3591
47
393196.8569
1263598.0105
Сектор 4.1
абсолютная высота от 3.73 до 55.34 м
41
393940.3468
1263795.6869
42
393360.0231
1265777.5132
43
393064.4600
1266857.8405
44
392598.8822
1268803.5377
45
392822.8537
1266793.6032
46
393110.6372
1265711.2074
Сектор 4.2
абсолютная высота от 3.73 до 55.34 м
41
393196.8569
1263598.0105
48
392965.6735
1265672.6650
49
392677.8900
1266755.0608
50
391874.0636
1268610.8256
51
392436.2838
1266690.8234
52
392716.2875
1265606.3591
Сектор 5.1
абсолютная высота от 3.73 до 16.23 м
53
393110.6372
1265711.2074
54
392965.6735
1265672.6649
55
393021.6663
1265170.1813
64
393311.5938
1265247.2662
Сектор 5.2
абсолютная высота от 16.23 до 28.73 м
64
393311.5938
1265247.2662
55
393021.6663
1265170.1813
56
393077.6592
1264667.6977
63
393512.5504
1264783.3250
Сектор 5.3
абсолютная высота от 28.73 до 41.23 м
63
393512.5504
1264783.3250
56
393077.6592
1264667.6977
57
393133.6521
1264165.2140
62
393713.5070
1264319.3837
Сектор 5.4
абсолютная высота от 41.23 до 53.73 м
62
393713.5070
1264319.3837
57
393133.6521
1264165.2140
58
393189.6450
1263662.7304
61
393914.4636
1263855.4425
Сектор 5.5
абсолютная высота от 53,73 до 55,34 м
61
393914.4636
1263855.4425
58
393189.6450
1263662.7304
59
393196.8569
1263598.0105
60
393940.3468
1263795.6869
Сектор 5.6
абсолютная высота от 5,34 до 17,84 м
65
392822.8537
1266793.6032
74
392677.8900
1266755.0607
73
392476.9334
1267219.0019
66
392766.8609
1267296.0868
Сектор 5.7
абсолютная высота от 17,84 до 30,34 м
66
392766.8609
1267296.0868
73
392476.9334
1267219.0019
72
392275.9768
1267682.9432
67
392710.8680
1267798.5704
Сектор 5.8
абсолютная высота от 30,34 до 42,84 м
67
392710.8680
1267798.5704
72
392275.9768
1267682.9432
71
392075.0202
1268146.8844
68
392654.8751
1268301.0541
Сектор 5.9
абсолютная высота от 42,84 до 55,34 м
68
392654.8751
1268301.0541
71
392075.0202
1268146.8844
70
391874.0636
1268610.8256
69
392598.8822
1268803.5377

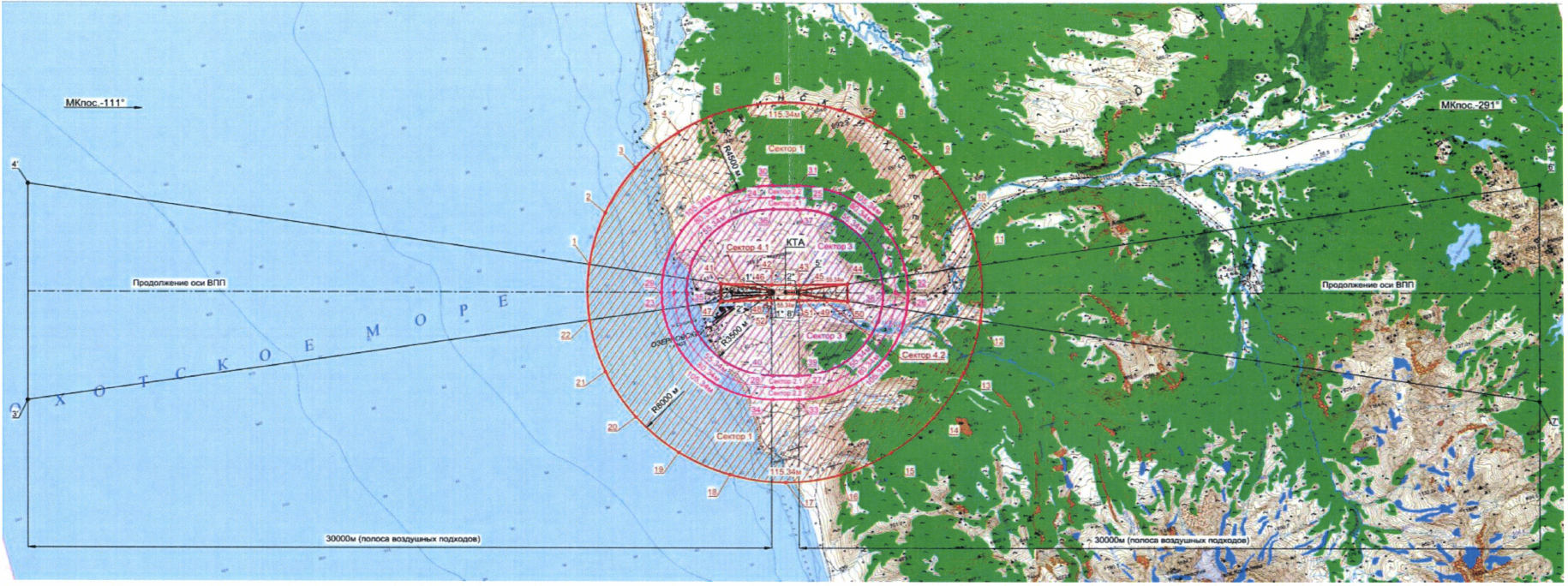

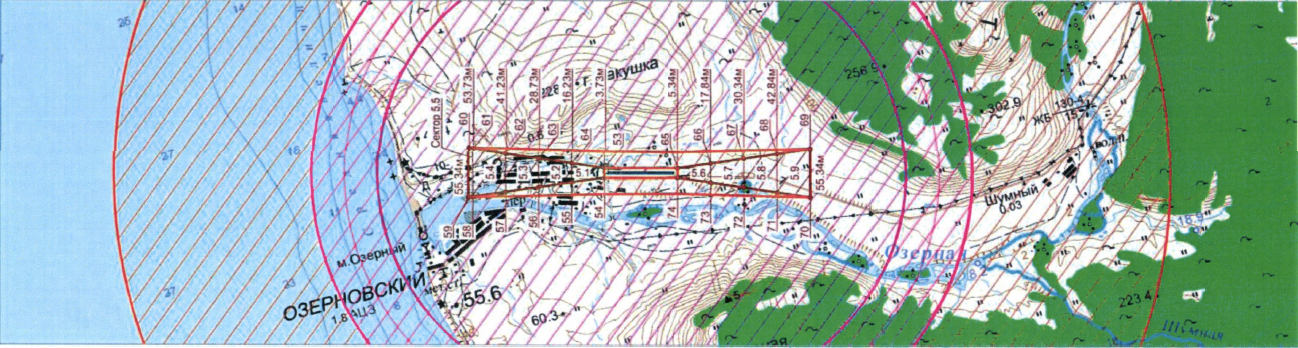

7.7. Графические изображения границ секторов третьей подзоны приаэродромной территории аэродрома гражданской авиации Озерная приведены на схемах 4.1, 4.2.
