Приложение N 1. Сокращения и условные обозначения

А азимут истинный

Авт. автоматический

АД аэродром

АДП аэродромно-диспетчерский пункт

АИ аэронавигационная информация

Ам азимут магнитный

АРП автоматический радиопеленгатор

асф. асфальт

АТИС служба автоматической передачи метеорологической и

полетной информации в районе аэродрома

АЦН (ACN) классификационное число воздушного судна

БАИ бюро аэронавигационной информации

б/о без ограничений

бет. бетон

БПРМ ближняя приводная радиостанция с МРМ

БПРС ближняя приводная радиостанция

в восток

ВЗП визуальный заход на посадку

ВОЛМЕТ метеоинформация для экипажей, находящихся в полете

ВОР высокочастотный всенаправленный радиомаяк

ВПП взлетно-посадочная полоса:

АВПП асфальтовая;

БВПП бетонная;

ГВПП грунтовая;

ИВПП искусственная;

МВПП металлическая

ВПР высота принятия решения

ВПС вспомогательный пункт связи

ВПУ вспомогательный пункт управления

ВРЦ вспомогательный районный центр ЕС ОрВД

ВС воздушное судно

вс воскресенье

ВТ воздушная трасса

вт вторник

ГА гражданская авиация

ГРМ глиссадный радиомаяк

г.т. географическая точка

ГУС главный узел связи

Д дальность (от РСБН)

д дневная работа

Дир директорный

ДМЕ дальномерное оборудование

ДПК диспетчерский пункт круга

ДПП диспетчерский пункт подхода

ДПР диспетчерский пункт руления

ДПРМ дальняя приводная радиостанция с МРМ

ДПРС дальняя приводная радиостанция

ДПС диспетчерский пункт старта

ДПСП диспетчерский пункт системы посадки

ДРЛ диспетчерский радиолокатор (ДРЛ-В - вторичный)

ЕС ОрВД единая система организации воздушного движения

жел. железо

ж.д. железная дорога

ж.д.ст. железнодорожная станция

з запад

ЗЦ зональный центр ЕС ОрВД

ИК истинный курс

ИЛС инструментальная посадочная система

ИПУ истинный путевой угол

Кат. категория

кГц килогерц

КДП командно-диспетчерский пункт

Кор. коридор

КПБ концевая полоса безопасности

КПТ концевая полоса торможения

КРМ курсовой радиомаяк

КРС командная радиостанция

к/с круглосуточно

КТА контрольная точка аэродрома

КТН контрольная точка начального этапа захода на посадку

КТП контрольная точка промежуточного этапа захода на

посадку

Л левая

макс. максимальный

МБВ минимальная безопасная высота

МВЛ местная воздушная линия

МГц мегагерц

миним. минимальный

МК магнитный курс

Мкс микросекунда

мм рт.ст. миллиметр ртутного столба

МПР магнитный пеленг радиостанции

МПУ магнитный путевой угол

МРД магистральная рулежная дорожка

МРМ маркерный радиомаяк

МС место стоянки

МТУ и межрегиональное территориальное управление и

ТУ ВТ территориальное управление воздушного транспорта

н ночная работа

ОВД обслуживание воздушного движения

ОВИ огни высокой интенсивности

ОМИ огни малой интенсивности

ОПРМ отдельная приводная радиостанция с радиомаркером

ОПРС отдельная приводная радиостанция

ОрВД организация воздушного движения

ОРЛ обзорный радиолокатор (ОРЛ-В - вторичный)

ОСП оборудование системы посадки

П правая

ПАПИ схема размещения глиссадных огней (АПАПИ -

упрощенная)

ПВП правила визуальных полетов

ПДСП производственно-диспетчерская служба

п/з работает по заказу

пн понедельник

ПОД пункт обязательного доклада

ПНД пункт необязательного доклада (по запросу органа ЕС

ОрВД)

п/п период полетов

ППП правила полетов по приборам

ПРЛ посадочный радиолокатор

ПСП прибор системы посадки

пт пятница

ПЦН (РСN) классификационное число покрытия ВПП

РАСЧ расчетное

РВС радиовещательная станция

РД рулежная дорожка

РДВ располагаемая дистанция взлета

РДПВ располагаемая дистанция прерванного взлета

РДР располагаемая дистанция разбега

резв резервная

РИО радиостанция информационного обслуживания

РЛК радиолокационный контроль

РЛС радиолокационная станция

РМС радиомаячная система посадки

РНК радионавигационная карта

РНТ радионавигационная точка

РОВД район обслуживания воздушного движения

РПД располагаемая посадочная дистанция

РПИ район полетной информации (ФИР - FIR)

РСБН радиотехническая система ближней навигации

РСВМ радиостанция вещания метеоинформации

РСДН радиотехническая система дальней навигации

РСП радиолокационная система посадки

РТО радиотехническое обеспечение

РТС радиотехнические средства

РЦ районный центр ЕС ОрВД

РУ расчетный угол

с север

САИ служба аэронавигационной информации

сб суббота

СДП стартовый диспетчерский пункт

СКП стартовый командный пункт

ср среда

СРС связная радиостанция

ССО светосигнальное оборудование

ТВГ точка входа в глиссаду

ТВШ точка выпуска шасси

ТНР точка начала разворота

ТНС точка начала снижения

тр. траверз

УКВ ультракоротковолновый

УНГ угол наклона глиссады

УТЦ (UTC) всемирное координированное время

ФОИВ федеральные органы исполнительной власти

ф.т. фиксированная точка

ЦДС центральная диспетчерская служба

чт четверг

Шпм ширина прямоугольного маршрута

D дальность (от РСБН, ДМЕ)

Н высота

Наэр. превышение аэродрома

Нбез. безопасная высота

Нкр. высота круга

Ннго высота нижней границы облаков

Нперех. высота перехода

Нпор. превышение порога ВПП

Нрел. высота рельефа

Р давление

R радиал, магнитный пеленг (от ВОР)

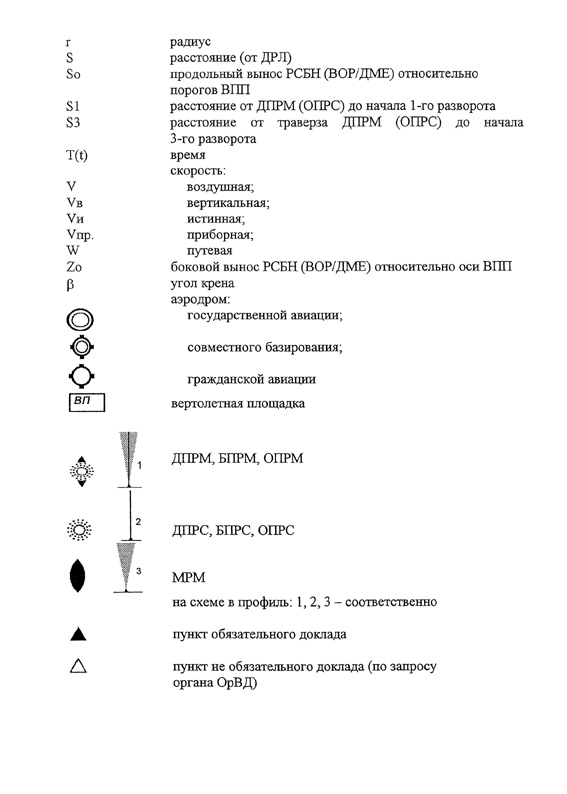

r радиус

S расстояние (от ДРЛ)

So продольный вынос РСБН (ВОР/ДМЕ) относительно порогов

ВПП

S1 расстояние от ДПРМ (ОПРС) до начала 1-го разворота

S3 расстояние от траверза ДПРМ (ОПРС) до начала 3-го

разворота

T (t) время

скорость:

V воздушная;

Vв вертикальная;

Vи истинная;

Vпр. приборная;

W путевая

Zo боковой вынос РСБН (ВОР/ДМЕ) относительно оси ВПП

бета угол крена

аэродром:

рис. государственной авиации;

рис. совместного базирования;

рис. гражданской авиации

┌────┐

│ ВП │ вертолетная площадка

└────┘

рис. ДПРМ, БПРМ, ОПРМ

рис. ДПРС, БПРС, ОПРС

рис. МРМ

рис. на схеме в профиль: 1, 2, 3 - соответственно

рис. пункт обязательного доклада

рис. пункт необязательного доклада (по запросу органа

рис. ОПРС (ОПРМ) в пункте обязательного доклада с

указанием наименования, частоты, позывного и

географических координат

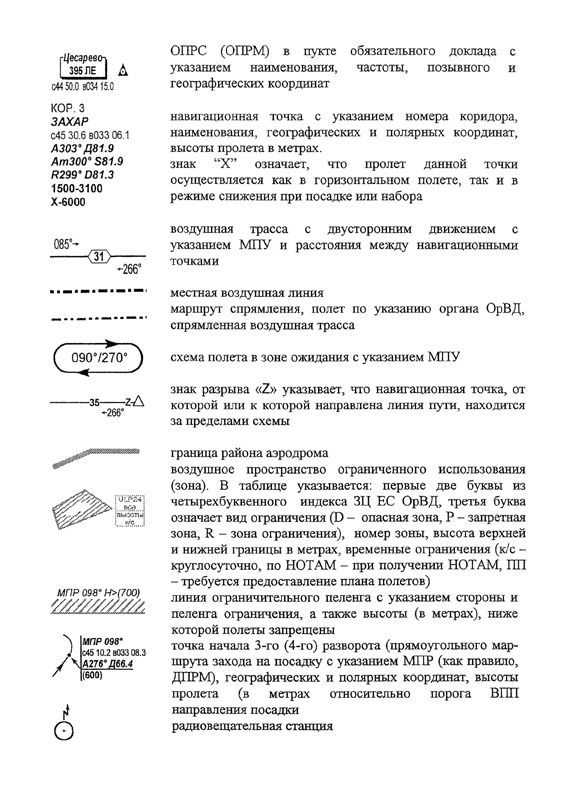

КОР. 3 навигационная точка с указанием номера коридора,

ЗАХАР наименования, географических и полярных координат,

с45 30.6 высоты пролета в метрах

в033 06.1 знак "X" означает, что пролет данной точки

А303 град. осуществляется как в горизонтальном полете, так и в

Д81.9 режиме снижения при посадке или набора

Am300 град.

S81.9

R299 град.

D81.3

1500-3100

Х-6000

085 град. ->┌────┐

────────────┤ 31 ├─────────────

└────┘ <- 266 град.

воздушная трасса с двусторонним движением с указанием

МПУ и расстояния между навигационными точками

─.─.─.─.─.─ местная воздушная линия

─..─..─..─. маршрут спрямления, полет по указанию органа ОрВД,

спрямленная воздушная трасса

┌─────>──────┐

│ │

│(090 град./ │

│ 270 град.) │схема полета в зоне ожидания с указанием МПУ

│ │

└──────<─────┘

─35────Z-/_\ знак разрыва "Z" указывает, что навигационная

<- 266 град. точка, от которой или к которой направлена линия

пути, находится за пределами схемы

Рис. граница района аэродрома

Рис. воздушное пространство ограниченного использования

(зона). В таблице указывается: первые две буквы из

четырехбуквенного индекса ЗЦ ЕС ОрВД, третья буква

означает вид ограничения (D - опасная зона, Р -

запретная зона, R - зона ограничения), номер зоны,

высота верхней и нижней границы в метрах, временные

ограничения (к/с - круглосуточно, по НОТАМ - при

получении НОТАМ, ПП - требуется предоставление плана

полетов)

МПР линия ограничительного пеленга с указанием стороны и

098 град. пеленга ограничения, а также высоты (в метрах), ниже

H > (700) которой полеты запрещены

──────────

Рис. точка начала 3-го (4-го) разворота (прямоугольного

маршрута захода на посадку с указанием МПР (как

правило, ДПРМ), географических и полярных координат,

высоты пролета (в метрах) относительно порога ВПП

направления посадки

Рис. радиовещательная станция

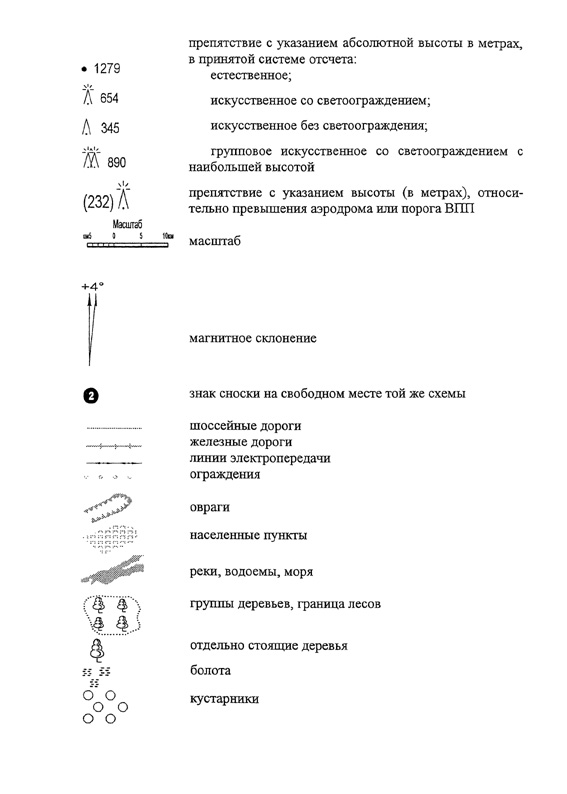

препятствие с указанием абсолютной высоты в метрах,

в принятой системе отсчета:

. 1279 естественное;

Рис. искусственное со светоограждением;

Рис. искусственное без светоограждения;

Рис. групповое искусственное со светоограждением с

наибольшей высотой

Рис. препятствие с указанием высоты (в метрах),

относительно превышения аэродрома или порога ВПП

Рис. масштаб

Рис. магнитное склонение

Рис. знак сноски на свободном месте той же схемы

......... шоссейные дороги

Рис. железные дороги

Рис. линии электропередачи

Рис. ограждения

Рис. овраги

Рис. населенные пункты

Рис. реки, водоемы, моря

Рис. группы деревьев, граница лесов

Рис. отдельно стоящие деревья

Рис. болота

Рис. кустарники
