Л.3.4. Обработка результатов испытаний

За результат определения времени тушения пеной средней кратности при заданной интенсивности подачи раствора принимают среднее арифметическое результатов трех параллельных испытаний.

Допустимое расхождение между результатами повторных испытаний, полученных одним оператором при постоянных условиях испытаний, с доверительной вероятностью 0,90, должно быть в пределах +/- 20%.

Интенсивность (J) подачи рабочего раствора для каждого противня (цилиндрической горелки), дм³/(м²·с), рассчитывают по формуле

где Q - расход раствора пенообразователя, дм³/с; S - площадь зеркала горючей жидкости, м².

Критическую интенсивность (J_К), дм³/(м²·с), рассчитывают по формуле

где I_Т - интенсивность, при которой время тушения превышает 300 с, или тушение не достигнуто, дм³/(м²·с);

Imin - минимальная интенсивность, при которой время тушения не превышает 300 с, дм³/(м²·с).

За результат определения критической (минимальной) интенсивности подачи раствора принимают значение интенсивности, равное среднему арифметическому результату трех испытаний.

Расхождение между двумя параллельными значениями критической интенсивности подачи пены для одной пары "топливо - пенообразователь" не должно превышать 10%.

По результатам опытов строят сглаженную кривую зависимости времени тушения от интенсивности подачи пены (рис. Л.2). Критическая интенсивность подачи пены определяется как средняя величина двух значений, при одном из которых время тушения составляет более, а при другом - менее 300 с.

Допустимое расхождение между результатами повторных испытаний, полученных одним оператором при постоянных условиях испытаний с доверительной вероятностью 0,90, должно быть в пределах +/- 20%.

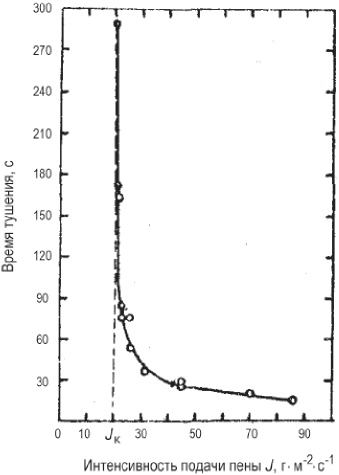

Рис. Л.2. Характерные кривые зависимости времени

тушения горючей жидкости от интенсивности подачи пены

средней кратности из пенообразователя

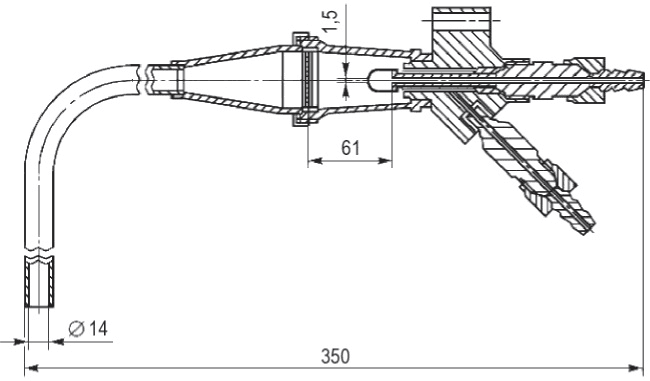

Рис. Л.3. Генератор пены средней кратности. Сборочный чертеж

Примечание. На рис. Л.3.1 - Л.3.14 приведена детализация генератора пены.

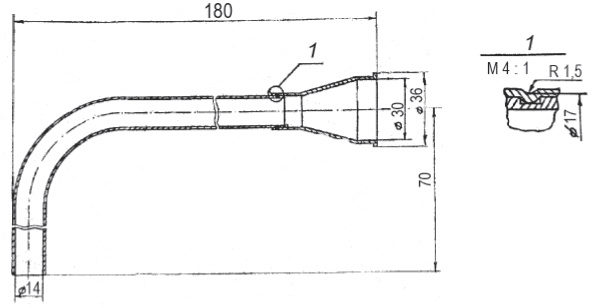

Рис. Л.3.1. Патрубок. Сборочный чертеж

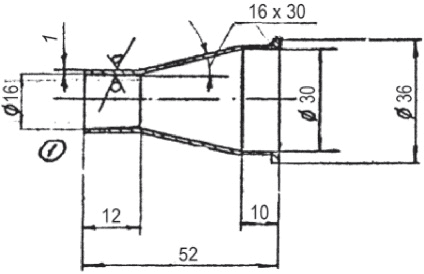

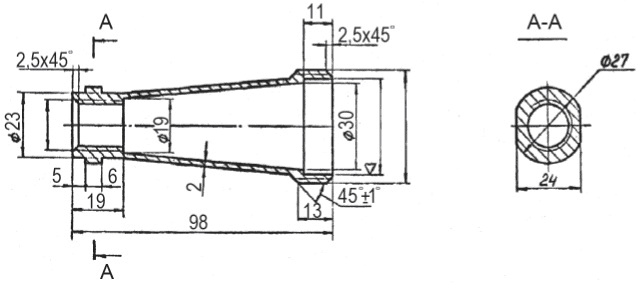

Рис. Л.3.2. Патрубок. Конус

Рис. Л.3.3. Патрубок. Труба

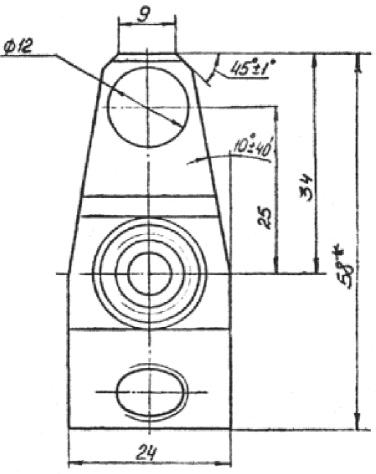

Рис. Л.3.4. Диффузор

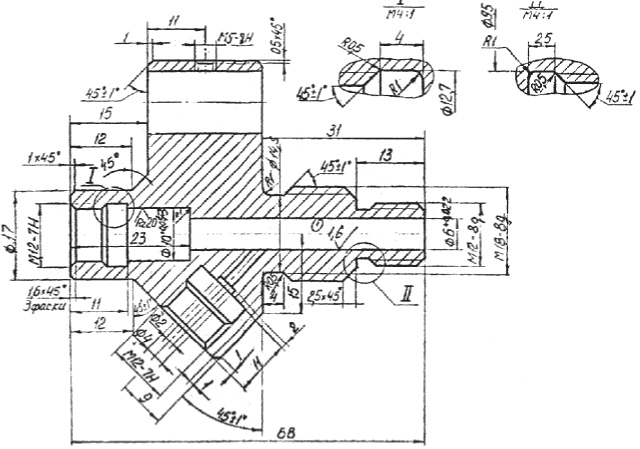

Рис. Л.3.5. Корпус

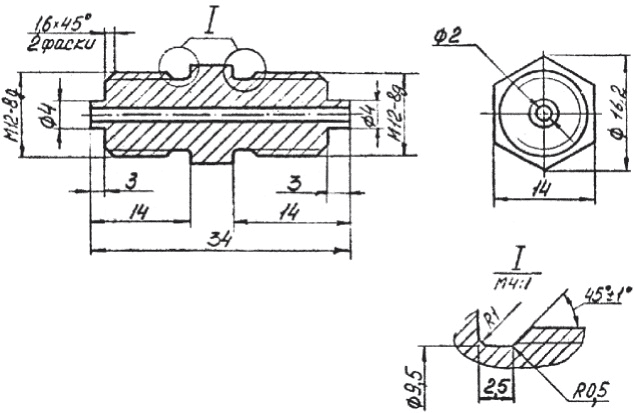

Рис. Л.3.6. Штуцер

Рис. Л.3.7. Сопло

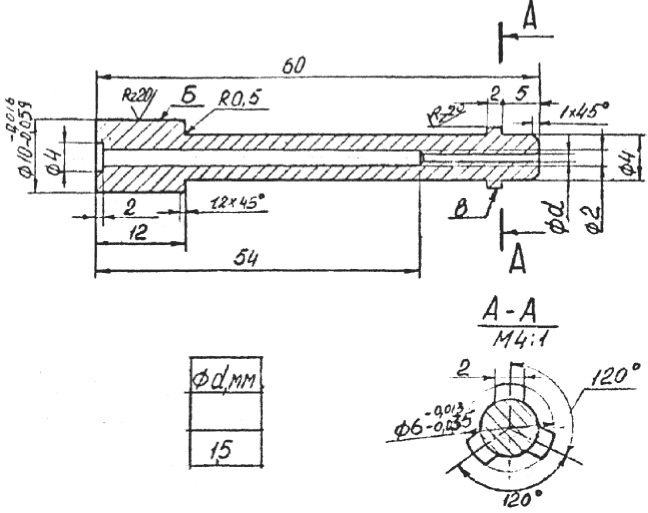

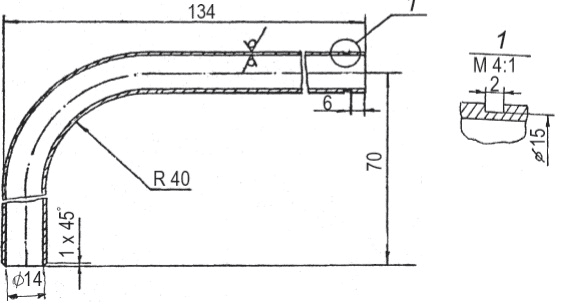

Рис. Л.3.8. Распылитель

Рис. Л.3.9. Гайка

Рис. Л.3.10. Кольцо

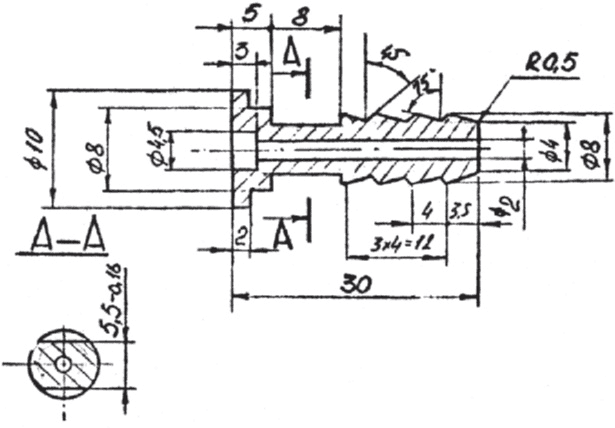

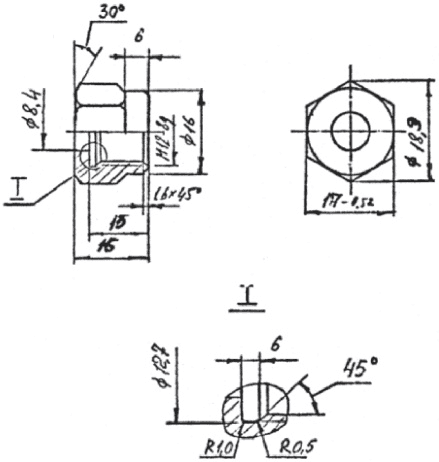

Рис. Л.3.11. Ниппель

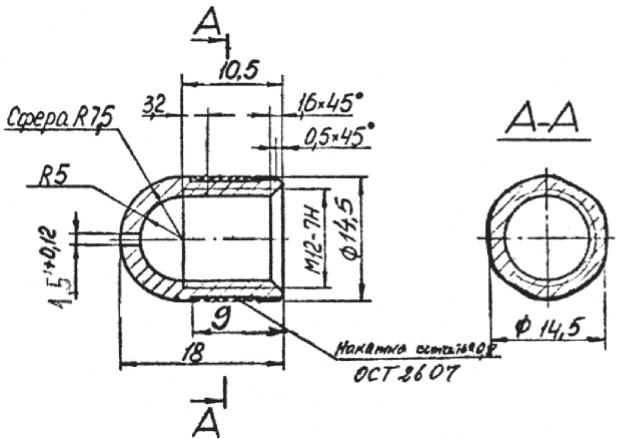

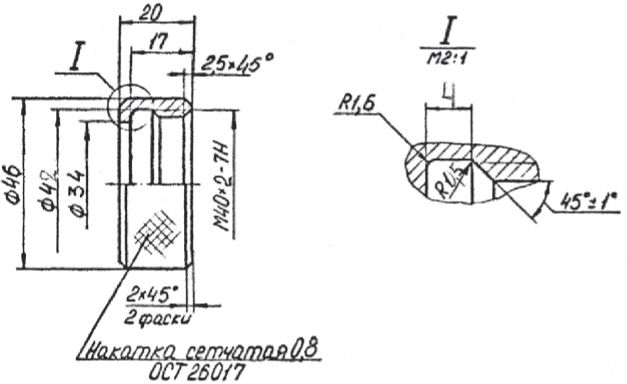

Рис. Л.3.12. Гайка накидная

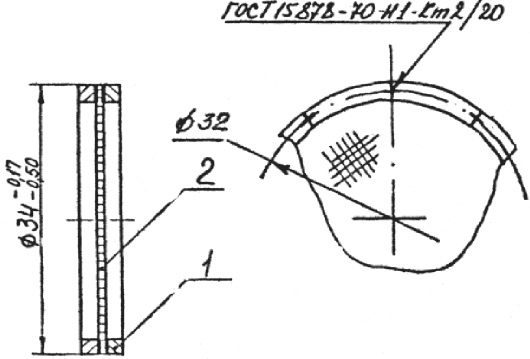

Рис. Л.3.13. Кассета. Сборочный чертеж

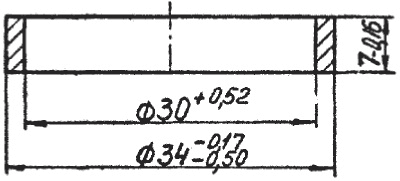

Рис. Л.3.13.1. Кольцо. Ст. 3 ГОСТ 380-71

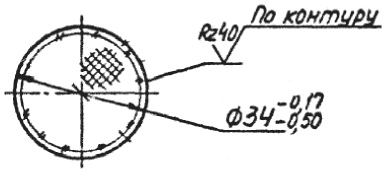

Рис. Л.3.13.2. Сетка

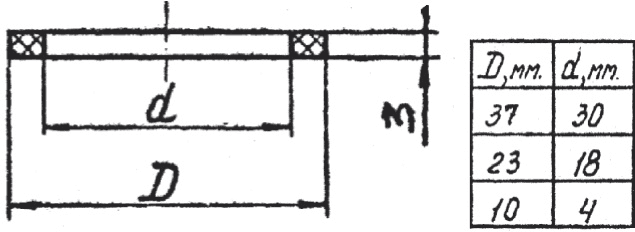

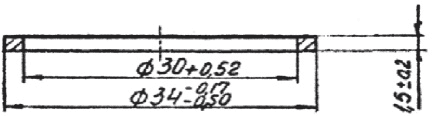

Рис. Л.3.14. Прокладка. Фторопласт ГОСТ 10007-72
