II. Описание границ приаэродромной территории аэродрома гражданской авиации Купол
II. Описание границ приаэродромной территории аэродрома
гражданской авиации Купол
4. Описание границ приаэродромной территории аэродрома гражданской авиации Купол в соответствии с подпунктом "а" пункта 3 Положения включает перечень координат характерных точек границ.
4.1. Граница приаэродромной территории аэродрома гражданской авиации Купол установлена по границе наиболее удаленных от контрольной точки аэродрома (далее - КТА) внешних границ подзон.
4.2. Перечень координат характерных точек границ приаэродромной территории аэродрома гражданской авиации Купол приведен в таблице 1.1.
Таблица 1.1
Обозначение характерных точек границ
Координата МСК 87
X
Y
1
2
3
1
1 196 361.933
5 444 741.613
2
1 197 531.666
5 441 594.360
3
1 199 522.697
5 438 644.245
4
1 202 152.767
5 436 246.343
5
1 205 273.768
5 434 535.667
6
1 208 709.958
5 433 608.532
7
1 212 267.850
5 433 517.138
8
1 215 747.108
5 434 266.629
9
1 218 951.823
5 435 814.812
10
1 221 701.537
5 438 074.518
11
1 223 841.406
5 440 918.519
12
1 225 250.918
5 444 186.680
13
1 225 850.626
5 447 693.901
14
1 242 224.275
5 446 780.326
15
1 241 372.507
5 455 899.735
16
1 225 451.137
5 451 968.995
17
1 224 211.981
5 455 304.452
18
1 222 221.264
5 458 254.980
19
1 219 591.332
5 460 653.358
20
1 216 470.291
5 462 364.497
21
1 213 033.915
5 463 292.018
22
1 209 475.740
5 463 383.675
23
1 205 996.166
5 462 634.307
24
1 202 791.166
5 461 086.123
25
1 200 041.241
5 458 826.328
26
1 197 901.255
5 455 982.203
27
1 196 491.713
5 452 713.938
28
1 195 891.976
5 449 205.598
29
1 179 518.150
5 450 117.102
30
1 180 371.439
5 440 998.016
31
1 196 291.806
5 444 930.576
4.3. Кадастровые кварталы, в границах территорий которых полностью или частично расположена приаэродромная территория аэродрома гражданской авиации Купол, не выделялись.
4.4. Приаэродромная территория аэродрома гражданской авиации Купол полностью расположена в границах муниципальных образований, приведенных в таблице 1.3.
Таблица 1.3
N п/п
Муниципальное образование
Адрес
1
Чукотский автономный округ, Билибинский район
Чукотский автономный округ, Билибинский район, аэродром Купол
Населенные пункты в пределах приаэродромной территории отсутствуют.

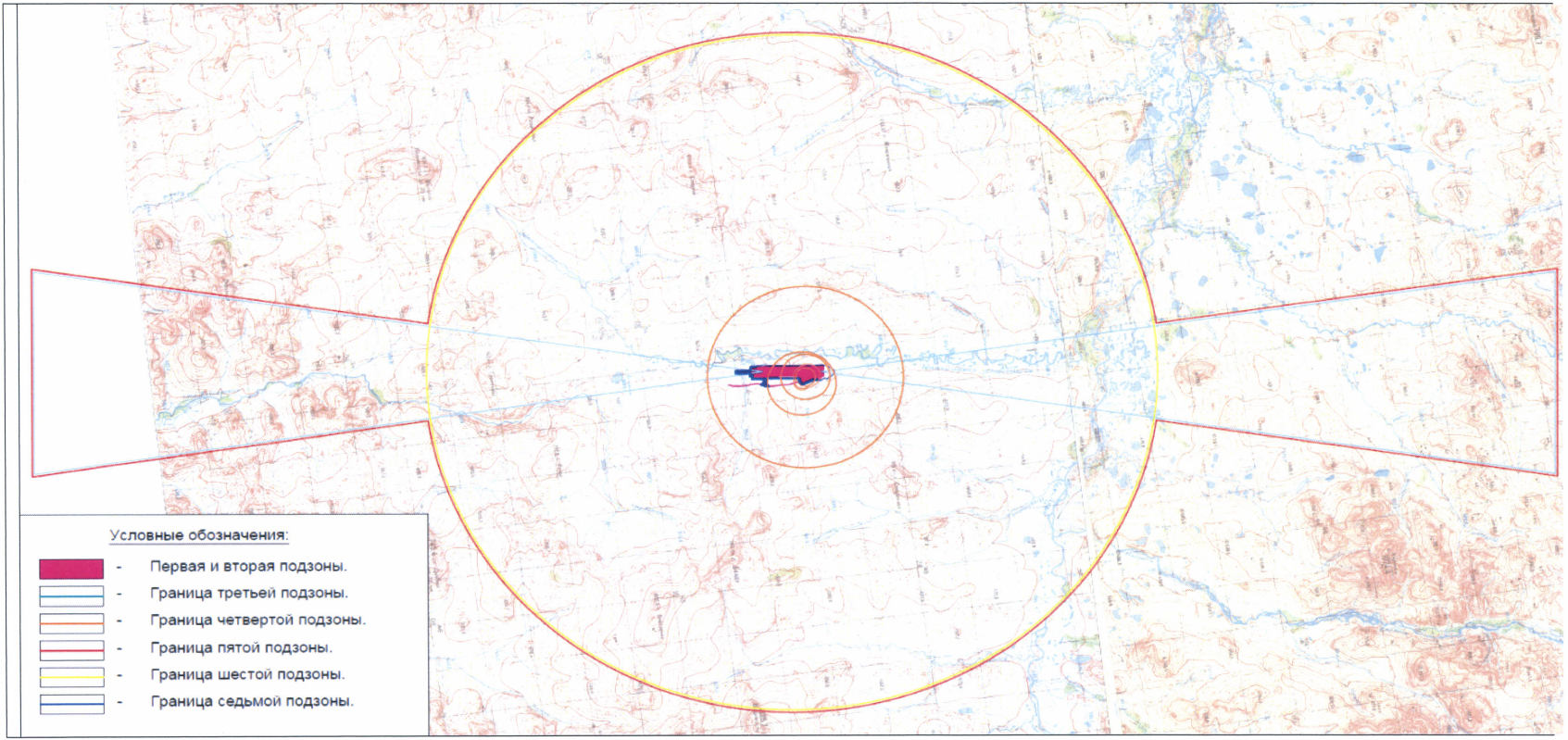

4.5. Графическое изображение границ приаэродромной территории аэродрома гражданской авиации Купол.
5. Описание границ первой подзоны включает:
5.1. Первая подзона приаэродромной территории аэродрома гражданской авиации Купол выделена по внешним границам земельных участков, предоставленных для размещения и эксплуатации зданий, сооружений и оборудования аэродрома, подлежащих размещению в указанной подзоне, отграничивающей такие земельные участки от земельных участков, предназначенных для иных целей.
5.2. Перечень координат характерных точек границ первой подзоны приаэродромной территории аэродрома гражданской авиации Купол приведен в таблице 2.1.
Таблица 2.1
Обозначение характерных точек границ
Координата МСК 87
X
Y
1
2
3
1
1 208 598.661
5 448 188.222
2
1 209 194.521
5 448 241.171
3
1 209 213.808
5 448 068.248
4
1 212 172.153
5 448 305.671
5
1 212 135.190
5 448 757.853
6
1 212 033.917
5 448 788.998
7
1 211 961.175
5 448 923.740
8
1 211 740.403
5 448 879.859
9
1 211 188.255
5 449 067.776
10
1 211 101.678
5 448 655.575
11
1 210 280.609
5 448 583.016
12
1 210 271.636
5 448 688.354
13
1 209 776.434
5 448 649.420
14
1 209 760.675
5 448 811.997
15
1 209 849.843
5 448 992.877
16
1 209 788.070
5 448 988.570
17
1 209 719.085
5 448 959.441
18
1 209 579.891
5 448 894.626
19
1 209 661.552
5 448 829.298
20
1 209 705.552
5 448 849.901
21
1 209 678.437
5 448 804.344
22
1 209 693.969
5 448 642.928
23
1 209 224.090
5 448 601.829
24
1 209 234.511
5 448 490.598
25
1 209 167.375
5 448 484.673
26
1 209 182.228
5 448 351.395
27
1 208 590.760
5 448 299.767
28
1 211 153.422
5 448 901.928
29
1 211 436.718
5 448 843.956
30
1 211 527.724
5 448 837.151
31
1 211 600.127
5 448 823.337
33
1 211 647.278
5 448 803.986
34
1 211 726.276
5 448 787.469
35
1 211 720.333
5 448 755.621
36
1 211 967.305
5 448 779.474
37
1 211 986.909
5 448 782.277
38
1 211 997.591
5 448 849.200
39
1 211 968.948
5 448 883.948
40
1 211 793.051
5 448 876.447
41
1 211 782.650
5 448 816.318
42
1 211 757.313
5 448 820.297
43
1 211 752.192
5 448 797.490
44
1 211 730.998
5 448 802.608
45
1 211 652.308
5 448 817.165
46
1 211 599.871
5 448 834.846
47
1 211 529.564
5 448 851.496
48
1 211 438.857
5 448 857.500
49
1 211 156.927
5 448 918.599
5.3. Муниципальное образование, в границах территории которого полностью или частично расположена подзона, приведено в таблице 2.2.
Таблица 2.2
Муниципальное образование
Чукотский автономный округ, Билибинский район

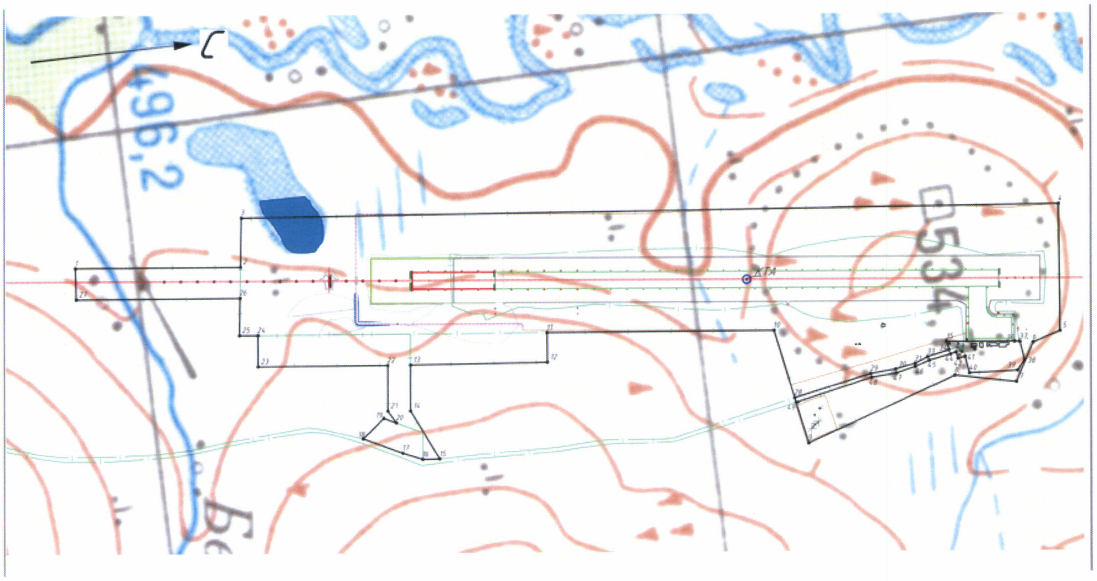

5.4. Графическое изображение границ первой подзоны приаэродромной территории аэродрома гражданской авиации Купол.
6. Описание границ второй подзоны включает:
6.1. Вторая подзона приаэродромной территории аэродрома гражданской авиации Купол выделена по внешним границам земельных участков, предоставленных для перспективного строительства, реконструкции, размещения и эксплуатации зданий, сооружений и оборудования, подлежащих размещению в указанной подзоне, отграничивающей такие земельные участки от земельных участков, предназначенных для иных целей.
6.2. Перечень координат характерных точек границ второй подзоны приаэродромной территории аэродрома гражданской авиации Купол приведен в таблице 3.1.
Таблица 3.1
Обозначение характерных точек границ
Координата МСК 87
X
Y
1
2
3
1
1 208 222.061
5 448 777.106
2
1 208 405.939
5 448 836.777
3
1 208 487.579
5 448 854.760
4
1 208 660.283
5 448 869.729
5
1 208 833.872
5 448 877.466
6
1 208 952.244
5 448 874.763
7
1 209 083.107
5 448 859.594
8
1 209 386.935
5 448 835.826
9
1 209 443.326
5 448 848.663
10
1 209 579.891
5 448 894.626
11
1 209 719.085
5 448 959.441
12
1 209 788.070
5 448 988.570
13
1 209 849.843
5 448 992.877
14
1 209 991.434
5 448 990.693
15
1 210 212.046
5 448 993.320
16
1 210 278.550
5 448 993.567
17
1 210 421.236
5 448 984.452
18
1 210 472.461
5 448 984.722
19
1 210 666.167
5 449 001.504
20
1 210 708.740
5 449 000.533
21
1 210 796.318
5 448 980.397
22
1 211 077.164
5 448 917.541
23
1 211 436.718
5 448 843.956
24
1 211 527.724
5 448 837.151
25
1 211 600.127
5 448 823.337
26
1 211 647.278
5 448 803.986
27
1 211 727.092
5 448 787.295
28
1 211 720.333
5 448 755.621
29
1 211 801.303
5 448 763.956
30
1 211 967.305
5 448 779.474
31
1 211 986.909
5 448 782.277
32
1 211 997.591
5 448 849.200
33
1 211 968.948
5 448 883.948
34
1 211 793.051
5 448 876.447
35
1 211 782.650
5 448 816.318
36
1 211 757.313
5 448 820.297
37
1 211 752.192
5 448 797.490
38
1 211 730.998
5 448 802.608
39
1 211 652.308
5 448 817.165
40
1 211 599.871
5 448 834.846
41
1 211 529.564
5 448 851.496
42
1 211 438.857
5 448 857.500
43
1 211 148.237
5 448 920.479
44
1 210 989.093
5 448 954.966
45
1 210 801.078
5 448 994.496
46
1 210 710.098
5 449 013.379
47
1 210 666.852
5 449 013.432
48
1 210 482.633
5 449 000.448
49
1 210 366.890
5 449 002.637
50
1 210 278.790
5 449 007.815
51
1 210 212.356
5 449 007.178
52
1 210 033.222
5 449 005.772
53
1 209 944.767
5 449 003.912
54
1 209 783.276
5 449 009.868
55
1 209 712.207
5 448 973.974
56
1 209 574.542
5 448 909.226
57
1 209 491.471
5 448 876.357
58
1 209 440.550
5 448 859.758
59
1 209 387.240
5 448 852.143
60
1 209 290.758
5 448 855.910
61
1 209 084.076
5 448 872.921
62
1 209 009.355
5 448 882.870
63
1 208 914.223
5 448 891.522
64
1 208 832.573
5 448 891.807
65
1 208 658.589
5 448 886.330
66
1 208 484.851
5 448 869.554
67
1 208 401.538
5 448 849.875
68
1 208 215.910
5 448 790.398
6.3. Муниципальное образование, в границах территории которого полностью или частично расположена подзона, приведено в таблице 3.2.
Таблица 3.2
Муниципальное образование
Чукотский автономный округ, Билибинский район

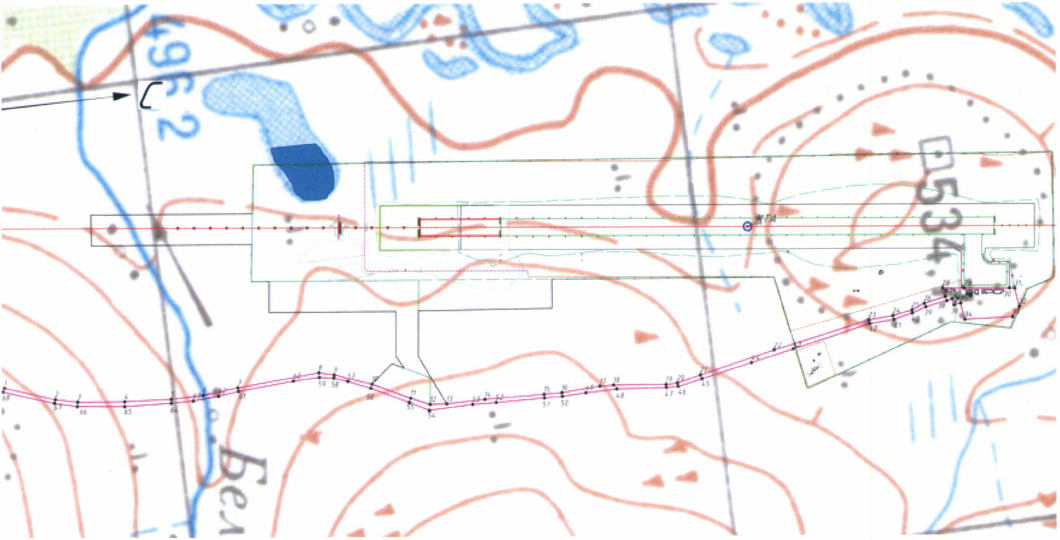

6.4. Графическое изображение границ второй подзоны приаэродромной территории аэродрома гражданской авиации Купол.
7. Описание границ третьей подзоны включает:
7.1. Третья подзона приаэродромной территории аэродрома гражданской авиации Купол выделена в границах полос воздушных подходов, установленных в соответствии с Федеральными правилами использования воздушного пространства Российской Федерации, утвержденными постановлением Правительства Российской Федерации от 11 марта 2010 г. N 138, и с учетом ограничительных поверхностей аэродрома в соответствии с Федеральными авиационными правилами "Требования, предъявляемые к аэродромам, предназначенным для взлета, посадки, руления и стоянки гражданских воздушных судов", утвержденными приказом Министерства транспорта Российской Федерации от 25 августа 2015 г. N 262 (зарегистрирован Министерством юстиции Российской Федерации 9 октября 2015 г., регистрационный N 39264), с изменениями, внесенными приказом Министерства транспорта Российской Федерации от 24 ноября 2017 г. N 495 (зарегистрирован Министерством юстиции Российской Федерации 21 декабря 2017 г., регистрационный N 49344) (далее - ФАП-262).
7.2. Перечень координат характерных точек границы третьей подзоны приаэродромной территории аэродрома гражданской авиации Купол приведен в таблице 4.1.
Таблица 4.1
Обозначение характерных точек границ
Координата МСК 87
X
Y
1
1 196 361.933
5444 741.613
2
1 197 531.666
5 441 594.360
3
1 199 522.697
5 438 644.245
4
1 202 152.767
5 436 246.343
5
1 205 273.768
5 434 535.667
6
1 208 709.958
5 433 608.532
7
1 212 267.850
5 433 517.138
8
1 215 747.108
5 434 266.629
9
1 218 951.823
5 435 814.812
10
1 221 701.537
5 438 074.518
11
1 223 841.406
5 440 918.519
12
1 225 250.918
5 444 186.680
13
1 225 850.626
5 447 693.901
14
1 242 224.275
5 446 780.326
15
1 241 372.507
5 455 899.735
16
1 225 451.137
5 451 968.995
17
1 224 211.981
5 455 304.452
18
1 222 221.264
5 458 254.980
19
1 219 591.332
5 460 653.358
20
1 216 470.291
5 462 364.497
21
1 213 033.915
5 463 292.018
22
1 209 475.740
5 463 383.675
23
1 205 996.166
5 462 634.307
24
1 202 791.166
5 461 086.123
25
1 200 041.241
5 458 826.328
26
1 197 901.255
5 455 982.203
27
1 196 491.713
5 452 713.938
28
1 195 891.976
5 449 205.598
29
1 179 518.150
5 450 117.102
30
1 180 371.439
5 440 998.016
31
1 196 291.806
5 444 930.576
7.3. Перечень координат характерных точек границ секторов третьей подзоны приведен в таблице 4.2.
Таблица 4.2
Обозначение характерных точек границ
Координата МСК 87
X
Y
Полосы воздушных подходов
1
1 196 361.933
5444 741.613
2
1 197 531.666
5 441 594.360
3
1 199 522.697
5 438 644.245
4
1 202 152.767
5 436 246.343
5
1 205 273.768
5 434 535.667
6
1 208 709.958
5 433 608.532
7
1 212 267.850
5 433 517.138
8
1 215 747.108
5 434 266.629
9
1 218 951.823
5 435 814.812
10
1 221 701.537
5 438 074.518
11
1 223 841.406
5 440 918.519
12
1 225 250.918
5 444 186.680
13
1 225 850.626
5 447 693.901
14
1 242 224.275
5 446 780.326
15
1 241 372.507
5 455 899.735
16
1 225 451.137
5 451 968.995
17
1 224 211.981
5 455 304.452
18
1 222 221.264
5 458 254.980
19
1 219 591.332
5 460 653.358
20
1 216 470.291
5 462 364.497
21
1 213 033.915
5 463 292.018
22
1 209 475.740
5 463 383.675
23
1 205 996.166
5 462 634.307
24
1 202 791.166
5 461 086.123
25
1 200 041.241
5 458 826.328
26
1 197 901.255
5 455 982.203
27
1 196 491.713
5 452 713.938
28
1 195 891.976
5 449 205.598
29
1 179 518.150
5 450 117.102
30
1 180 371.439
5 440 998.016
31
1 196 291.806
5 444 930.576
32
1 209 818.509
5 448 271.290
33
1 209 801.977
5 448 430.425
34
1 211 927.720
5 448 629.153
35
1 211 939.032
5 448 469.530
Внешняя горизонтальная поверхность
1
1 197 014.583
5 443 099.902
2
1 198 149.623
5 440 764.721
3
1 199 670.378
5 438 660.295
4
1 201 531.270
5 436 849.684
5
1 203 676.530
5 435 387.140
6
1 206 041.870
5 434 316.487
7
1 208 556.408
5 433 669.803
8
1 211 144.794
5 433 466.466
9
1 213 729.466
5 433 712.568
10
1 216 232.971
5 434 400.736
11
1 218 580.289
5 435 510.350
12
1 220 701.079
5 437 008.165
13
1 222 531.785
5 438 849.300
14
1 224 017.541
5 440 978.587
15
1 225 113.817
5 443 332.222
16
1 225 787.753
5 445 839.675
17
1 226 019.142
5 448 425.804
18
1 225 801.041
5 451 013.105
19
1 225 139.977
5 453 524.038
20
1 224 055.753
5 455 883.347
21
1 222 580.857
5 458 020.317
22
1 220 759.488
5 459 870.897
23
1 218 646.230
5 461 379.616
24
1 216 304.419
5 462 501.251
25
1 213 804.245
5 463 202.179
26
1 210 572.980
5 463 456.033
27
1 207 994.019
5 463 154.132
28
1 205 505.780
5 462 411.953
29
1 203 182.841
5 461 251.745
30
1 201 094.825
5 459 708.286
31
1 199 304.311
5 457 827.842
32
1 197 864.959
5 455 666.778
33
1 196 819.900
5 453 289.868
34
1 196 200.449
5 450 768.352
35
1 196 025.162
5 448 177.805
36
1 196 299.281
5 445 595.862
Коническая поверхность
2-1
1 207 793.154
5 442 701.186
2-2
1 210 369.499
5 442 377.679
2-3
1 212 489.991
5 442 575.912
2-4
1 214 634.871
5 443 193.547
2-5
1 216 462.103
5 444 616.750
2-6
1 217 614.066
5 446 626.054
2-7
1 217 919.065
5 448 922.000
2-8
1 217 331.624
5 451 162.395
2-9
1 215 939.284
5 453 013.315
2-10
1 213 949.561
5 454 198.878
2-11
1 211 372.594
5 454 522.479
2-12
1 209 337.348
5 454 331.603
2-13
1 207 107.156
5 453 706.454
2-14
1 205 279.982
5 452 283.089
2-15
1 204 128.157
5 450 273.665
2-16
1 203 823.345
5 447 977.688
2-17
1 204 410.960
5 445 737.362
2-18
1 205 803.410
5 443 886.584
Внутренняя горизонтальная поверхность
1-1
1 207 537.762
5 445 060.272
1-2
1 210 183.358
5 444 368.754
1-3
1 212 303.862
5 444 566.989
1-4
1 213 264.225
5444 778.168
1-5
1 214 888.218
5 445 855.696
1-6
1 215 810.157
5 447 572.810
1-7
1 215 811.112
5 449 521.781
1-8
1 214 890.844
5 451 239.814
1-9
1 213 267.869
5 452 318.937
1-10
1 211 559.322
5 452 531.404
1-11
1 209 367.088
5 452 325.805
1-12
1 206 321.439
5 450 305.185
1-13
1 205 812.169
5 448 423.924
1-14
1 206 252.464
5 446 525.344
Поверхность ограничения препятствий с Магнитного курса посадки 010
(далее - МКпос 010°)
Поверхность взлета
9
1 212 089.313
5 448 473.453
10
1 212 072.561
5 448 652.653
11
1 219 235.522
5 450 236.068
12
1 226 921.245
5 450 954.395
13
1 227 107.299
5 448 963.281
14
1 219 421.617
5 448 244.956
Переходная поверхность
1-1
1 212 089.313
5 448 473.453
1-2
1 209 765.308
5 448 195.937
1-3
1 206 493.079
5 447 387.920
1-4
1 212 139.410
5 447 937.551
2-1
1 212 072.561
5 448 652.653
2-2
1 209 737.386
5 448 494.602
2-3
1 206 371.522
5 448 682.163
2-4
1 212 022.447
5 449 188.721
Полный текст документа вы можете просмотреть в коммерческой версии КонсультантПлюс.
