4.3. Последовательность расчета

Участок газопровода от МГ до места разрыва на площадочных сооружениях КС, ГРС и АГНКС может состоять из нескольких участков с различным диаметром труб исходя из технологической схемы объекта. При этом характер истечения при аварии на площадочных сооружениях определяется наименьшей пропускной способностью участка труб с максимальным гидравлическим сопротивлением. При условии большого гидравлического сопротивления участка падение давления в нем за счет трения велико, и истечение газа быстро переходит в установившийся квазистационарный режим, при этом квазистадионарный расход мал. Рассмотрим аварию на примере КС (рисунок 4). На формирование аварийного выброса сильно влияет с какой ("низкой" или "высокой") стороны от КС произошла авария. При аварии с "высокой" стороны может реализоваться два варианта:

а) авария между ГПА и отсечным клапаном;

б) авария между отсечным клапаном и крановым узлом Кр8.

Авария типа а) очень быстро обнаруживается, локализуется без крупных последствий и больших выбросов газа. С точки зрения оценки риска рассматривать эту ситуацию нецелесообразно. Авария типа б) может быть оценена в соответствии с пунктом 1 текущего приложения.

Рис. 4. Эквивалентная схема основного потока газа

на типовой КС

При аварии с "низкой стороны" истечение может быть рассчитано по эквивалентной модели "толстая труба - патрубок", в которой МГ является "толстой" трубой А-Б (рисунки 5, 6) с присоединенным к ней патрубком Б-С от МГ до места разрыва. В качестве патрубка принимается однородный участок с наибольшим гидравлическим сопротивлением.

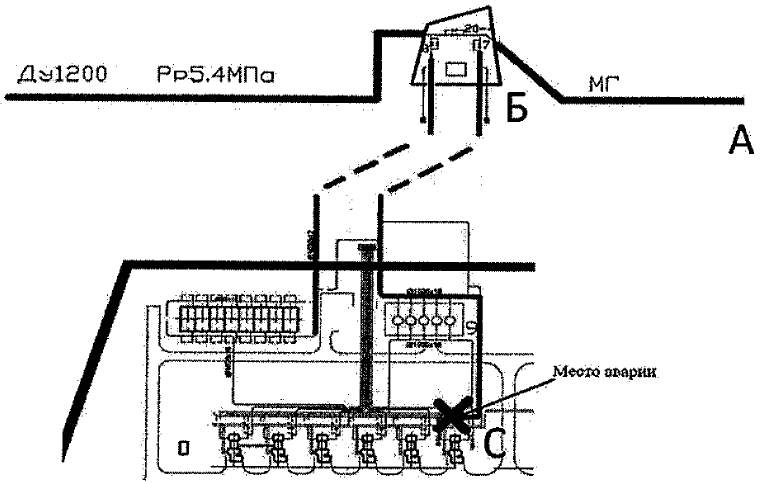

Рис. 5. Схема возможной аварии на площадочных сооружениях

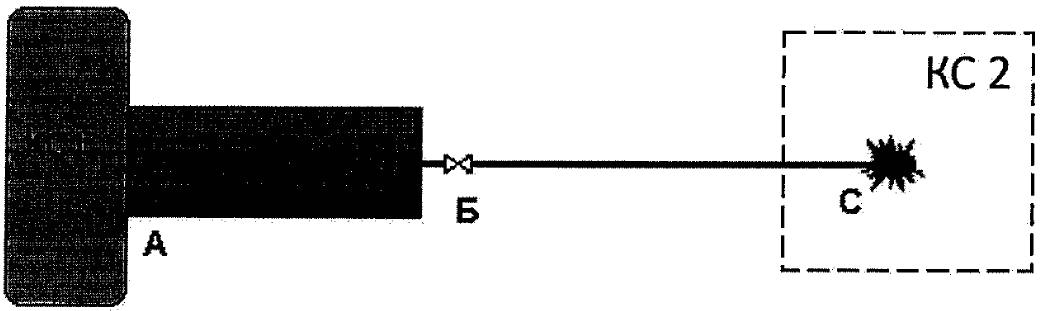

Рис. 6. Эквивалентная схема аварии на площадочных

сооружениях КС, ГРС и АГНКС

В начале истечения реализуется переходный процесс формирования квазистационарного распределения скорости по длине (патрубка), а затем при его достижении расход газа далее изменяется достаточно медленно в соответствии с процессами формирования течения газа в "толстой" трубе МГ (участок А-Б на рисунке 6) до времени перекрытия запорного крана Кр7 (рисунок 4).

Расчет истечения газа производится в два этапа. На первом этапе рассчитывается аварийный расход газа от момента аварии до момента закрытия линейного крана Кр7. На втором - аварийный расход газа из отсеченной секции до его полного истечения.
