Часть I - Метеорология

Условия обледенения Приложения O определяются параметрами высоты, вертикальной и горизонтальной протяженности, температуры, водности и распределения водной массы как функции распределения диаметра капель.

(a) Переохлажденная морось (Условия со спектром максимальных диаметров капель от 100 мкм до 500 мкм):

(1) Диапазон барометрической высоты: 0 - 6706 м (22 000 футов) относительно среднего уровня моря (MSL).

(2) Максимальная вертикальная протяженность: 3656 м (12 000 футов).

(3) Горизонтальная протяженность: стандартное расстояние в 32,2 км (17,4 морских миль).

(4) Полная водность:

Примечание: Значения водности (LWC - Liquid water content) в граммах на кубический метр (г/м³) определяются для стандартной горизонтальной протяженности в 32,2 км (17,4 морских миль).

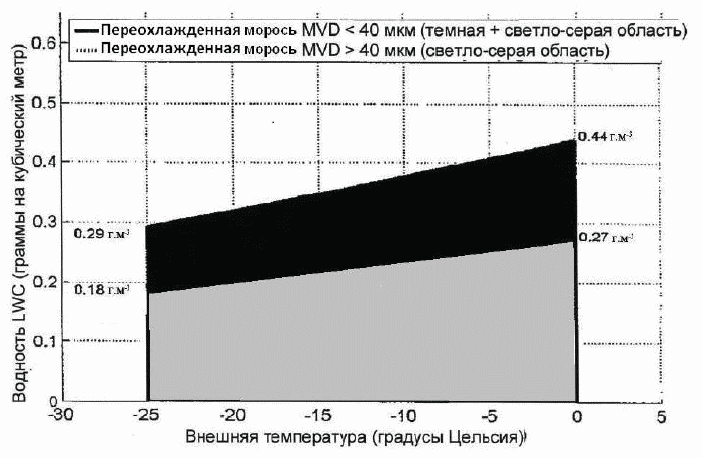

Рисунок 1 - Приложение O, Переохлажденная морось, Водность

(5) Распределение диаметра капель

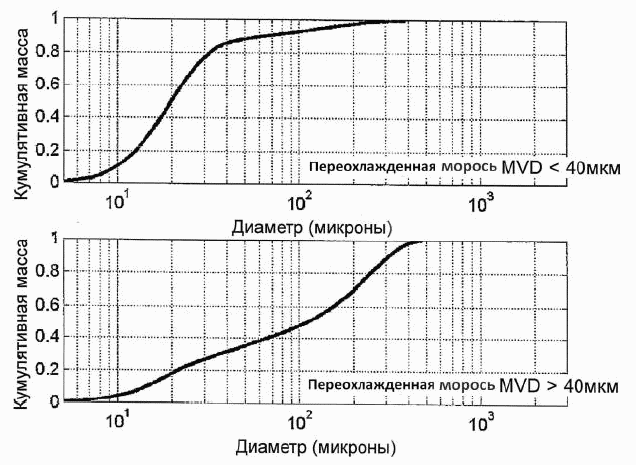

Рисунок 2 - Приложение O, Переохлажденная морось,

Распределение диаметра капель

(6) Область высот и температур:

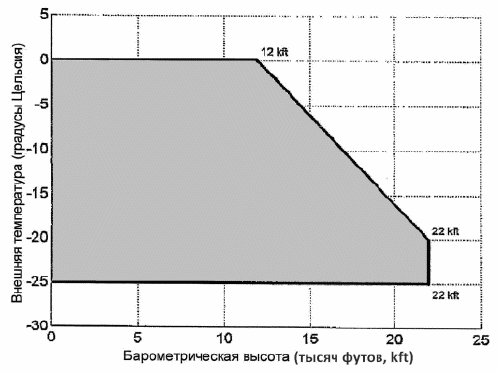

Рисунок 3 - Приложение O, Переохлажденная морось,

Высота и температура

(b) Переохлажденный дождь (Условия со спектром максимальных диаметров капель больше 500 мкм):

(1) Диапазон барометрической высоты: 0 - 3656 м (12 000 футов) относительно среднего уровня моря (MSL).

(2) Максимальная вертикальная протяженность: 2134 м (7 000 футов).

(3) Горизонтальная протяженность: стандартное расстояние в 32,2 км (17,4 морских миль).

(4) Полная водность:

Примечание: Значения водности (LWC - Liquid water content) в граммах на кубический метр (г/м³) определяются для стандартной горизонтальной протяженности в 32,2 км (17,4 морских миль).

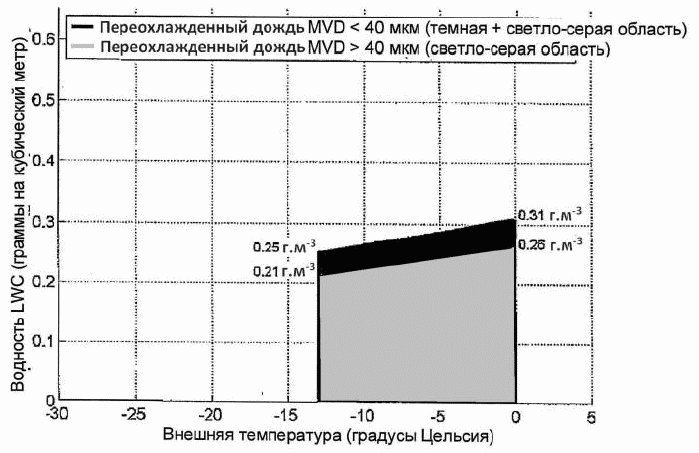

Рисунок 4 - Приложение O, Переохлажденный дождь, Водность

(5) Распределение диаметра капель:

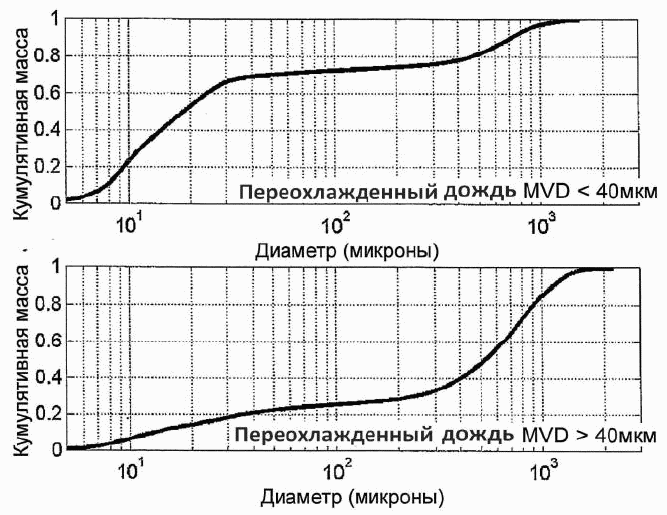

Рисунок 5 - Приложение O, Переохлажденный дождь,

Распределение диаметра капель

(6) Область высот и температур:

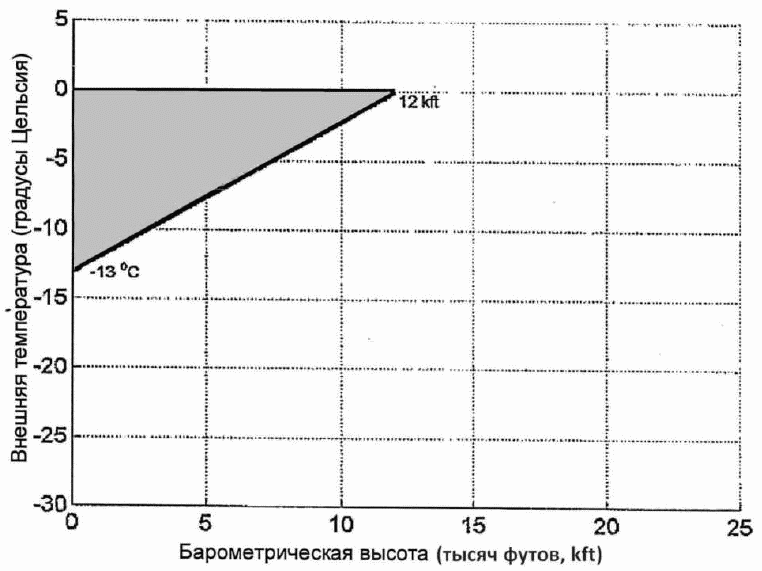

Рисунок 6 - Приложение O, Переохлажденный дождь,

Высота и температура

(c) Горизонтальная протяженность:

Водность для условий переохлажденной мороси и переохлажденного дождя при горизонтальной протяженности, отличающейся от стандартной в 32,2 км (17,4 морских миль), можно определить по значению водности, определенной из Рис. 1 или Рис. 4, умноженному на коэффициент, приведенный на Рис. 7, который определяется следующим уравнением:

S = 1,266 - 0,213 log₁₀(H)

где S - Масштабный коэффициент водности (безразмерный), а H - горизонтальная протяженность в морских милях.

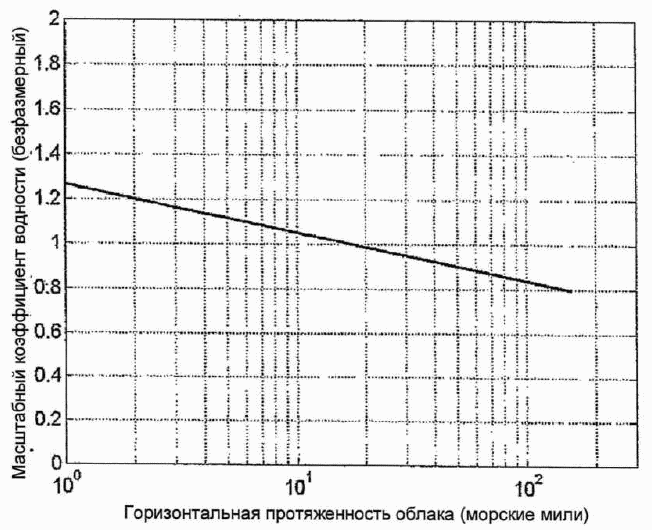

Рисунок 7 - Приложение O, Переохлажденная морось

и переохлажденный дождь. Горизонтальная протяженность
