Приложение P

ОБЛАСТЬ
ОБЛЕДЕНЕНИЯ СО СМЕШАННОЙ ФАЗОЙ И КРИСТАЛЛИЧЕСКИМ ЛЬДОМ
(МОЩНАЯ КОНВЕКТИВНАЯ ОБЛАЧНОСТЬ)

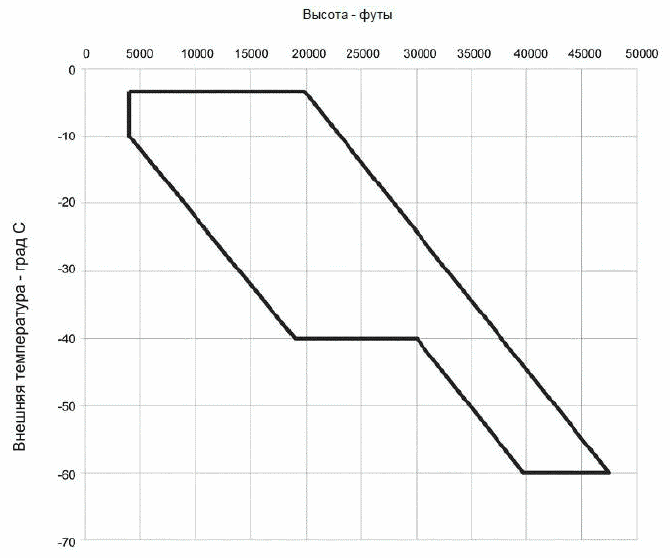

Область обледенения с кристаллическим льдом изображена на Рисунке 1 ниже.

Общее содержание воды (total water content - TWC) в данной области в г/м³ установлено на основании адиабатического градиента изменения с высотой, определенного конвективным подъемом воздуха с относительной влажностью 90% от уровня моря до больших высот и приведенного с коэффициентом 0,65 к протяженности стандартного облака в 32,2 км (17,4 морских миль). На Рис. 2 показано общее содержание воды (TWC) для такой протяженности облака в диапазоне внешних температур в области кристаллического льда, указанной на Рисунке 1.

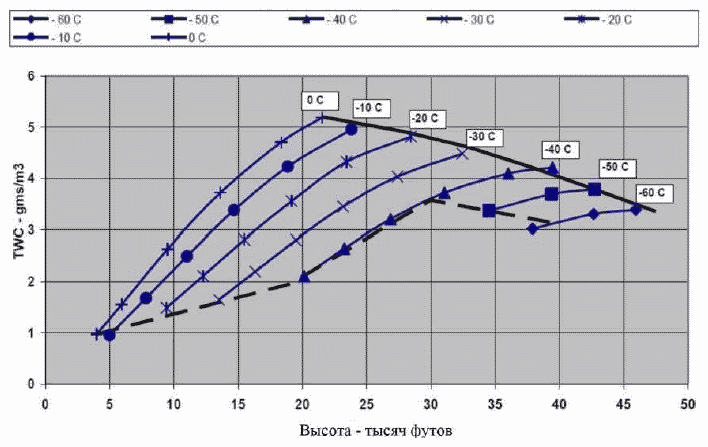

Рисунок 2 - Приложение P. Общее содержание воды (TWC)

Уровни TWC: Для стандартной протяженности облака

32,2 км. (17,4 морских миль)

(Приведено на основании адиабатического

градиента изменения с высотой от уровня моря

и 90% относительной влажности)

Обозначения: внешняя температура

Диапазон средних (медианных) массовых размеров (median mass dimension, MMD) кристаллов льда, определенный на основании измерений вблизи центров конвективных гроз, составляет 50 - 200 микрон (эквивалентный сферический размер). Общее содержание воды (TWC) может трактоваться как находящееся полностью в замороженном состоянии (кристаллы льда) за исключением указанного в Таблице 1.

Таблица 1 - Переохлажденная жидкая доля общего содержания

воды TWC

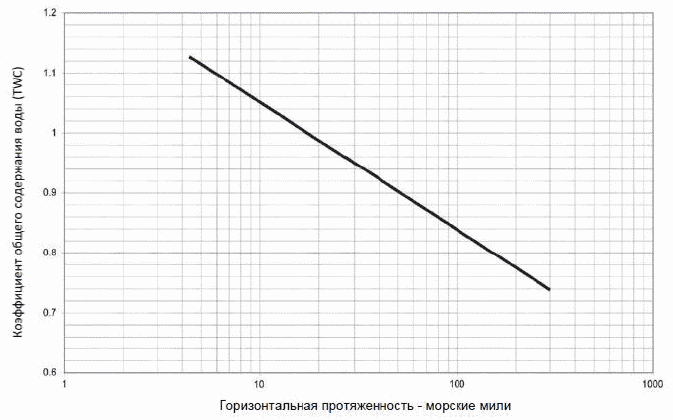

Уровни общего содержания воды TWC, показанные на Рисунке 2, представляют собой значения TWC для стандартной протяженности области воздействия (горизонтальной длины облака) в 32,2 км (17,4 морских миль), которые должны быть пересчитаны с учетом длины области воздействия условий обледенения (рисунок 3).

Условия высотного кристаллического льда

Коэффициент зависимости общего содержания воды

от протяженности области воздействия

Рисунок 3
