Дополнение E

УСЛОВИЯ ОБЛЕДЕНЕНИЯ

Метеорологические условия обледенения определяются следующими параметрами: водностью, среднеарифметическим диаметром капель, температурой наружного воздуха, протяженностью зоны обледенения.

(a) Максимальное длительное обледенение. Определяется значениями водности, представленными на рис. E1 и E2, при горизонтальной протяженности зоны обледенения от 32 до 200 км в диапазоне температур наружного воздуха и высот, приведенном на рис E3. Для любой температуры наружного воздуха и горизонтальной протяженности зоны обледенения принимаются постоянными вертикальная протяженность облака, равная 2000 м, и среднеарифметический диаметр капель, равный 20 мкм. Приведенные на рис. E1 значения водности являются максимальными на высотах выше 1200 м. На высотах от 1200 до 500 м водность изменяется по линейному закону от соответствующих значений, представленных на рис. E1, до нуля на уровне аэродрома, при этом на высотах менее 500 м водность принимается равной значению на высоте 500 м (см. рис. E2).

b) Максимальное кратковременное обледенение. Определяется значениями водности, представленными на рис. E4, при горизонтальной протяженности зоны обледенения от 5 до 10 км в диапазоне температур наружного воздуха и высот, приведенном на рис. E5. Для любой температуры наружного воздуха принимается постоянным среднеарифметический диаметр капель, равный 20 мкм.

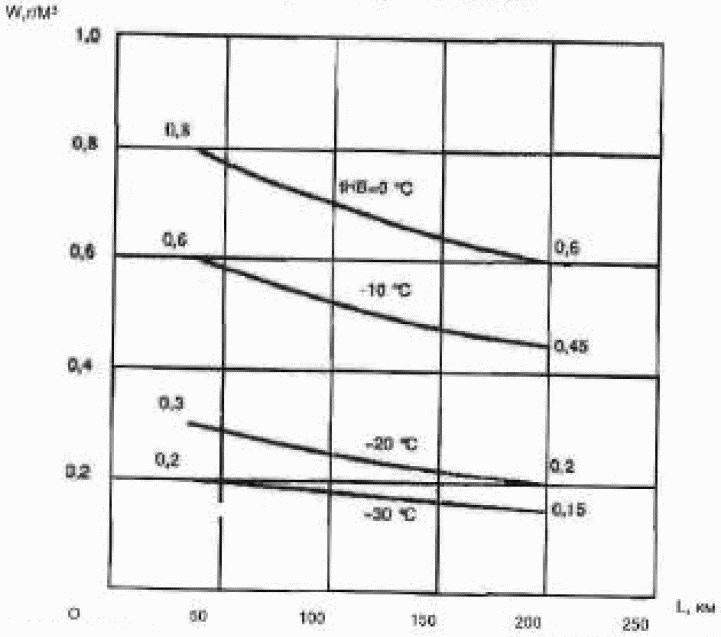

Рисунок E1. Зависимость водности от горизонтальной

протяженности зоны обледенения в условиях максимального

длительного обледенения в диапазоне высот от 0 до 9500 м

для облаков (слоистообразных) с максимальной вертикальной

протяженностью 2000 м. и среднеарифметическим

диаметром капель 20 мкм.

Рисунок E2. Зависимость водности от вертикальной

протяженности зоны обледенения,

а) L = 200 км;

б) L = 32 км

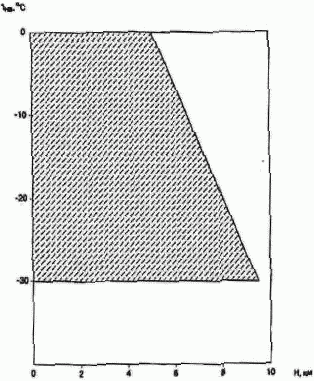

Рисунок E3. Зона возможного обледенения, определяемая высотой и температурой наружного воздуха, для условий максимального длительного обледенения

Рисунок E4. Зависимость водности от горизонтальной протяженности зоны обледенения в условиях максимального кратковременного обледенения в диапазоне высот от 1200 до 11000 м для облаков (кучевообразных) со среднеарифметическим диаметром капель 20 мкм.

При tHB = -(30 - 40) °C - зона возможного расширения условий W⁰

Рисунок E5. Зона возможного обледенения, определяемая высотой и температурой наружного воздуха, для условий максимального кратковременного обледенения.

При t_HB ⁼ -(30 - 40) °C - зона возможного расширения условий
