Рекомендуемый порядок расчета истечения взрывопожароопасных газов из технологических трубопроводов

Рекомендуемый порядок расчета истечения взрывопожароопасных

газов из технологических трубопроводов

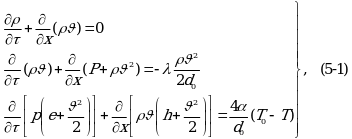

Истечение газа при разрыве трубопровода на полное сечение описывается дифференциальными балансовыми соотношениями по массе, импульсу и энергии:

Рисунок 2

где: Рисунок 3 - плотность газа; Рисунок 4 - время; Рисунок 5 - усредненная по сечению скорость транспортируемого газа; P - давление; e - удельная внутренняя энергия; h - удельная энтальпия; Рисунок 6 - коэффициент теплообмена с окружающей средой; d0 - внутренний диаметр трубы; T0 - температура окружающей среды; T - температура стенки трубы.

Для инженерной оценки массового расхода газа при разрыве трубопровода может быть использовано уравнение Белла:

Рисунок 7

где: Рисунок 8 и Gн - текущий и начальный массовый расход (в момент разрыва), кг/сек; Рисунок 9 - время, прошедшее с момента разрыва, с; Г - фактор инерциальной задержки (Рисунок 10 0,5); Рисунок 11 - коэффициент сохранения массы; Рисунок 12 - постоянная времени, с.

Начальный массовый расход рассчитывается исходя из предположения о том, что в месте разрыва характер процесса истечения адиабатический:

Рисунок 13

где: Pн - давление газа в трубопроводе до разрыва, Па; Aр - площадь поперечного сечения разрыва, м2; R - удельная газовая постоянная (Дж/кг·К); Рисунок 14 - коэффициент сжимаемости по условиям газа на срезе (выходе) при Pкр, Tкр; Tн - температура газа в трубопроводе до разрыва, К.

Коэффициент сохранения массы рассчитывается по формуле:

Рисунок 15

где: Mг - общая масса газа, способная вытечь из изолированной секции трубопровода, кг; Рисунок 16 - постоянная времени, с.

Выражение для постоянной времени Рисунок 17 базируется на допущении об изотермическом характере процесса движения газа, имеющем место на большей части длины отсеченной секции трубопровода:

Рисунок 18

где: L* - длина отсеченного участка трубопровода, м; a0 - скорость звука в газе до разрыва, м/с; fтр - коэффициент трения газа о стенки трубы (шероховатость); d0 - внутренний диаметр трубопровода, м.

Общая масса газа, которая может быть выброшена при разрыве, определяется из выражения:

Рисунок 19

где: L* - длина отсеченного участка трубопровода, м; A* - площадь поперечного сечения трубопровода; Zн - коэффициент сжимаемости газа до разрыва при параметрах Pн, Tн.
