Таблица 3.8

┌─────────────────┬────────────────────┬─────────────────────────┐

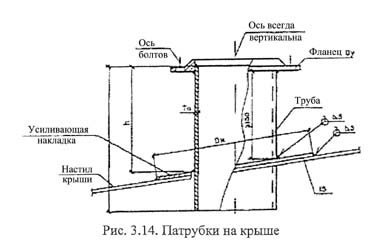

│ Условный проход │ Толщина обечайки │ Диаметр │

│ патрубка Dу, мм │ патрубка То, мм │усиливающего листа Dн, мм│

├─────────────────┼────────────────────┼─────────────────────────┤

│ 100 │ 5 │ 220 │

├─────────────────┼────────────────────┼─────────────────────────┤

│ 150 │ 5 │ 320 │

├─────────────────┼────────────────────┼─────────────────────────┤

│ 200 │ 5 │ 440 │

├─────────────────┼────────────────────┼─────────────────────────┤

│ 250 │ 6 │ 550 │

├─────────────────┼────────────────────┼─────────────────────────┤

│ 300 │ 6 │ 650 │

├─────────────────┼────────────────────┼─────────────────────────┤

│ 350 │ 6 │ 760 │

├─────────────────┼────────────────────┼─────────────────────────┤

│ 400 │ 6 │ 860 │

├─────────────────┼────────────────────┼─────────────────────────┤

│ 500 │ 6 │ 1060 │

└─────────────────┴────────────────────┴─────────────────────────┘

3.12.3. Фланцы патрубков должны, как правило, соответствовать государственным стандартам, утвержденным в установленном порядке, и рассчитываться на условное давление Ру = 0,25 - 1,6 МПа.

3.12 4. Все патрубки в крыше резервуара, эксплуатируемые при избыточном давлении, должны иметь временные заглушки, которые предназначены для герметизации резервуара при проведении испытаний.

3.12.5. Для осмотра внутреннего пространства резервуара, а также для его вентиляции при проведении работ внутри резервуара каждый резервуар должен быть снабжен не менее чем двумя люками, установленными на крыше резервуара (световые люки). Конструктивное исполнение и схема установки люков должны соответствовать рисунку 3.15.

Рис. 3.15. Люк световой Dу 500
