Постановление Госгортехнадзора РФ от 09.06.2003 N 76 "Об утверждении Правил устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов" (Зарегистрировано в Минюсте РФ 19.06.2003 N 4749)

Таблица 3.6

┌────────────────────────────────────────────────────────────────┐

│ Основные параметры люков-лазов │

├────────────────────────────────┬─────────────┬─────────────────┤

│ Наименование │ Обозначение │ Размер люка │

│ │ ├─────────┬───────┤

│ │ │ Dу 600 │ Dу 800│

├────────────────────────────────┼─────────────┼─────────┼───────┤

│Наружный диаметр крышки и │ D │ 755 │ 975 │

│фланца, мм │ │ │ │

├────────────────────────────────┼─────────────┼─────────┼───────┤

│Диаметр расположения болтов, │ DБ │ 705 │ 920 │

│мм │ │ │ │

├────────────────────────────────┼─────────────┼─────────┼───────┤

│Количество болтов, шт. │ n │ 20 │ 24 │

├────────────────────────────────┼─────────────┼─────────┼───────┤

│Номинальный диаметр резьбы │ Мб │ 24 │ 27 │

│болтов, мм │ │ │ │

├────────────────────────────────┼─────────────┼─────────┼───────┤

│Диаметр отверстий под болты, мм │ do │ 26 │ 30 │

├────────────────────────────────┼─────────────┼─────────┼───────┤

│Минимальная толщина крышки, │ Тк │ 16 │ 21 │

│мм │ │ │ │

├────────────────────────────────┼─────────────┼─────────┼───────┤

│Диаметр утолщенной части │ Dут │ 670 │ 880 │

│крышки, мм │ │ │ │

├────────────────────────────────┼─────────────┼─────────┼───────┤

│Диаметр выступа крышки, мм │ Dв │ 590 │ 780 │

├────────────────────────────────┼─────────────┼─────────┼───────┤

│Наружный диаметр обечайки, │ Do │ 630 │ 820 │

│мм │ │ │ │

├────────────────────────────────┼─────────────┼─────────┴───────┤

│Минимальная толщина обечайки, │ │ │

│мм │ │ │

├────────────────────────────────┼─────────────┼─────────────────┤

│При толщине стенки резервуара: │ │ │

├────────────────────────────────┼─────────────┼─────────────────┤

│ до 6 мм │ │ 6 │

├────────────────────────────────┼─────────────┼─────────────────┤

│ св. 6 до 10 мм │ │ 8 │

├────────────────────────────────┼─────────────┼─────────────────┤

│ св. 10 до 15 мм │ │ 10 │

├────────────────────────────────┼─────────────┼─────────────────┤

│ св. 15 до 22 мм │ То │ 12 │

├────────────────────────────────┼─────────────┼─────────────────┤

│ св. 22 до 26 мм │ │ 14 │

├────────────────────────────────┼─────────────┼─────────────────┤

│ св. 26 до 32 мм │ │ 16 │

├────────────────────────────────┼─────────────┼─────────────────┤

│ св. 32 до 38 мм │ │ 20 │

├────────────────────────────────┼─────────────┼─────────┬───────┤

│Наружный диаметр усиливающей │ Dн │ 1260 │ 1640 │

│накладки, мм │ │ │ │

├────────────────────────────────┼─────────────┼─────────┴───────┤

│Катет шва приварки усиливающей │ │ │

│накладки к обечайке, мм │ │ │

├────────────────────────────────┼─────────────┼─────────────────┤

│При толщине стенки резервуара: │ │ │

├────────────────────────────────┼─────────────┼─────────────────┤

│ до 10 мм │ │ 6 │

├────────────────────────────────┼─────────────┼─────────────────┤

│ св. 10 до 15 мм │ │ 8 │

├────────────────────────────────┼─────────────┼─────────────────┤

│ св. 15 до 22 мм │ Ко │ 10 │

├────────────────────────────────┼─────────────┼─────────────────┤

│ св. 22 до 26 мм │ │ 12 │

├────────────────────────────────┼─────────────┼─────────────────┤

│ св. 26 до 32 мм │ │ 14 │

├────────────────────────────────┼─────────────┼─────────────────┤

│ св. 32 до 38 мм │ │ 16 │

└────────────────────────────────┴─────────────┴─────────────────┘

Параметры фланцев люков в табл. 3.6 принимаются в соответствии со стандартом на условное давление Ру = 0,25 МПа.

Конструктивное исполнение овального люка-лаза размером 600 x 900 мм должно соответствовать рис. 3.11, 3.12 и табл. 3.6 (для толщин обечайки То и катета шва Ко, принимаемых по люкам с условным проходом Dу 600 и Dу 800).

Для овального люка-лаза (см. рис. 3.11) с усиливающей накладкой до днища резервуара катет углового шва Kf приварки накладки к днищу принимается по табл. 3.7.

Возможны два варианта усиливающей накладки люка-лаза овального в I поясе:

до днища (см. рис. 3.11);

аналогично люку-лазу овальному в III поясе (рис. 3.12).

3.11.2.5. Крышки люков оборудуются поворотным устройством для облегчения открывания и закрывания.

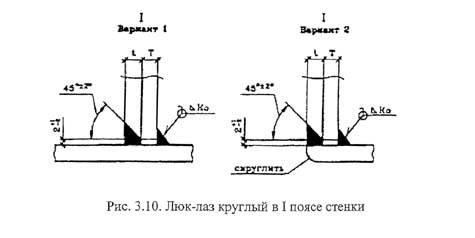

Рис. 3.10. Люк-лаз круглый в I поясе стенки

См. данный графический объект.

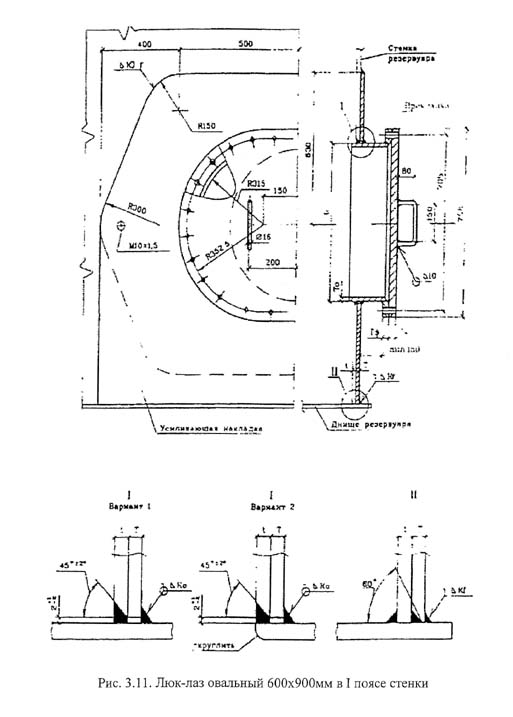

Рис. 3.11. Люк-лаз овальный 600 х 900 в I поясе стенки

См. данный графический объект.

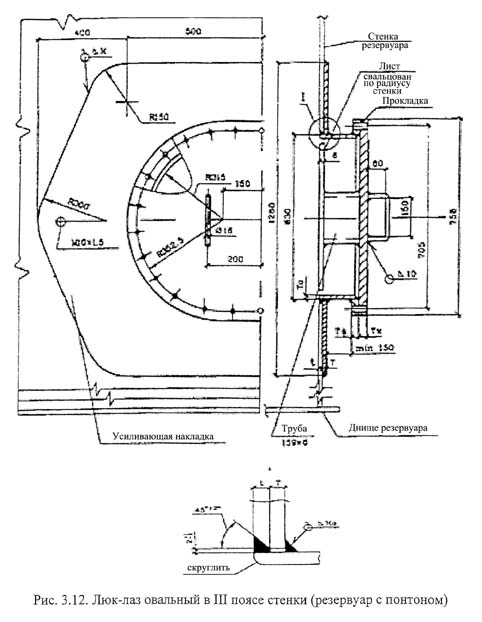

Рис. 3.12. Люк-лаз овальный в III поясе стенки

(резервуар с понтоном)

См. данный графический объект.

Рис. 3.13. Люк-лаз круглый в III поясе стенки

(резервуар с понтоном)
