Таблица 3.5

┌───────────────┬─────────────┬──────────────────────────────────┐

│ Параметры │ Обозначения │ Размеры │

├───────────────┼─────────────┼─────┬──────┬───────┬───────┬─────┤

│Толщина │ Т │4 - 6│7 - 10│11 - 15│16 - 22│>= 23│

│накладки │ │ │ │ │ │ │

├───────────────┼─────────────┼─────┼──────┼───────┼───────┼─────┤

│Катет углового │ Кn │ 4 │ 8 │ 10 │ 12 │ 14 │

│шва │ │ │ │ │ │ │

└───────────────┴─────────────┴─────┴──────┴───────┴───────┴─────┘

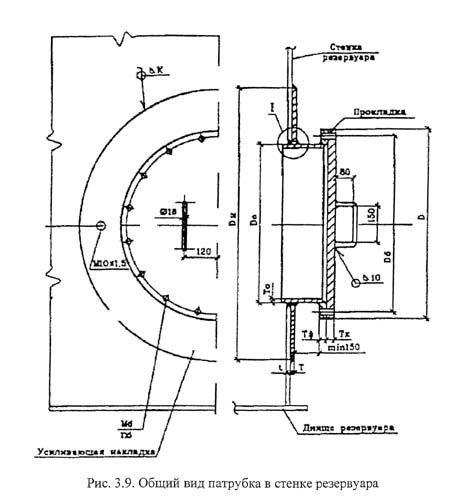

3.11.2.2. Для расчета патрубков и фланцев условное давление определяется в техническом задании на проектирование. Фланцы патрубков должны соответствовать стандартам, если иное не оговорено заказом.

3.11.2.3. Для проникновения внутрь резервуара при его монтаже, осмотре и проведении ремонтных работ каждый резервуар должен иметь не менее двух люков в I поясе стенки, а резервуары с понтоном (плавающей крышей, кроме того, должны иметь не менее одного люка,

расположенного на высоте, обеспечивающей выход на понтон (или плавающую крышу).

3.11.2.4. Люки-лазы должны иметь условный проход не менее 600 мм. Основные параметры и конструкции люков-лазов представлены в табл. 3.6 и на рис. 3.10, 3.11, 3.12, 3.13.
