Постановление Госгортехнадзора РФ от 09.06.2003 N 76 "Об утверждении Правил устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов" (Зарегистрировано в Минюсте РФ 19.06.2003 N 4749)

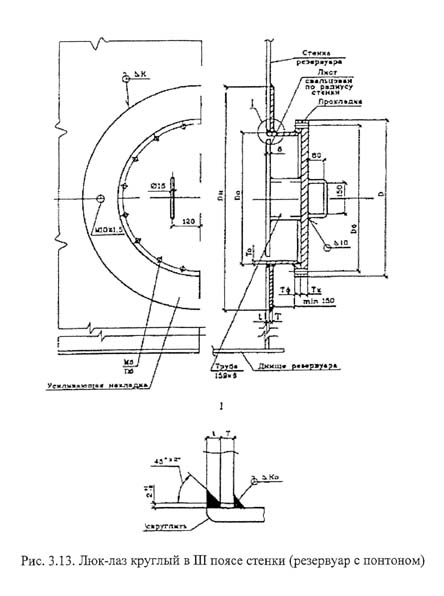

См. данный графический объект.

Таблица 3.7

┌────────────────────┬────────┬────────┬─────────┬────────┬───────┐

│Толщина │ 5 - 10 │11 - 15 │ 16 - 20 │21 - 26 │26 - 38│

│усиливающей насадки │ │ │ │ │ │

│Т = t, мм │ │ │ │ │ │

├────────────────────┼────────┼────────┼─────────┼────────┼───────┤

│Катет шва Kf, мм │ 4 │ 6 │ 8 │ 9 │ 12 │

└────────────────────┴────────┴────────┴─────────┴────────┴───────┘

Таблица 3.6 3.12. Патрубки и люки в крыше
