Приказ Ростехнадзора от 02.11.2022 N 385 "Об утверждении Руководства по безопасности "Методика моделирования распространения аварийных выбросов опасных веществ"

Приложение N 3

к Руководству по безопасности

"Методика моделирования распространения

аварийных выбросов опасных веществ",

утвержденному приказом Ростехнадзора

от 2 ноября 2022 г. N 385

СХЕМЫ
РАСПРОСТРАНЕНИЯ ПЕРВИЧНОГО И ВТОРИЧНОГО ОБЛАКОВ (С УКАЗАНИЕМ
ХАРАКТЕРИСТИК ОБЛАКОВ)

Рисунок 736

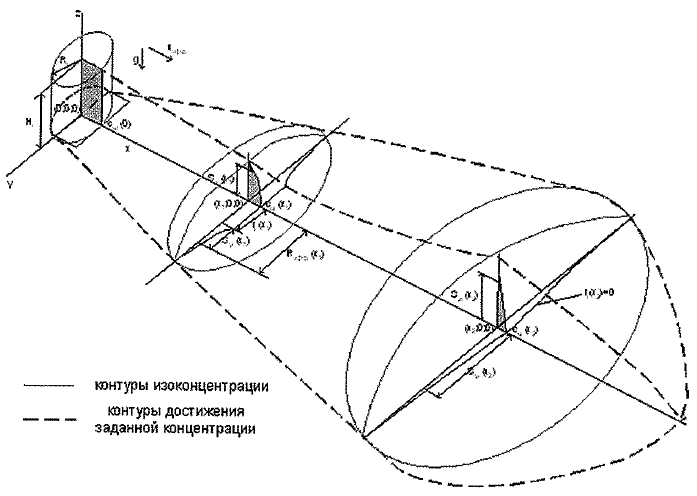

Рисунок 3-1. Схема распространения первичного облака

Рисунок 737

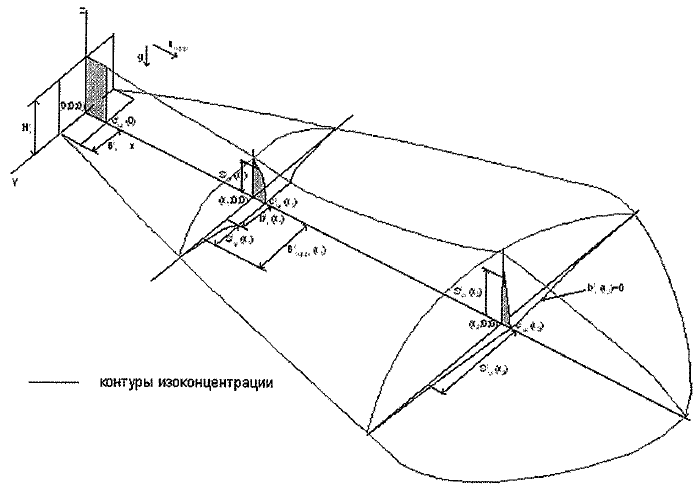

Рисунок 3-2. Схема распространения вторичного облака
