ВОЗМОЖНЫЕ КОНФИГУРАЦИИ ОБОРУДОВАНИЯ И СХЕМЫ ЕГО РАЗРУШЕНИЯ

1. Для емкости с газом или жидкой фазой возможно мгновенное разрушение (разрыв) емкости и выброс всего содержимого в окружающую среду (сценарий 1 или сценарий 3 в соответствии с рисунками 4-1 - 4-2 приложения N 4 к Руководству).

Рисунок 4-1. Мгновенное разрушение емкости с газом

(сценарий 1)

Рисунок 4-2. Мгновенное разрушение емкости с жидкой фазой

(сценарий 3)

2. Для емкости с газом или жидкой фазой возможны образование аварийного отверстия (разгерметизации) в стенке емкости и последующее истечение газа и (или) жидкости в окружающую среду (сценарий 2 или сценарий 4). При разгерметизации емкости с жидкой фазой возможно образование отверстия как выше, так и ниже уровня жидкости (в соответствии с рисунками 4-3 - 4-5 приложения N 4 к Руководству).

Рисунок 4-3. Разгерметизация емкости с газом (сценарий 2)

Рисунок 4-4. Разгерметизация емкости с жидкой фазой выше

уровня жидкости (сценарий 4)

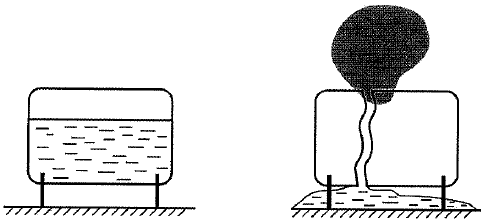

Рисунок 4-5. Разгерметизация емкости с жидкой фазой ниже

уровня жидкости (сценарий 4)

3. Для емкости с газом или жидкой фазой с присоединенным трубопроводом возможно образование аварийного отверстия (разгерметизации) в стенке трубопровода либо полный разрыв трубопровода на некотором расстоянии от емкости (сценарий 2 или сценарий 4). При этом трубопровод может быть оснащен запорной арматурой, которая при срабатывании изолирует разгерметизированный (разрушенный) участок трубопровода от емкости. В этом случае в окружающую среду поступают газ и (или) жидкость и (или) двухфазный поток. На рисунках N 4-6 - 4-8 приложения N 4 к Руководству отсекаемый участок аварийного трубопровода обозначен "1" и расположен справа от задвижки, которая, в свою очередь, расположена на трубопроводе около емкости.

Рисунок 4-6. Разгерметизация трубопровода с газом,

присоединенного к емкости (1 - отсекаемый участок аварийного

трубопровода) (сценарий 2)

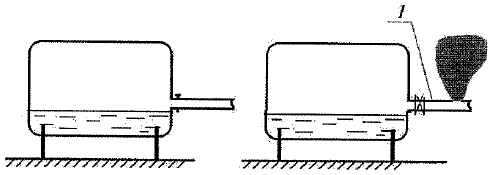

Рисунок 4-7. Разгерметизация трубопровода с жидкой фазой,

присоединенного к емкости (1 - отсекаемый участок аварийного

трубопровода) (сценарий 4)

Рисунок 4-8. Разгерметизация трубопровода с газовой фазой,

присоединенного к емкости (1 - отсекаемый участок аварийного

трубопровода) (сценарий 4)

4. Для трубопровода с газом или жидкой фазой с нагнетающим компрессором или насосом возможно образование аварийного отверстия (разгерметизации) в стенке трубопровода либо полный разрыв трубопровода на некотором расстоянии от компрессора (насоса) (сценарий 2 или сценарий 4). Возможны также разрушения (разгерметизации) самих компрессоров, насосов, в том числе по причине выдавливания сальников у электронасосов, неисправности запорной арматуры (вентилей) и т.д. При этом трубопровод может быть оснащен запорной арматурой, которая при срабатывании изолирует разгерметизированный (разрушенный) участок трубопровода от компрессора (насоса). В этом случае в окружающую среду поступают газ и (или) жидкость и (или) двухфазный поток. На рисунках 4-9 - 4-10 приложения N 4 к Руководству отсекаемый участок аварийного трубопровода обозначен "1" и расположен справа от задвижки, которая, в свою очередь, расположена на трубопроводе около компрессора (насоса).

Рисунок 4-9. Разгерметизация трубопровода с газом,

присоединенного к компрессору (1 - отсекаемый участок

аварийного трубопровода) (сценарий 2)

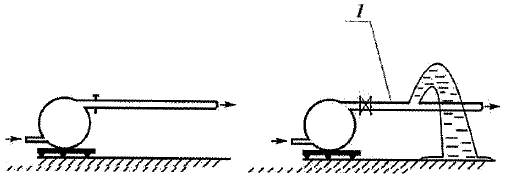

Рисунок 4-10. Разгерметизация трубопровода с жидкой фазой,

присоединенного к насосу (1 - отсекаемый участок аварийного

трубопровода) (сценарий 4)
