Тип конструкции
|
Схема железобетона не поврежден
|
Максимальное значение
|
Схема повреждения
|
Минимальное значение
|
|

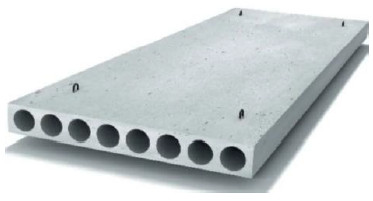

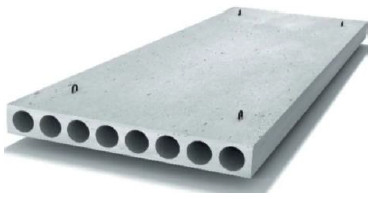

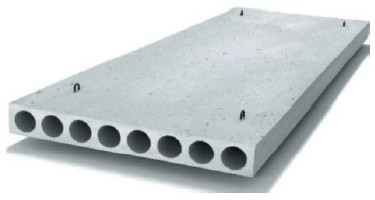

ж/б плита перекрытия
|
|
Прочность - 50,71 МПа
|
|
Прочность - 16,88 МПа
|
|
|
|
|

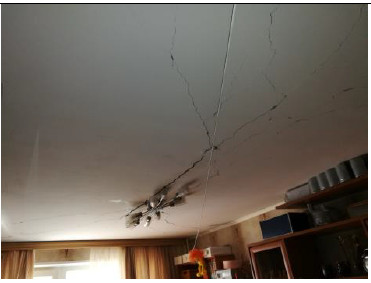

Поперечные и диагональные трещины шириной раскрытия до 2 мм на плитах перекрытия
|
|
|

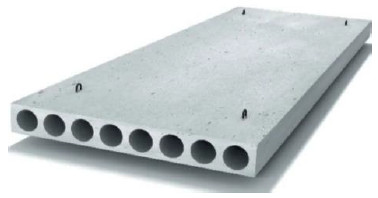

ж/б плита перекрытия
|
|
Прочность - 50,71 МПа
|
|
Прочность - 16,88 МПа
|
|
|
|
|

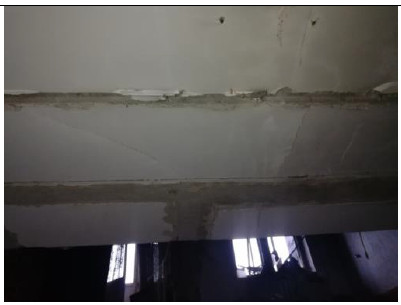

Диагональная трещина длиной до 100 см и шириной раскрытия до 1 мм на плите перекрытия
|
|
|
ж/б плита перекрытия
|
|
Прочность - 50,71 МПа
|
|
Прочность - 16,88 МПа
|
|
|
|
|
Повреждение плит перекрытий
|
|
|
ж/б плита перекрытия
|
|
Прочность - 50,71 МПа
|
|
Прочность - 16,88 МПа
|
|
|
|
|
Повреждение плит перекрытий во внутренних помещениях в результате термического воздействия (пожара)
|
|
|
ж/б плита перекрытия
|
|
Прочность - 50,71 МПа
|
|
Прочность - 16,88 МПа
|
|
|
|
|

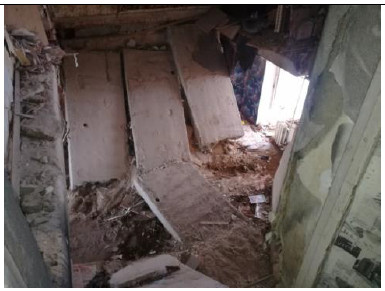

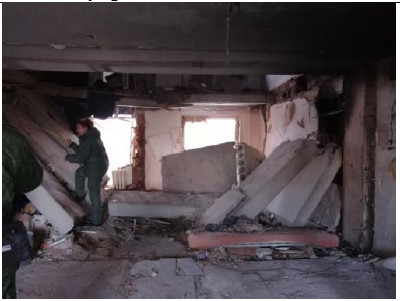

Обрушение плит перекрытий во внутренних помещениях
|
|
|
ж/б плита перекрытия
|
|
Прочность - 50,71 МПа
|
|
Прочность - 16,88 МПа
|
|
|
|
|

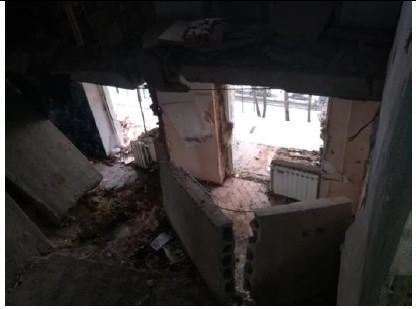

Обрушение плит перекрытий во внутренних помещениях
|
|
|
ж/б плита перекрытия
|
|
Прочность - 50,71 МПа
|
|
Прочность - 16,88 МПа
|
|
|
|
|
Обрушение плит перекрытий во внутренних помещениях
|
|
|
Прочность ж/б плиты перекрытия имеет разброс средних значений 16,88 - 50,71 МПа, что соответствует классу бетона B12,5 - B40. Разность прочности ж/б плит перекрытия между самой максимальной 50,71 МПа и самой минимальной 16,88 МПа составляет - 66%.
|
|

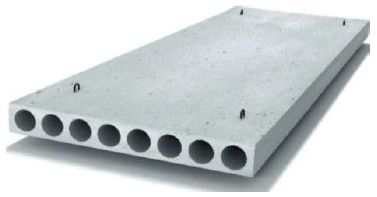

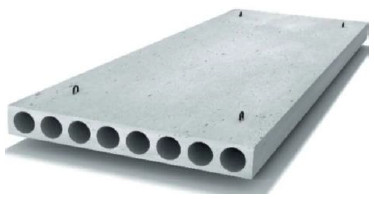

ж/б плита перекрытия
|
|
Прочность - 27,30 МПа
|
|
Прочность - 11,79 МПа
|
|
|
|
|

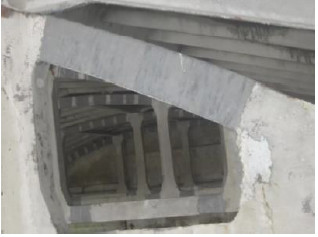

Смещение навесной плиты под лестничным пролетом
|
|
|

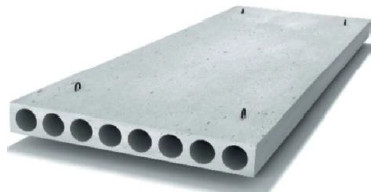

ж/б плита перекрытия
|
|
Прочность - 27,30 МПа
|
|
Прочность - 11,79 МПа
|
|
|
|
|

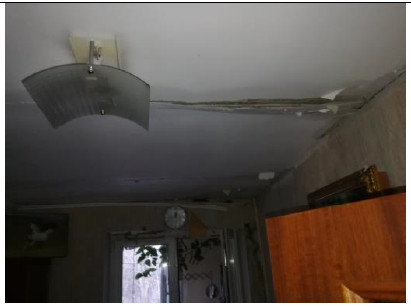

Паутинные трещины различной длины и шириной раскрытия до 15 мм на плите перекрытия
|
|
|
ж/б плита перекрытия
|
|
Прочность - 27,30 МПа
|
|
Прочность - 11,79 МПа
|
|
|
|
|

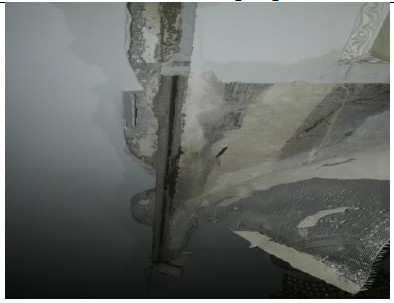

Разрушение плиты перекрытия и оголение арматуры
|
|
|
ж/б плита перекрытия
|
|
Прочность - 27,30 МПа
|
|
Прочность - 11,79 МПа
|
|
|
|
|
Разрушение плиты перекрытия и оголение арматуры
|
|
|
ж/б плита перекрытия
|
|
Прочность - 27,30 МПа
|
|
Прочность - 11,79 МПа
|
|
|
|
|

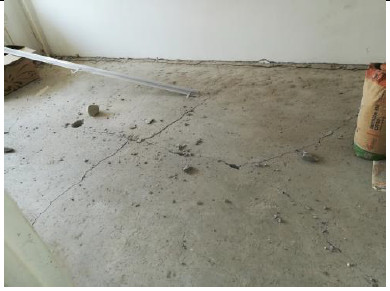

Продольные и поперечные трещины шириной раскрытия до 10 мм на перекрытии
|
|
|
ж/б плита перекрытия
|
|
Прочность - 27,30 МПа
|
|
Прочность - 11,79 МПа
|
|
|
|
|

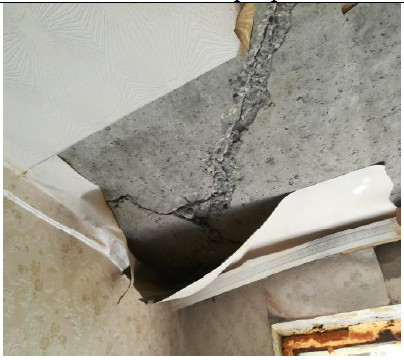

Разрушение плиты перекрытия
|
|
|
ж/б плита перекрытия
|
|
Прочность - 27,30 МПа
|
|
Прочность - 11,79 МПа
|
|
|
|
|

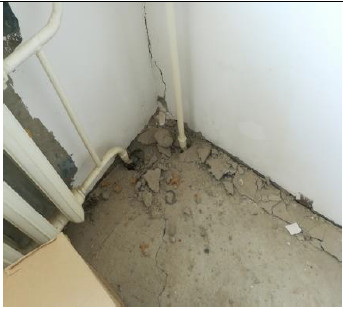

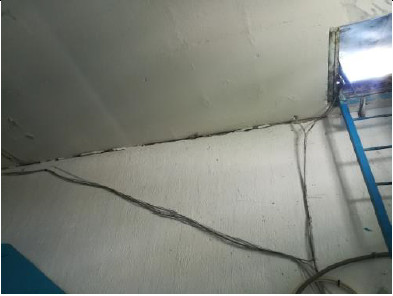

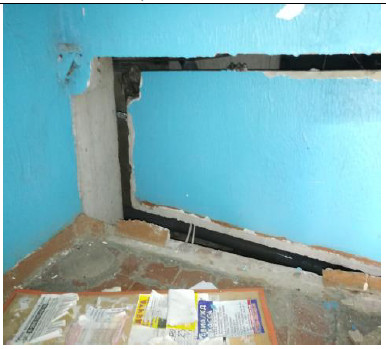

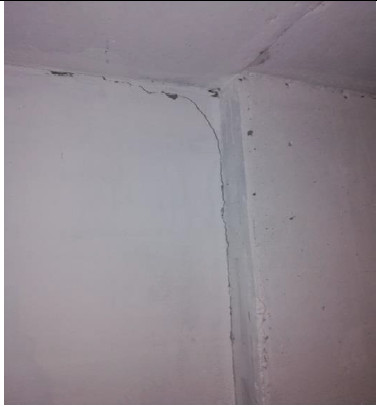

Горизонтальная трещина в месте сопряжения несущей стены и плиты перекрытия лестничного пролета
|
|
|
ж/б плита перекрытия
|
|
Прочность - 27,30 МПа
|
|
Прочность - 11,79 МПа
|
|
|
|
|

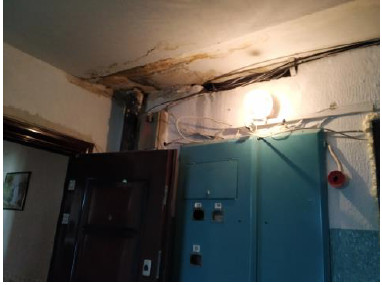

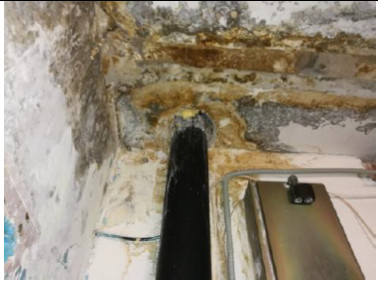

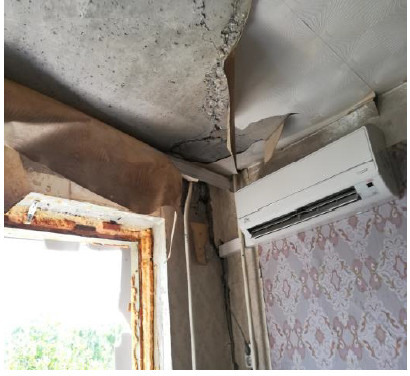

Намокание плиты перекрытия и грибковые образования на ней вследствие протечек кровли и внутреннего водостока
|
|
|
ж/б плита перекрытия
|
|
Прочность - 27,30 МПа
|
|
Прочность - 11,79 МПа
|
|
|
|
|

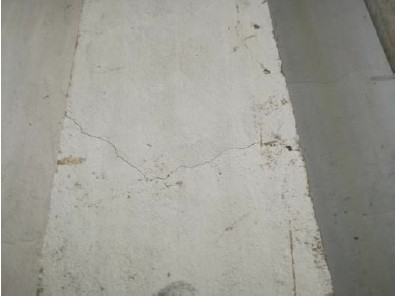

Поперечная трещина шириной раскрытия до 2 мм на перекрытии подвального помещения
|
|
|
ж/б плита перекрытия
|
|
Прочность - 27,30 МПа
|
|
Прочность - 11,79 МПа
|
|
|
|
|

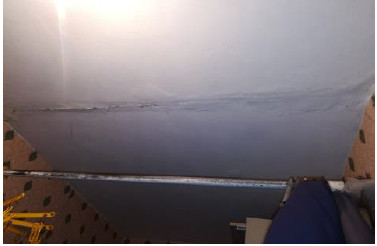

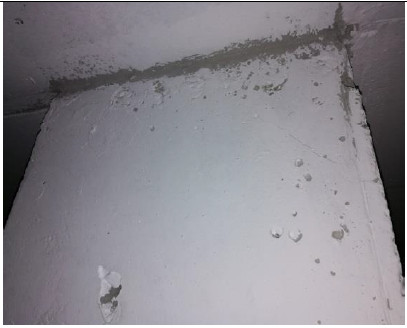

Продольная трещина на шве плит перекрытий
|
|
|
ж/б плита перекрытия
|
|
Прочность - 27,30 МПа
|
|
Прочность - 11,79 МПа
|
|
|
|
|

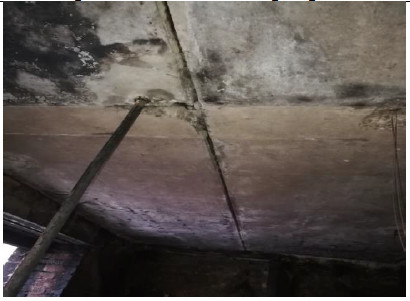

Намокание плиты перекрытия и грибковые образования на ней вследствие протечек кровли и внутреннего водостока
|
|
|
Прочность ж/б плит перекрытий имеет разброс средних значений 11,79 - 27,30 МПа, что соответствует классу бетона B7,5 - B20. Разность прочности ж/б плиты перекрытия между самой максимальной 27,30 МПа и самой минимальной 11,79 МПа составляет - 56%.
|
|
ж/б колонна
|
|
Прочность - 34,43
|
|
Прочность - 26,15
|
|
|
|
|

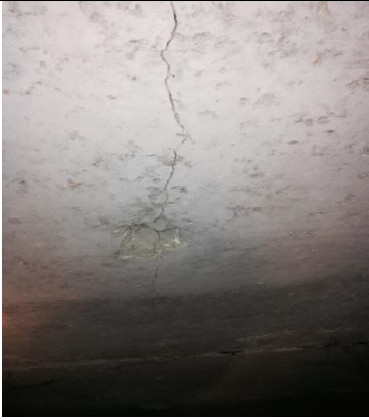

Вертикальная трещина длиной более 150 см и шириной раскрытия до 3 мм в месте сопряжения самонесущей стены и ж/б колонны
|
|
|
ж/б колонна
|
|
Прочность - 34,43
|
|
Прочность - 26,15
|
|
|
|
|

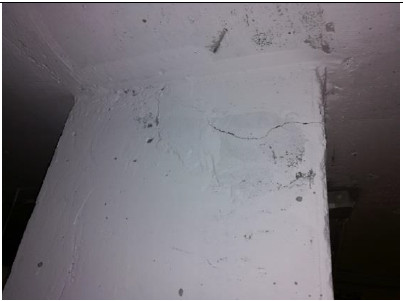

Наклонная волосяная трещина в верхней части ж/б колонны
|
|
|
ж/б колонна
|
|
Прочность - 34,43
|
|
Прочность - 26,15
|
|
|
|
|

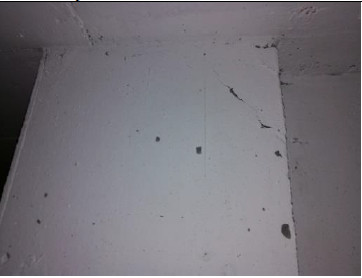

Наклонная трещина шириной раскрытия до 1 мм в верхней части ж/б колонны
|
|
|
ж/б колонна
|
|
Прочность - 34,43
|
|
Прочность - 26,15
|
|
|
|
|
Наклонная волосяная трещина в верхней части ж/б колонны
|
|
|
ж/б колонна
|
|
Прочность - 34,43
|
|
Прочность - 26,15
|
|
|
|
|

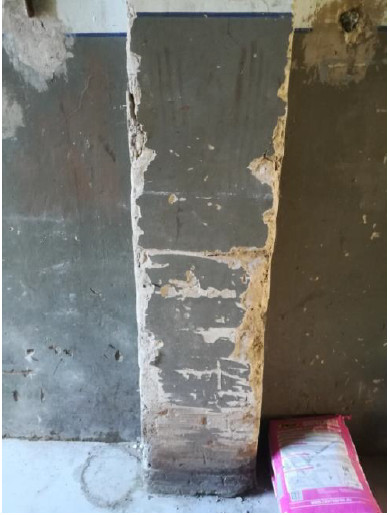

Разрушение защитного слоя бетона монолитной колонны
|
|
|
ж/б колонна
|
|
Прочность - 34,43
|
|
Прочность - 26,15
|
|
Прочность ж/б колонн имеет разброс средних значений 26,15 - 34,43 МПа, что соответствует классу бетона B20 - B25. Разность прочности ж/б колонн между самой максимальной 34,43 Мпа и самой минимальной 26,15 МПа составляет - 24%.
|
|

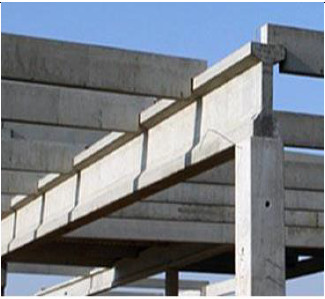

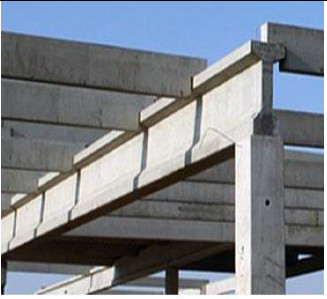

ж/б балка
|
|
Прочность - 29,47
|
|
Прочность - 22,34
|
|

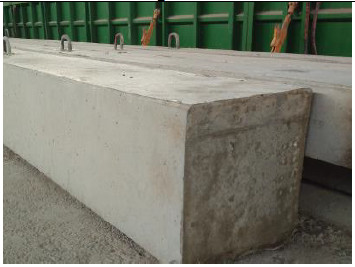

ж/б балка
|
|
Прочность - 29,47
|
|
Прочность - 22,34
|
|
|
|
|

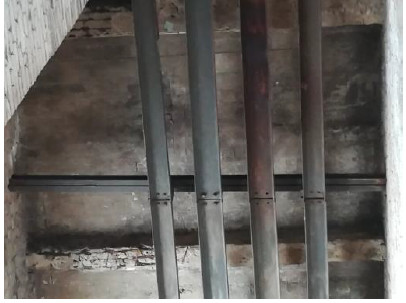

Трещина в ж/б балке
|
|
|
ж/б балка
|
|
Прочность - 29,47
|
|
Прочность - 22,34
|
|
|
|
|
Трещины в ж/б балки
|
|
|
ж/б балка
|
|
Прочность - 29,47
|
|
Прочность - 22,34
|
|
|
|
|

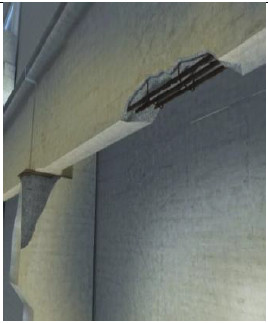

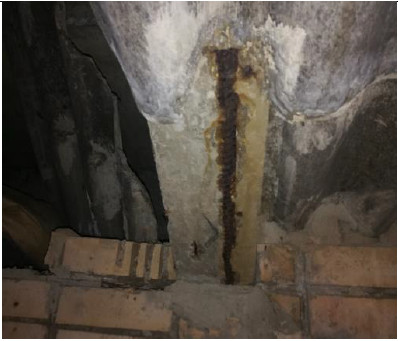

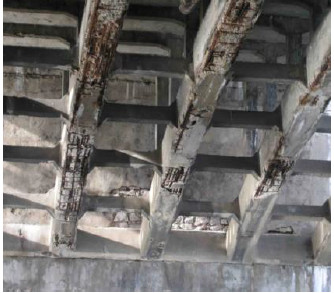

Разрушение защитного слоя, выстрел и коррозия арматуры ж/б балки
|
|
|
Прочность ж/б балки имеет разброс средних значений 22,34 - 29,47 МПа, что соответствует классу бетона B15 - B25. Разность прочности ж/б балки между самой максимальной 29,47 МПа и самой минимальной 22,34 МПа составляет - 24%.
|
|

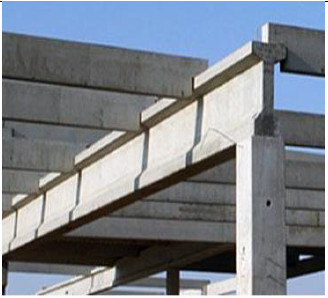

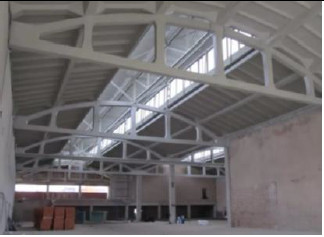

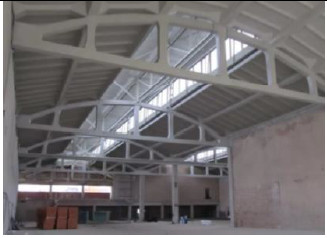

ж/б ферма
|
|
Прочность - 35,43
|
|
Прочность - 48,01
|
|
|
|
|
Разрушенная ж/б ферма
|
|
|
ж/б ферма
|
|
Прочность - 35,43
|
|
Прочность - 48,01
|
|
|
|
|

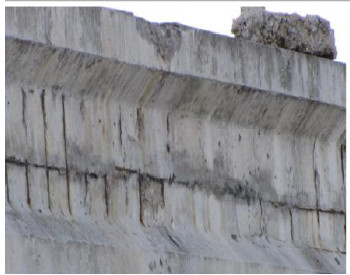

Дефекты на ж/б фермы
|
|
|
ж/б ферма
|
|
Прочность - 35,43
|
|
Прочность - 48,01
|
|
|
|
|

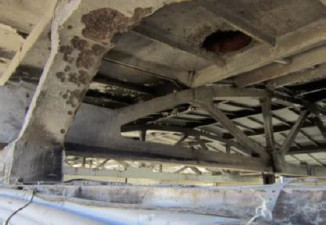

Сульфатная коррозия ж/фермы
|
|
|
Прочность ж/б фермы имеет разброс средних значений 35,43 - 48,01 МПа, что соответствует классу бетона B25 - B35. Разность прочности ж/б фермы между самой максимальной 48,01 МПа и самой минимальной 35,43 МПа составляет - 26%.
|
