Атлас дефектов геометрических элементов здания

При визуальном осмотре здания (сооружения) выявляются

повреждения геометрических элементов, при которых необходимо

приборное обследование

Вид повреждения	Схема повреждения	Причина повреждения	Мероприятия по устранению дефектов

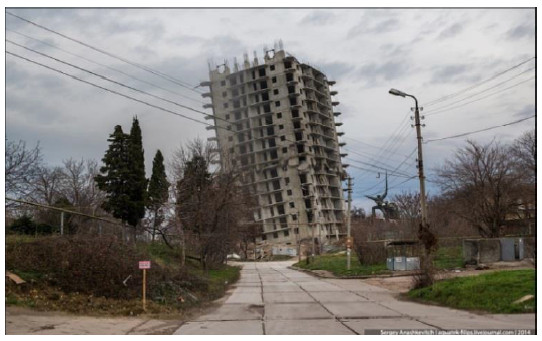

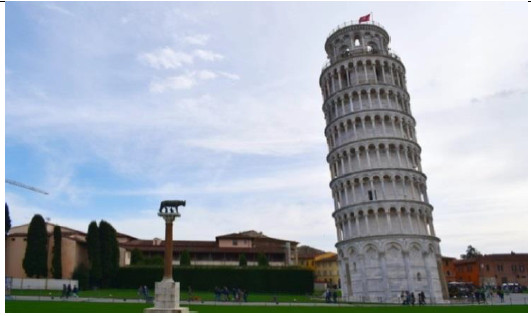

Крен стеновой панели, колонны. Вертикальное отклонение стен от оси и их деформации		Деформации (проседание) фундамента при землетрясении, наводнении, взрыве или другом ЧС	Выполнение ремонтных работ по замене отдельных элементов фундамента, укрепление несущих конструкций и другие. Разрабатываются специальные методы выхода из ситуации

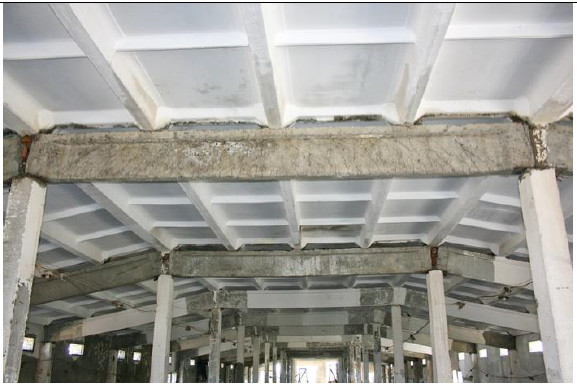

Прогиб перекрытий, элементов потолочных конструкций, балок и их деформации		Деформации перекрытий при землетрясении, урагане, взрыве, наводнении или другом ЧС. Температурно-влажностные деформации	Ремонтные работы, такие как замена отдельных элементов фундамента, укрепление несущих конструкций и другие. Усиление панелей. Заделка трещин. Разрабатываются специальные методы выхода из ситуации

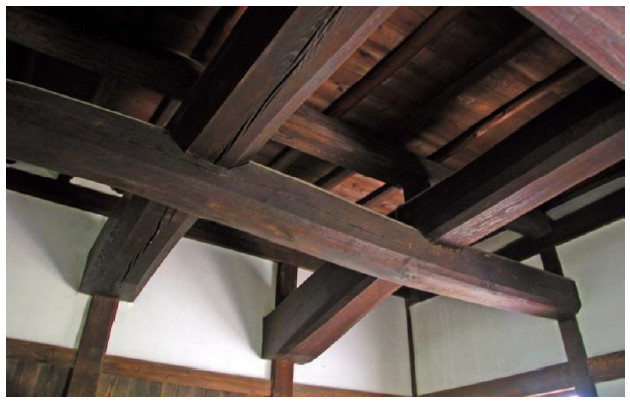

Выгиб элементов перекрытий, потолочных конструкций, балок и их деформации		Деформации перекрытий при землетрясении, урагане, взрыве, наводнении или другом ЧС. Температурно-влажностные деформации	Ремонтные работы, такие как замена отдельных элементов фундамента, укрепление несущих конструкций и другие. Усиление панелей. Заделка трещин. Разрабатываются специальные методы выхода из ситуации

Выводы:

1. Визуальный осмотр крыш, стен, колонн и фасада зданий (сооружений) проводится при обследовании состояния объекта по внешним признакам. В процессе осмотра выявляются повреждения геометрических элементов, при которых необходимо приборное обследование.

2. Основными причинами возникновения дефектов конструкций сооружений являются:

- землетрясения, наводнения, взрывы, пожары;

- ошибки проектирования;

- низкое качество материала;

- низкое качество выполнения работ;

- неудовлетворительные условия эксплуатации;

- неравномерные осадки фундаментов стен и столбов при недооценке инженерно-геологических условий, нарушении правил производства земляных работ, авариях коммунальных сетей водопровода и канализации, нарушении водоотвода от зданий и сооружений.

3. Основными нормативными документами при осмотре стен и фасадов являются:

ГОСТ 31937-2011 "Здания и сооружения. Правила обследования и мониторинга технического состояния";

СП 13-102-2003 "Правила обследования зданий и сооружений";

СП 13-102-2003 "Правила обследования несущих строительных конструкций зданий и сооружений".
