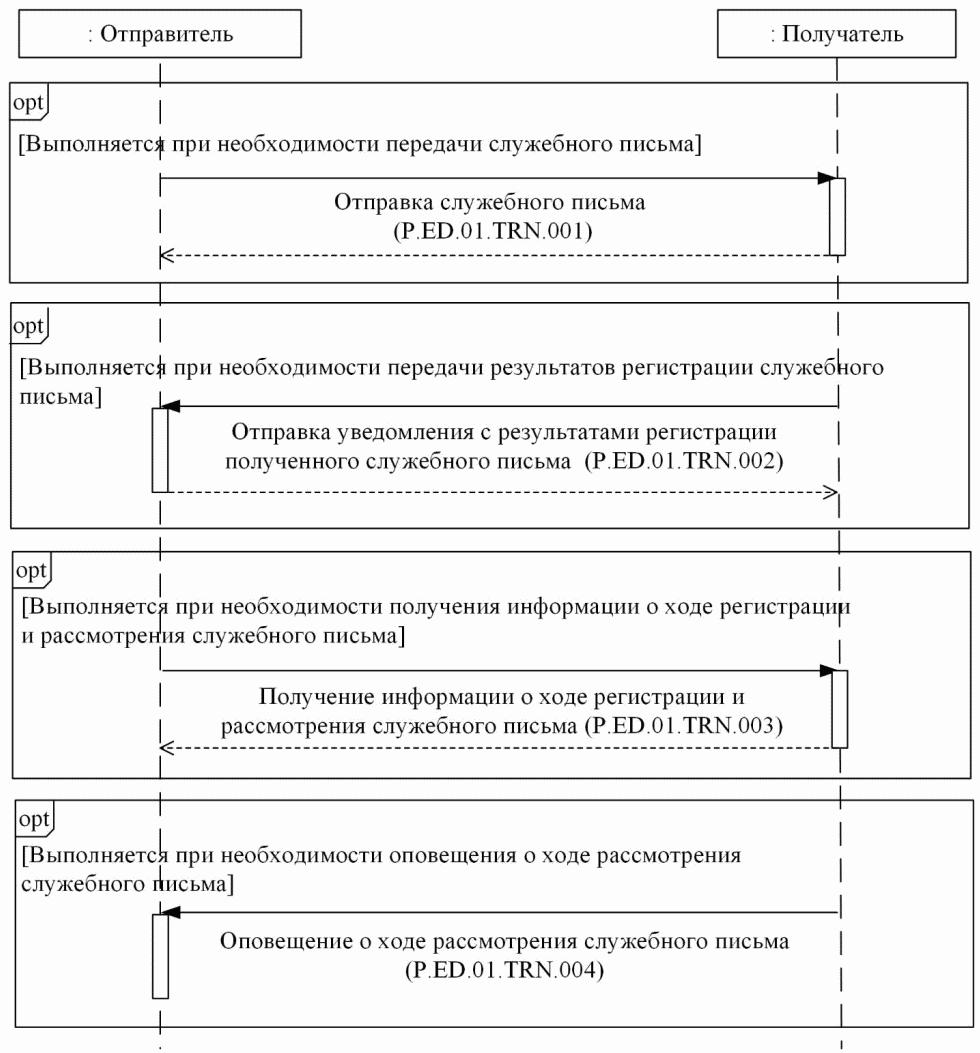

1. Информационное взаимодействие при обеспечении межгосударственного электронного документооборота

N п/п

Операция, выполняемая инициатором

Промежуточное состояние информационного объекта общего процесса

Операция, выполняемая респондентом

Результирующее состояние информационного объекта общего процесса

Транзакция общего процесса

1

2

3

4

5

6

1

Отправка служебного письма (P.ED.01.PRC.001)

1.1

Отправка служебного письма (P.ED.01.OPR.001).

Получение уведомления о результатах обработки служебного письма (P.ED.01.OPR.003)

служебное письмо (P.ED.01.BEN.001): получено

прием и обработка служебного письма (P.ED.01.OPR.002)

служебное письмо (P.ED.01.BEN.001): ожидает регистрации

отправка служебного письма (P.ED.01.TRN.001)

2

Отправка уведомления с результатами регистрации полученного служебного письма (P.ED.01.PRC.002)

2.1

Передача уведомления о результатах регистрации служебного письма (P.ED.01.OPR.004).

Получение уведомления об обработке результатов регистрации служебного письма (P.ED.01.OPR.006)

информация о ходе регистрации и рассмотрения служебного письма (P.ED.01.BEN.002): представлена

прием и обработка уведомления о результатах регистрации служебного письма (P.ED.01.OPR.005)

информация о ходе регистрации и рассмотрения служебного письма (P.ED.01.BEN.002): обработана

отправка уведомления с результатами регистрации полученного служебного письма (P.ED.01.TRN.002)

3

Получение информации о ходе регистрации и рассмотрения служебного письма (P.ED.01.PRC.003)

3.1

Запрос информации о ходе регистрации и рассмотрения служебного письма (P.ED.01.OPR.007).

Прием и обработка информации о ходе регистрации и рассмотрения служебного письма (P.ED.01.OPR.009)

информация о ходе регистрации и рассмотрения служебного письма (P.ED.01.BEN.002): запрошена

обработка запроса и представление информации о ходе регистрации и рассмотрения служебного письма (P.ED.01.OPR.008)

информация о ходе регистрации и рассмотрения служебного письма (P.ED.01.BEN.002): отсутствует. информация о ходе регистрации и рассмотрения служебного письма (P.ED.01.BEN.002): представлена

получение информации о ходе регистрации и рассмотрения служебного письма (P.ED.01.TRN.003)

4

Оповещение о ходе рассмотрения служебного письма (P.ED.01.PRC.004)

4.1

Направление оповещения о ходе рассмотрения служебного письма (P.ED.01.OPR.010)

-

прием и обработка информации о ходе регистрации и рассмотрения служебного письма (P.ED.01.OPR.011)

информация о ходе регистрации и рассмотрения служебного письма (P.ED.01.BEN.002): представлена

оповещение о ходе рассмотрения служебного письма (P.ED.01.TRN.004)
