Приложение N 15

к схеме и программе развития

Единой энергетической системы России

на 2022 - 2028 годы, утвержденным

приказом Минэнерго России

от 28 февраля 2022 г. N 146

АНАЛИЗ
ПЕРСПЕКТИВНОЙ РЕЖИМНО-БАЛАНСОВОЙ СИТУАЦИИ В БОДАЙБИНСКОМ,
КИРЕНСКОМ, УСТЬ-КУТСКОМ, КАЗАЧИНСКО-ЛЕНСКОМ РАЙОНАХ
ИРКУТСКОЙ ОБЛАСТИ, СЕВЕРО-БАЙКАЛЬСКОМ И МУЙСКОМ РАЙОНАХ
РЕСПУБЛИКИ БУРЯТИЯ, ЛЕНСКОМ РАЙОНЕ РЕСПУБЛИКИ САХА (ЯКУТИЯ)

Электроснабжение потребителей электрической энергии в Бодайбинском, Киренском, Усть-Кутском, Казачинско-Ленском районах Иркутской области, Северо-Байкальском и Муйском районах Республики Бурятия, Ленском районе Республики Саха (Якутия) осуществляется от Бодайбинского энергетического кольца 220 кВ (далее - БЭК), которое образуют узловые ПС 500 кВ Усть-Кут, ПС 220 кВ Пеледуй, ПС 220 кВ Мамакан, ПС 220 кВ Таксимо, связанные следующими ВЛ 220 кВ:

- ВЛ 220 кВ Усть-Кут - НПС-6 N 1, 2;

- ВЛ 220 кВ НПС-6 - НПС-7 N 1, 2;

- ВЛ 220 кВ НПС-7 - НПС-9 I, II цепь с отпайкой на ПС НПС-8;

- ВЛ 220 кВ Пеледуй - НПС-9 N 1, 2;

- ВЛ 220 кВ Пеледуй - Сухой Лог N 1, 2;

- ВЛ 220 кВ Мамакан - Сухой Лог I, II цепь;

- ВЛ 220 кВ Таксимо - Мамакан I цепь;

- ВЛ 220 кВ Таксимо - Мамакан II цепь с отпайками;

- двухцепной транзит 220 кВ на участке Усть-Кут - Киренга - Северобайкальск - Новый Уоян - Таксимо.

Центрами питания для БЭК являются ПС 500 кВ Усть-Кут и Мамаканская ГЭС.

На ПС 500 кВ Усть-Кут установлена одна группа однофазных автотрансформаторов 500/220 кВ номинальной мощностью 501 МВА (3 x 167 МВА).

Схема электрических сетей БЭК представлена на рисунке 1.

Развитие существующих золотодобывающих предприятий и освоение новых перспективных месторождений на территории Иркутской области, в том числе крупных месторождений золотосодержащих руд Сухой Лог и Чертово Корыто, существенно увеличат спрос на электрическую энергию в БЭК. Также существенное увеличение потребности в электрической энергии будет связано с реализацией масштабного проекта по реконструкции инфраструктуры и расширению, в том числе на территории Иркутской области и Республики Бурятия, Байкало-Амурской железнодорожной магистрали, а также со строительством таких крупных заводов как Иркутский завод полимеров и завод неорганической химии ООО "Иркутская нефтяная компания", а также освоением Ковыктинского месторождения ПАО "Газпром".

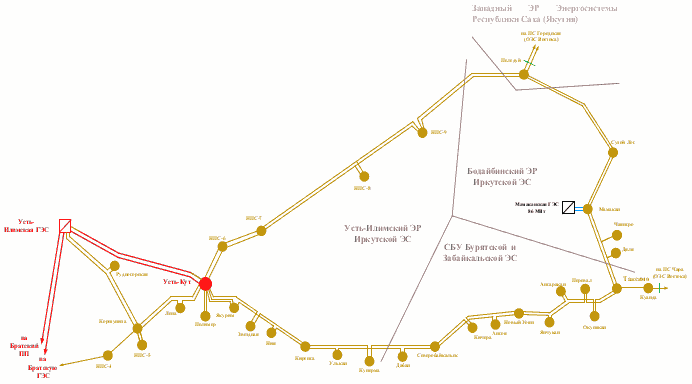

Рисунок 1 - Схема БЭК

К 2027 году планируется значительное увеличение потребления электрической мощности потребителями БЭК, что потребует обеспечения увеличения перетока мощности от Усть-Илимской ГЭС и Братской ГЭС в направлении энергорайона до 1841 МВт (с учетом эффекта совмещения новых нагрузок).

К 2024 году предусматривается следующее развитие сети 500 кВ:

- перевод на проектное напряжение 500 кВ ВЛ 220 кВ Усть-Илимская ГЭС - Усть-Кут N 2;

- реконструкция ПС 500 кВ Усть-Кут с установкой второго АТ 500/220 кВ и увеличением трансформаторной мощности на 501 МВА (3 x 167 МВА) до 1002 МВА;

- строительство ВЛ 500 кВ Усть-Илимская ГЭС - Усть-Кут N 3;

- строительство ВЛ 500 кВ Нижнеангарская - Усть-Кут N 1 и N 2 c ПС 500 кВ Нижнеангарская с двумя АТ мощностью 501 МВА (3 x 167 МВА) каждый и заходами ВЛ 220 кВ;

- строительство ВЛ 500 кВ Нижнеангарская - Таксимо с сооружением РУ 500 кВ на ПС 220 кВ Таксимо и установкой АТ 500/220 кВ мощностью 501 МВА (3 x 167 МВА).

В рамках анализа перспективной режимно-балансовой ситуации в БЭК и оценки достаточности вышеуказанного сетевого строительства для обеспечения допустимых параметров электроэнергетического режима после присоединения новых потребителей проведены расчеты электроэнергетических режимов и определены значения максимально допустимых перетоков активной мощности в существующих и вновь образуемых контролируемых сечениях (показаны на рисунке 2) в соответствии с требованиями к обеспечению надежности электроэнергетических систем, надежности и безопасности объектов электроэнергетики и энергопринимающих установок "Методические указания по устойчивости энергосистем", утвержденных Приказом Минэнерго России от 03.08.2018 N 630.

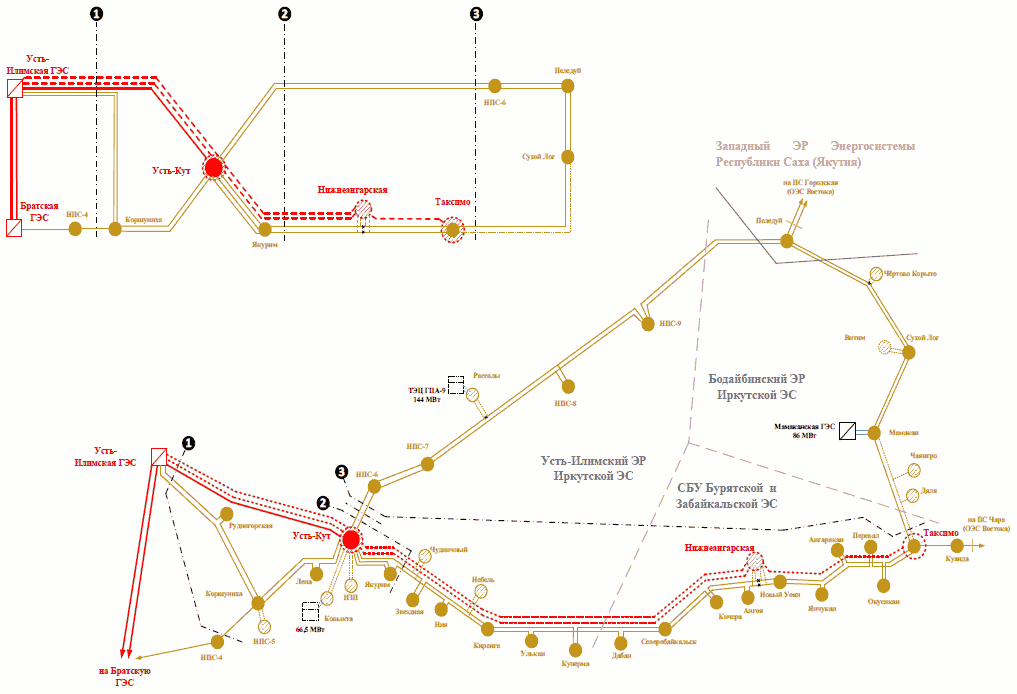

Рисунок 2 - Существующие и вновь образуемые

контролируемые сечения.

Для энергорайонов Иркутской области, Республики Бурятия, Республики Саха (Якутия) и Забайкальского края, находящихся за существующими и вновь образуемыми контролируемыми сечениями (далее - КС), разработан баланс мощности, представленный в таблице 1.

Таблица 1. Баланс мощности энергорайонов Республики Бурятия, Республики Саха (Якутия) и Забайкальского края, находящихся за вновь образуемыми КС, для периодов зимних <*> и летних <**> режимов максимальных нагрузок, на 2027 год, МВт

--------------------------------

<*> Зимний режим максимальных нагрузок при температуре наружного воздуха Иркутской области -36 °C - температура воздуха наиболее холодной пятидневки с обеспеченностью 0,92 с округлением до ближайшего целого значения.

<**> Летний режим максимальных нагрузок при среднемесячной температуре наружного воздуха Иркутской области +18 °C - среднемесячная температура воздуха наиболее теплого летнего месяца, с округлением до ближайшего целого значения.

Анализ режимно-балансовой ситуации БЭК на перспективу до 2028 года показывает наличие непокрываемого дефицита мощности в ряде схемно-режимных ситуаций для различных контролируемых сечений, который достигает в зимний период 2027 года величины 325 МВт, в летний период 2027 года - 440 МВт.

При этом, исходя из анализа перспективных режимов работы БЭК, месторасположения опорного центра питания - ПС 500 кВ Усть-Кут, а также распределения нагрузок существующих и перспективных потребителей с их максимальной концентрацией в Бодайбинском энергорайоне энергосистемы Иркутской области целесообразно рассмотреть строительство в указанном энергорайоне новой электростанции.

Генерирующий объект, подлежащий строительству, должен быть отобран по результатам долгосрочного конкурентного отбора мощности новых генерирующих объектов и соответствовать требованиям распоряжения Правительства Российской Федерации от 20.01.2022 N 33-р "О проведении долгосрочного конкурентного отбора мощности генерирующих объектов, подлежащих строительству в соответствии с техническими требованиями и описанием территории технологически необходимой генерации и утверждении экономических параметров, исходя из которых будут рассчитываться коэффициент эффективности и стоимость мощности, продаваемой по итогам отбора мощности новых генерирующих объектов и перечень потребителей электрической энергии (мощности), в отношении которых прогнозируется рост потребления электрической энергии (мощности), приводящий к возникновению территории технологически необходимой генерации".

Мероприятия по обеспечению схемы выдачи мощности генерирующего объекта подлежат определению в рамках отдельного проектирования.
