1. Конструкция универсальных ЗПУ

1.1. Конструкция ЗПУ "ТЭТРОН" (рис. 1) является моноблочной и состоит из корпуса с блокирующим устройством и каната диаметром 5,2 мм.

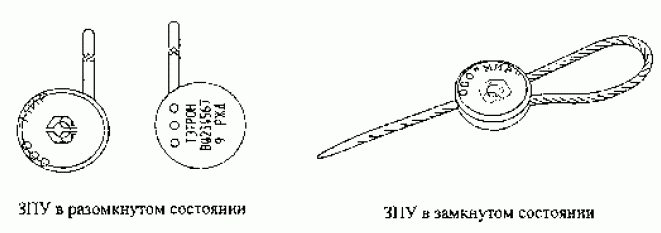

Рис. 1. ЗПУ "ТЭТРОН"

Канат может иметь длину 300 или 500 мм. Один конец каната закреплен в корпусе ЗПУ.

1.2. Конструкция ЗПУ "Блок-Гарант М" (рис. 2) состоит из корпуса с запирающим механизмом и каната диаметром 4,7 мм, жестко закрепленного одним концом в корпусе. Канат может иметь длину 300 или 500 мм. В корпусе имеется сквозное отверстие для ввода свободного конца каната.

Рис. 2. ЗПУ "Блок-Гарант М"

1.3. Конструкция ЗПУ "Спрут-777" (рис. 3) является моноблочной и состоит из корпуса с жестко закрепленным в нем отрезком каната диаметром 4,7 мм и размещенного в корпусе стопорного элемента, взаимодействующего с канатом в процессе пломбирования. Канат имеет и длину 300 или 500 мм.

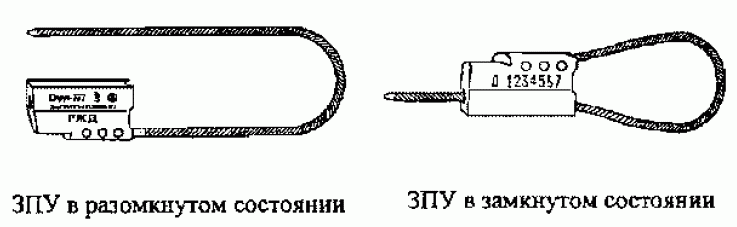

Рис. 3. ЗПУ "Спрут-777"

1.4. Конструкция ЗПУ "Спрут-777М" (рис. 4) является моноблочной, состоящей из корпуса и каната, жестко закрепленного одним концом в корпусе. Канат имеет диаметр 4,7 мм и длину 300 или 500 мм. В корпусе ЗПУ размещен стопорный элемент с отделяемой рукояткой, выполненный в виде винта, который зажимает канат после установки ЗПУ. Направление вращения рукоятки винта обозначено в виде стрелки.

Рис. 4. ЗПУ "Спрут-777М"

1.5. Конструкция ЗПУ "ТП 2800-02" (рис. 5) является моноблочной, состоящей из корпуса с запирающим механизмом и каната, жестко закрепленного одним концом в корпусе. В корпусе имеется сквозное отверстие для ввода свободного конца каната. Канат имеет диаметр 5,2 мм и длину 500 мм.

Рис. 5. ЗПУ "ТП 2800-02"

1.6. Конструкция ЗПУ "ТП 50" (рис. 6) является моноблочной, состоящей из корпуса с запирающим механизмом и каната, жестко закрепленного одним концом в корпусе. В корпусе имеется сквозное отверстие для ввода свободного конца каната. Канат имеет диаметр 5,2 мм и длину 500 мм. Для дополнительной фиксации каната в корпусе предусмотрен винтовой зажим.

Рис. 6. ЗПУ "ТП 50"

1.7. Конструкция ЗПУ "Блок-Гарант 3М" (рис. 7) состоит из корпуса с запирающим механизмом и каната диаметром 4,7 мм, жестко закрепленного одним концом в корпусе. Канат может иметь длину 300 или 500 мм. В корпусе имеется сквозное отверстие для ввода свободного конца каната. Для дополнительной фиксации каната в корпусе предусмотрен винтовой зажим.

Рис. 7. ЗПУ "Блок-Гарант 3М"

1.8. Конструкция ЗПУ "СОЮЗ" является моноблочной (рис. 8), состоящей из корпуса с запирающим механизмом и каната, жестко закрепленного одним концом в корпусе. В корпусе имеется сквозное отверстие для ввода свободного конца каната. Канат имеет диаметр 5,2 мм и длину 500 мм.

Рис. 8. ЗПУ "СОЮЗ"

Запирающее устройство, расположенное внутри корпуса, взаимодействуя со свободным концом гибкого элемента при замыкании ЗПУ, образует неразъемное соединение в виде петли. Наружные стороны корпуса ЗПУ со стороны дна и крышки используются для нанесения маркировки.

Гибкий элемент ЗПУ пропускается через отверстия запорных узлов пломбируемого вагона или контейнера и затем через входное отверстие корпуса ЗПУ, в результате чего образуется неразъемная петля.

1.9. Конструкция ЗПУ "ЛАВР С" является моноблочной, состоит из корпуса с жестко закрепленным в нем отрезком каната диаметром 5.2 мм и размещенного в корпусе стопорного элемента, взаимодействующего с канатом в процессе пломбирования. Свободный конец каната после пломбирования фиксируется в корпусе ЗПУ. Канат имеет длину 500 мм.

Рис. 9. ЗПУ "ЛАВР С"

1.10. Конструкция ЗПУ "КРИСТАЛЛ" (рис. 10) является моноблочной, состоящей из корпуса, с запирающим механизмом, и каната диаметром 4,6 мм, жестко закрепленного одним концом в корпусе, другой конец каната взаимодействует с запирающим механизмом в процессе пломбирования. Канат имеет длину 500 мм.

Рис. 9(1). ЗПУ "КРИСТАЛЛ"
