Термосистемы предназначены для раннего автоматического обнаружения пожароопасных ситуаций, возникающих вследствие перегрева элементов электроустановок: контактных соединений, проводов, кабелей (в т.ч. концевой арматуры) и шин, электрических аппаратов, вводных распределительных шкафов, щитов с электрооборудованием, иного электрооборудования и их элементов, где возможно превышение температуры оборудования в нештатном режиме работы или при появлении дефекта.
Системы осуществляют непрерывный контроль температуры нагрева с сигнализацией о превышении установленных порогов и передачей информации на пульт централизованного наблюдения, где осуществляется прием тревожных извещений об обнаруженных перегревах с датчиков, отображение (индикация) состояния и регистрация событий.
Термосистемами могут быть оборудованы электроустановки, для которых нормативными документами установлены наибольшая допустимая температура нагрева, а также элементы электрооборудования и электропроводки, перегрев которых может привести к аварии или возгоранию.
Рисунок 16. Пример системы, состоящей
из термоактивируемой газовыделяющей наклейки
и специализированного газового датчика
В качестве устройств обнаружения превышения температуры в разных системах могут выступать различные датчики. Например, термоактивируемые газовыделяющие наклейки, при нагревании которых до определенной температуры выделяется сигнальный газ, улавливаемый специализированным газовым датчиком, передающим сигнал о перегреве на контрольно-приемное устройство; бесконтактные инфракрасные датчики; датчики температуры, устанавливаемые непосредственно на контролируемый элемент электрооборудования.
|
Газогенерирующие наклейки, размещенные на силовых контактах, а также смонтированный газовый датчик в электрощитке |
При нагревании выше 50 - 90 °C индикаторные метки необратимо меняют свои цвета |
В аварийной ситуации, когда температура поднимается выше 100 °C, наклейка выделяет сигнальный газ, который фиксируется газовым датчиком. Датчик передает сигнал тревоги и/или отключает питание |

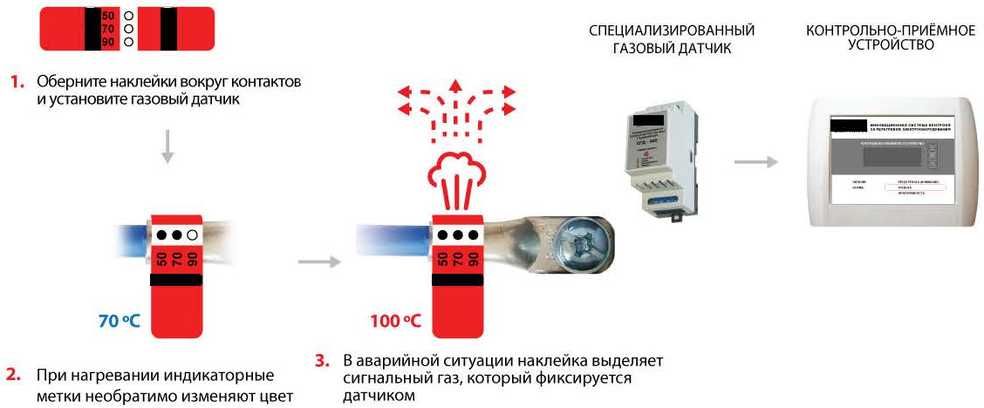

Рисунок 17. Пошаговая схема работы
системы непрерывного контроля температуры на основе
термоактивируемой газовыделяющей наклейки
и специализированного газового датчика
Кроме того, термосистемы можно использовать как системы мониторинга пожарной безопасности электроустановок, за счет раннего обнаружения точек чрезмерного нагрева, задолго до начала термической деструкции изоляции в местах установки датчиков.
Рисунок 18. Пример системы многоканального
бесконтактного температурного контроля на основе
бесконтактных пирометрических датчиков
Рисунок 19. Пример интеллектуальной системы контроля
температуры высоковольтных кабельных линий на основе
распределенного датчика температуры
