2.2. Способы получения численных характеристик дефектов и общей оценки состояния строительных несущих и ограждающих конструкций

2.2. Способы получения численных характеристик дефектов

и общей оценки состояния строительных несущих

и ограждающих конструкций

Численные характеристики коррозии металлических и неметаллических материалов конструкций могут быть получены в подавляющем большинстве на основе инструментального способа, в том числе и методами неразрушающего контроля. Допускается для получения характеристик использование простейших инструментов: отсчетного микроскопа, измерительной лупы, щелемера, измерительной стальной линейки, измерительной стальной рулетки, молотка Кашкарова.

Для измерений площадей и объемов, а также геометрических характеристик строительной конструкции ЗС ГО могут быть использованы лазерные дальномеры и нивелиры.

Для определения дефективности поверхности несущих и ограждающих конструкций в результате коррозии используются следующие показатели:

площадь коррозии материала конструкции - Pк.м.;

удельная площадь коррозии материала конструкции - Рисунок 1, характеризующаяся отношением площади коррозии материала к площади конструкции;

глубина коррозии материала конструкции - hk.м;

объем коррозии материала конструкции - Vк.м.,;

удельный объем коррозии материала конструкции Рисунок 2, характеризующийся отношением объема коррозии материала к объему конструкции.

Численные характеристики просадки пола в защитном сооружении характеризуется такими показателями как:

площадь просадки пола - Fп.п.;

удельная площадь просадки пола - Рисунок 3, полученная путем отношения площади просадки пола к общей площади пола.

Увлажнение конструкций защитных сооружений оценивается при помощи показателей, представленных площадью увлажнения конструкции - Fу.к., удельной площадью увлажнения конструкции - Рисунок 4.

Показателем, характеризующим состояние многослойных сред ограждающих конструкций, является удельная площадь обваловки Sу = Sо / S, полученная путем отношения площади обваловки к общей площади обваловки по проекту.

Численные показатели дефектов строительных несущих и ограждающих конструкций ЗС ГО необходимо свести в таблицу 1.

Таблица 1. Численные показатели дефектов строительных

несущих и ограждающих конструкций ЗС ГО

N п/п

Показатель

Значение показателя

1.

Удельная площадь коррозии материала конструкции, Рисунок 5.

2.

Удельный объем коррозии материала конструкции, Рисунок 6.

3.

Удельная площадь обваловки, Sу

4.

Удельная площадь просадки пола, Рисунок 7

5.

Удельная площадь увлажнения конструкции, Рисунок 8

Численное выражение оценки состояния строительных несущих и ограждающих конструкций ЗС ГО (Oс.к.) рассчитывается как сумма по формуле:

Рисунок 9

Общую оценку состояния строительных несущих и ограждающих конструкций убежищ и противорадиационных укрытий производить согласно таблице 2.

Таблица 2. Укрупненная шкала физического износа строительных

несущих и ограждающих конструкций убежищ

и противорадиационных укрытий

N п/п

Значение оценки состояния строительных несущих и ограждающих конструкций ЗС ГО (Oс.к.)

Общая оценка состояния строительных несущих и ограждающих конструкций ЗС ГО

Общая характеристика технического состояния

Примерная стоимость капитального ремонта (реконструкции), % от восстановительной стоимости конструктивных элементов

1.

0 - 0.2

Хорошее

Повреждений и деформаций нет.

Имеются отдельные устраняемые при текущем ремонте мелкие дефекты, не влияющие на эксплуатацию конструктивного элемента. Капитальный ремонт может проводиться лишь на отдельных участках, имеющих относительно повышенный износ

0 - 11

2.

0.21 - 0.4

Удовлетворительное

Конструктивные элементы в целом пригодны для эксплуатации, но требуют некоторого капитального ремонта, который наиболее целесообразен именно на данной стадии

12 - 36

3.

0.41 - 0,6

Неудовлетворительное

Эксплуатация конструктивных элементов возможна лишь при условии значительного капитального ремонта

38 - 90

4.

0.6 - 0.8

Ветхое

Состояние несущих конструктивных элементов аварийное, а несущих - весьма ветхое. Ограниченное выполнение конструктивными элементами своих функций возможно лишь по проведении охранных мероприятий или полной смены конструктивного элемента

93 - 120

5.

0.81 - 1,0

Негодное

Конструктивные элементы находятся в разрушенном состоянии. При износе 100% остатки конструктивного элемента полностью ликвидированы.

-

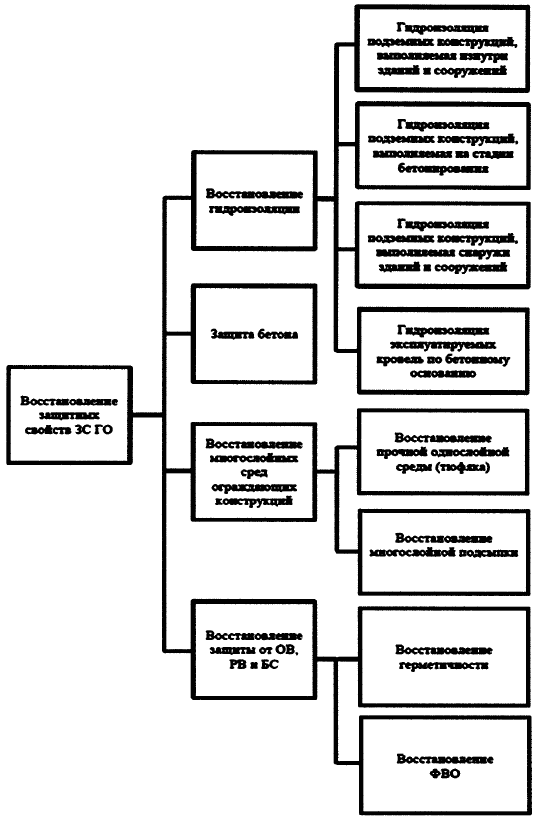

Операции по восстановлению несущей способности и устойчивости поврежденных строительных конструкций ЗС ГО (или их усилению при изменении расчетных средств поражения) представлены на рисунке 1.

Рисунок 10

Рисунок 1. Операции по восстановлению защитных свойств ЗС ГО

Примеры практического применения методики использования конструкционных материалов для восстановления и усиления ЗС ГО приведены в приложении В. Полученная таким образом общая оценка состояния строительных несущих и ограждающих конструкций убежищ и противорадиационных укрытий позволяет определить перечень мероприятий по восстановлению защитных свойств сооружений.
