Документ утратил силу или отменен. Подробнее см. Справку
Приказ Росземкадастра от 02.10.2002 N П/327 "Об утверждении требований к оформлению документов о межевании, представляемых для постановки земельных участков на государственный кадастровый учет" (Зарегистрировано в Минюсте РФ 13.11.2002 N 3911)

Приложение 4. Пример оформления раздела "Описание границ" (справочное)

Приложение 4

(справочное)

ПРИМЕР ОФОРМЛЕНИЯ РАЗДЕЛА "ОПИСАНИЕ ГРАНИЦ"

1/2

Описание земельных участков.

Раздел "Описание границ"

┌───────────────────────────────────────┬────────────────────────┐

│Кадастровый квартал N 54 : 19 : 111213 │Изменение N ____________│

│ ---------------- │ │

├───────────────────────────────────────┴────────────────────────┤

│СВЕДЕНИЯ О ВНОВЬ ОБРАЗОВАННЫХ И ПРЕКРАЩАЮЩИХ СУЩЕСТВОВАНИЕ│

│УЗЛОВЫХ И ПОВОРОТНЫХ ТОЧКАХ ГРАНИЦ │

├────────┬─────────────────────┬─────────┬───────────────┬───────┤

│Условное│ Координаты │ f, м │ Описание │Кадаст-│

│обознач.├──────────┬──────────┤ │ закрепления │ровая │

│ точки │ Х │ У │ │ точки │запись │

├────────┼──────────┼──────────┼─────────┼───────────────┼───────┤

│ 1 │ 2 │ 3 │ 4 │ 5 │ 6 │

├────────┼──────────┼──────────┼─────────┼───────────────┼───────┤

│ н1 │хххххх,хх │хххххх,хх │ 0,1 │Деревянный ко- │ │

│ │ │ │ │лышек │ │

├────────┼──────────┼──────────┼─────────┼───────────────┼───────┤

│ н2 │хххххх,хх │хххххх,хх │ 0,1 │Центр металли- │ │

│ │ │ │ │ческого столба │ │

│ │ │ │ │ограждения │ │

├────────┼──────────┼──────────┼─────────┼───────────────┼───────┤

│ н3 │хххххх,хх │хххххх,хх │ 0,1 │Обрезок армату-│ │

│ │ │ │ │ры, забетониро-│ │

│ │ │ │ │ванный в грунт │ │

├────────┼──────────┼──────────┼─────────┼───────────────┼───────┤

│ н4 │хххххх,хх │хххххх,хх │ 0,1 │Деревянный ко- │ │

│ │ │ │ │лышек │ │

├────────┼──────────┼──────────┼─────────┼───────────────┼───────┤

│ 30 │ │ │ │ │ │

├────────┼──────────┼──────────┼─────────┼───────────────┼───────┤

│ 35 │ │ │ │ │ │

├────────┴──────────┴──────────┴─────────┴───────────────┴───────┤

│ │

├────────────────────────────────────────────────────────────────┤

│СВЕДЕНИЯ О ВНОВЬ ОБРАЗОВАННЫХ И ПРЕКРАЩАЮЩИХ СУЩЕСТВОВАНИЕ│

│УЧАСТКАХ ГРАНИЦ │

├────────┬────────┬──────────┬──────────────────┬────────┬───────┤

│От т. - │Длина, м│ДЕЛЬТАS, м│ Дирекционный │Описание│Кадаст-│

│ до т. │ │ │ угол │прохож- │ровая │

│ │ │ │ │дения │запись │

│ │ │ │ │границы │ │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│ 1 │ 2 │ 3 │ 4 │ 5 │ 6 │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│н1 - н2 │ хх,хх │ х,хх │ ххх град. хх,х' │ - │ │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│н1 - н4 │ хх,хх │ х,хх │ ххх град. хх,х' │ - │ │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│н3 - н4 │ хх,хх │ х,хх │ ххх град. хх,х' │ - │ │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│25 - н2 │ хх,хх │ х,хх │ ххх град. хх,х' │ - │ │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│25 - н3 │ хх,хх │ х,хх │ ххх град. хх,х' │ - │ │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│26 - н2 │ хх,хх │ х,хх │ ххх град. хх,х' │ - │ │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│27 - н1 │ хх,хх │ х,хх │ ххх град. хх,х' │ - │ │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│29 - н3 │ │ │ │ │ │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│32 - н3 │ │ │ │ │ │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│34 - н4 │ │ │ │ │ │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│25 - 30 │ │ │ │ │ │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│27 - 35 │ │ │ │ │ │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│29 - 30 │ │ │ │ │ │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│30 - 35 │ │ │ │ │ │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│32 - 30 │ │ │ │ │ │

├────────┼────────┼──────────┼──────────────────┼────────┼───────┤

│34 - 35 │ │ │ │ │ │

├────────┴────────┴──────────┴──────────────────┴────────┴───────┤

│ │

└────────────────────────────────────────────────────────────────┘

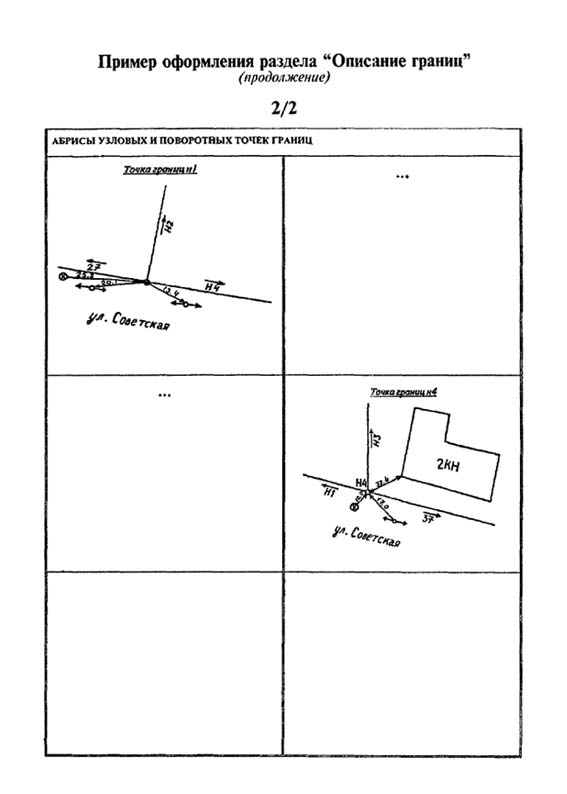

ПРИМЕР ОФОРМЛЕНИЯ РАЗДЕЛА

"ОПИСАНИЕ ГРАНИЦ" (ПРОДОЛЖЕНИЕ)

2/2

См. данный графический объект.

┌────────────────────────────────────────────────────────────────┐

│АБРИСЫ УЗЛОВЫХ И ПОВОРОТНЫХ ТОЧЕК ГРАНИЦ │

├───────────────────────────────┬────────────────────────────────┤

│ Точка границ н4 │ ... │

│ │ │

│ (рисунок) │ │

├───────────────────────────────┼────────────────────────────────┤

│ ... │ Точка границ н4 │

│ │ │

│ │ (рисунок) │

├───────────────────────────────┼────────────────────────────────┤

│ │ │

│ │ │

│ │ │

└───────────────────────────────┴────────────────────────────────┘
