4. Информационное взаимодействие при получении сведений из базы данных о компартментализации
4. Информационное взаимодействие при получении сведений
из базы данных о компартментализации

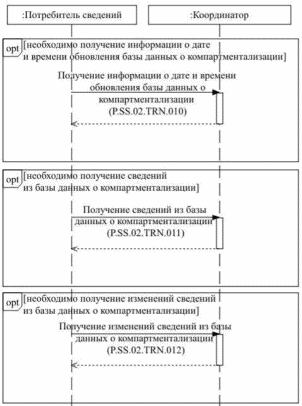

15. Схема выполнения транзакций общего процесса при получении сведений из базы данных о компартментализации представлена на рисунке 5. Для каждой процедуры общего процесса в таблице 5 приведена связь между операциями, промежуточными и результирующими состояниями информационных объектов общего процесса и транзакциями общего процесса.
Рис. 5. Схема выполнения транзакций общего процесса
при получении сведений из базы данных о компартментализации
Таблица 5
Перечень транзакций общего процесса при получении сведений
из базы данных о компартментализации
N п/п
Операция, выполняемая инициатором
Промежуточное состояние информационного объекта общего процесса
Операция, выполняемая респондентом
Результирующее состояние информационного объекта общего процесса
Транзакция общего процесса
1
2
3
4
5
6
1
Получение информации о дате и времени обновления базы данных о компартментализации (P.SS.02.PRC.010)
1.1
Запрос информации о дате и времени обновления базы данных о компартментализации (P.SS.02.OPR.034);
прием и обработка информации о дате и времени обновления базы данных о компартментализации (P.SS.02.OPR.036)
сведения о компартментализации (P.SS.02.BEN.002): информация о дате и времени обновления сведений запрошена
обработка запроса и представление информации о дате и времени обновления базы данных о компартментализации (P.SS.02.OPR.035)
сведения о компартментализации (P.SS.02.BEN.002): информация о дате и времени обновления сведений направлена
получение информации о дате и времени обновления базы данных о компартментализации (P.SS.02.TRN.010)
2
Получение сведений из базы данных о компартментализации (P.SS.02.PRC.011)
2.1
Запрос сведений из базы данных о компартментализации (P.SS.02.OPR.037);
прием и обработка сведений из базы данных о компартментализации (P.SS.02.OPR.039)
сведения о компартментализации (P.SS.02.BEN.002): сведения запрошены
обработка запроса и представление сведений из базы данных о компартментализации (P.SS.02.OPR.038)
сведения о компартментализации (P.SS.02.BEN.002): сведения отсутствуют;
сведения о компартментализации (P.SS.02.BEN.002): сведения направлены
получение сведений из базы данных о компартментализации (P.SS.02.TRN.011)
3
Получение изменений сведений из базы данных о компартментализации (P.SS.02.PRC.012)
3.1
Запрос изменений сведений из базы данных о компартментализации (P.SS.02.OPR.040);
прием и обработка изменений сведений из базы данных о компартментализации (P.SS.02.OPR.042)
сведения о компартментализации (P.SS.02.BEN.002): изменения сведений запрошены
обработка запроса и представление изменений сведений из базы данных о компартментализации (P.SS.02.OPR.041)
сведения о компартментализации (P.SS.02.BEN.002): изменения сведений отсутствуют;
сведения о компартментализации (P.SS.02.BEN.002): изменения сведений направлены
получение изменений сведений из базы данных о компартментализации (P.SS.02.TRN.012)
