8. Информационное взаимодействие при получении сведений из базы данных об опасных товарах (продукции)
8. Информационное взаимодействие при получении сведений
из базы данных об опасных товарах (продукции)
19. Схема выполнения транзакций общего процесса при получении сведений из базы данных об опасных товарах (продукции) представлена на рисунке 9. Для каждой процедуры общего процесса в таблице 9 приведена связь между операциями, промежуточными и результирующими состояниями информационных объектов общего процесса и транзакциями общего процесса.

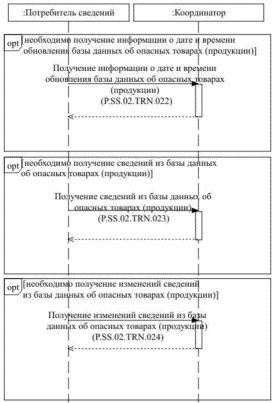

Рис. 9. Схема выполнения транзакций общего
процесса при получении сведений из базы данных об опасных
товарах (продукции)
Таблица 9
Перечень транзакций общего процесса при получении сведений
из базы данных об опасных товарах (продукции)
N п/п
Операция, выполняемая инициатором
Промежуточное состояние информационного объекта общего процесса
Операция, выполняемая респондентом
Результирующее состояние информационного объекта общего процесса
Транзакция общего процесса
1
2
3
4
5
6
1
Получение информации о дате и времени обновления базы данных об опасных товарах (продукции) (P.SS.02.PRC.022)
1.1
Запрос информации о дате и времени обновления базы данных об опасных товарах (продукции) (P.SS.02.OPR.076);
прием и обработка информации о дате и времени обновления базы данных об опасных товарах (продукции) (P.SS.02.OPR.078)
сведения об опасных товарах (продукции) (P.SS.02.BEN.004): информация о дате и времени обновления сведений запрошена
обработка запроса и представление информации о дате и времени обновления базы данных об опасных товарах (продукции) (P.SS.02.OPR.077)
сведения об опасных товарах (продукции) (P.SS.02.BEN.004): информация о дате и времени обновления сведений направлена
получение информации о дате и времени обновления базы данных об опасных товарах (продукции) (P.SS.02.TRN.022)
2
Получение сведений из базы данных об опасных товарах (продукции) (P.SS.02.PRC.023)
2.1
Запрос сведений из базы данных об опасных товарах (продукции) (P.SS.02.OPR.079);
прием и обработка сведений из базы данных об опасных товарах (продукции) (P.SS.02.OPR.081)
сведения об опасных товарах (продукции) (P.SS.02.BEN.004): сведения запрошены
обработка запроса и представление сведений из базы данных об опасных товарах (продукции) (P.SS.02.OPR.080)
сведения об опасных товарах (продукции) (P.SS.02.BEN.004): сведения отсутствуют;
сведения об опасных товарах (продукции) (P.SS.02.BEN.004): сведения направлены
получение сведений из базы данных об опасных товарах (продукции) (P.SS.02.TRN.023)
3
Получение изменений сведений из базы данных об опасных товарах (продукции) (P.SS.02.PRC.024)
3.1
Запрос изменений сведений из базы данных об опасных товарах (продукции) (P.SS.02.OPR.082);
прием и обработка изменений сведений из базы данных об опасных товарах (продукции) (P.SS.02.OPR.084)
сведения об опасных товарах (продукции) (P.SS.02.BEN.004): изменения сведений запрошены
обработка запроса и представление изменений сведений из базы данных об опасных товарах (продукции) (P.SS.02.OPR.083)
сведения об опасных товарах (продукции) (P.SS.02.BEN.004): изменения сведений отсутствуют;
сведения об опасных товарах (продукции) (P.SS.02.BEN.004): изменения сведений направлены
получение изменений сведений из базы данных об опасных товарах (продукции) (P.SS.02.TRN.024)
