12.5. Работы по монтажу вставок в провода контактной сети, замене тросов средней анкеровки и эластичной струны

12.5.1. Работы по монтажу вставок в провода контактной сети, замене или монтажу троса средней анкеровки и эластичной струны должны выполняться со снятием напряжения и заземлением.

Работы выполняются с изолирующих съемных вышек двумя электромонтерами или с рабочих площадок автомотрис.

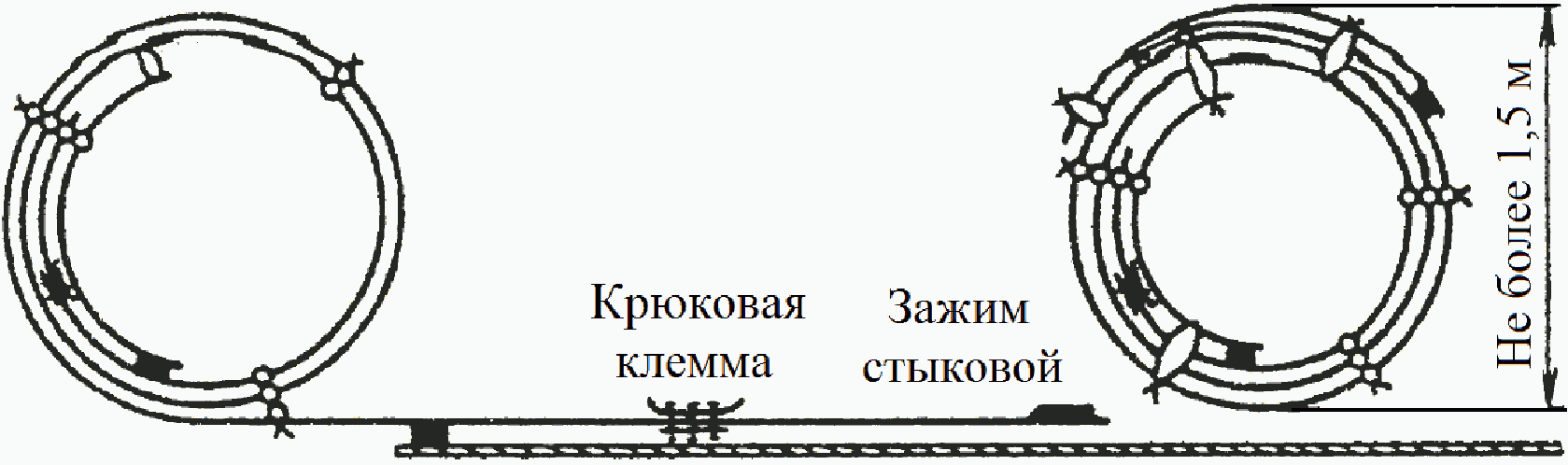

12.5.2. До начала работ необходимо отрезать провод нужной длины, установить по его концам натяжные зажимы, а также шунты сечением не менее сечения разрезаемого провода. Подготовленный провод следует свернуть в бухту диаметром не более 1,5 м. Для предупреждения разматывания бухты каждый последующий виток при свертывании надежно крепится в двух - трех местах проволочной вязкой к соседнему. Концы провода должны привязываться к соседним виткам. Кроме того, во время транспортировки и подъема на изолирующую вышку или автомотрису на бухте должно быть не менее трех общих вязок всех колец (рисунок 26).

Рисунок 26 - Меры для предупреждения разматывания

бухты провода

12.5.3. Монтаж вставок в провода контактной сети должен проводиться в следующем порядке:

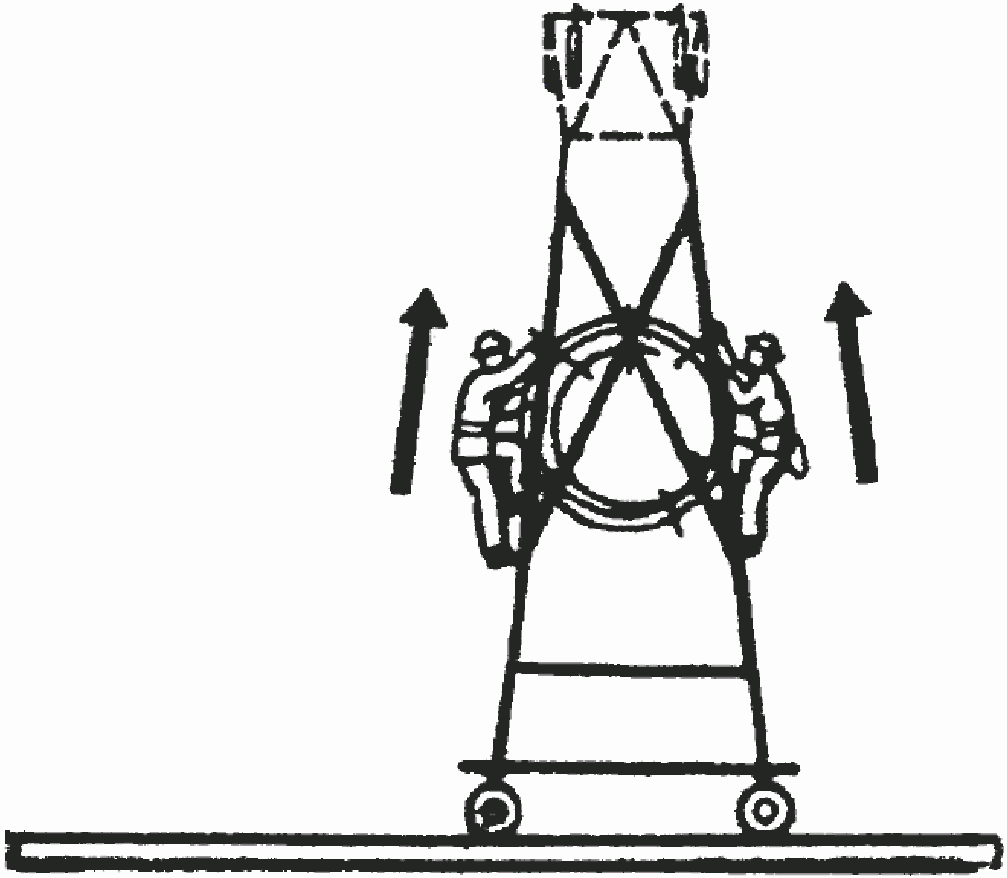

исполнитель и помощник поднимают бухту с проводом на рабочую площадку автомотрисы или изолирующей съемной вышки, двигаясь по разным ее сторонам (рисунок 27);

Рисунок 27 - Подъем исполнителем и помощником бухты

с проводом на рабочую площадку автомотрисы или изолирующей

съемной вышки

завешивают обе шунтирующие штанги на контактный провод;

обеспечивают свою безопасность за счет непрерывной самостраховки с помощью двух стропов страховочной системы, используя контактный провод в качестве анкерной линии;

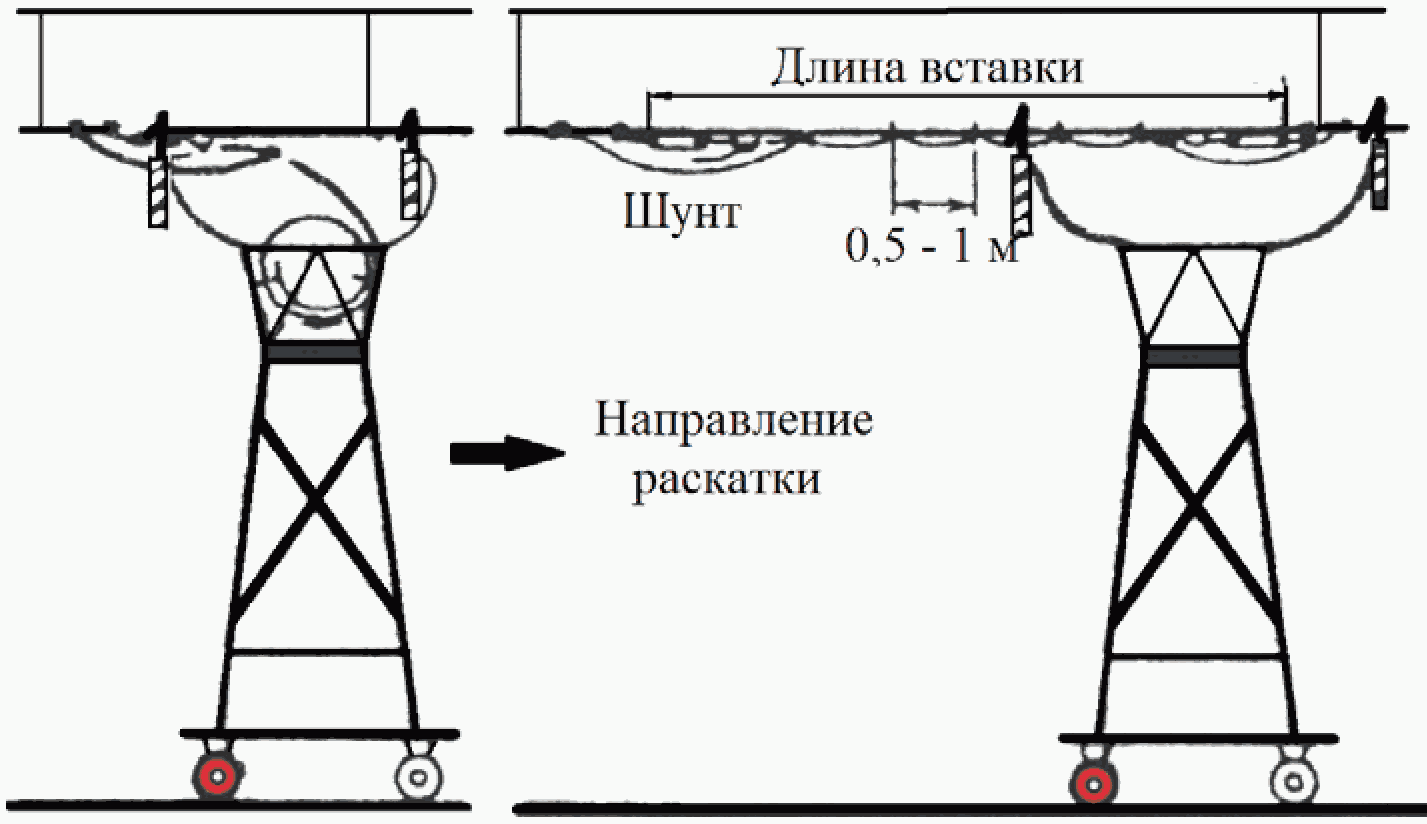

устанавливают на основном проводе или тросе натяжной зажим, соединяют его струбциной и муфтой (допускается использовать лебедку Ступакова) с натяжным зажимом на конце последнего витка бухты, закрепляют второй конец шунта на основном проводе (места крепления струбцины с натяжными крюковыми зажимами должны быть привязаны проволокой) (рисунок 28, а);

разматывают бухту, освобождая по одному витку, и привязывают раскатываемый провод к основному проводу через 1 метр;

соединяют второй конец бухты с контактным проводом;

передают натяжение при помощи натяжных муфт на вставку, переставляют на нее с заменяемого провода струны, электросоединения и шлейфы (перед натяжением проверяют крепление шунтов, а при натяжении следят за креплением зажимов);

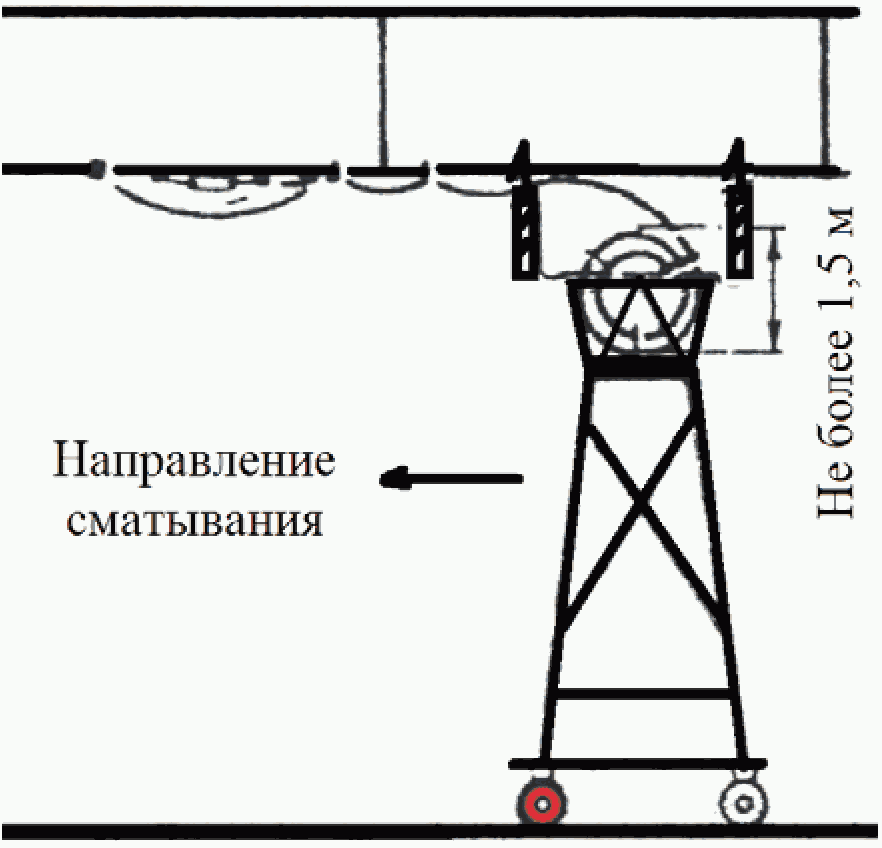

выполняют вырезку заменяемой части основного провода, сматывают его в бухту, закрепляя каждый последующий виток к предыдущему проволочной вязкой; кроме того, на бухте должно быть не менее двух общих креплений (рисунок 28, б);

стыкуют вставки с основным проводом и передают натяжение на стыки, после чего снимают натяжные муфты, струбцины и натяжные зажимы с шунтами.

12.5.4. В течение всей работы по развертыванию проводов вставки одна из шунтирующих штанг и один из двух стропов страховочной системы должны находиться на контактном проводе.

Для этого при передвижении вышки необходимо устанавливать штанги и крепить стропы страховочной системы поочередно, после завешивания штанги впереди по направлению движения вышки и закрепления стропом за контактный провод, можно снять вторую штангу и второй строп страховочной системы, завесив штангу и пересоединив строп после перемещения вышки вперед по направлению движения. В процессе перемещения вышки для предотвращения падения с высоты необходимо использовать страховочную систему с двумя стропами.

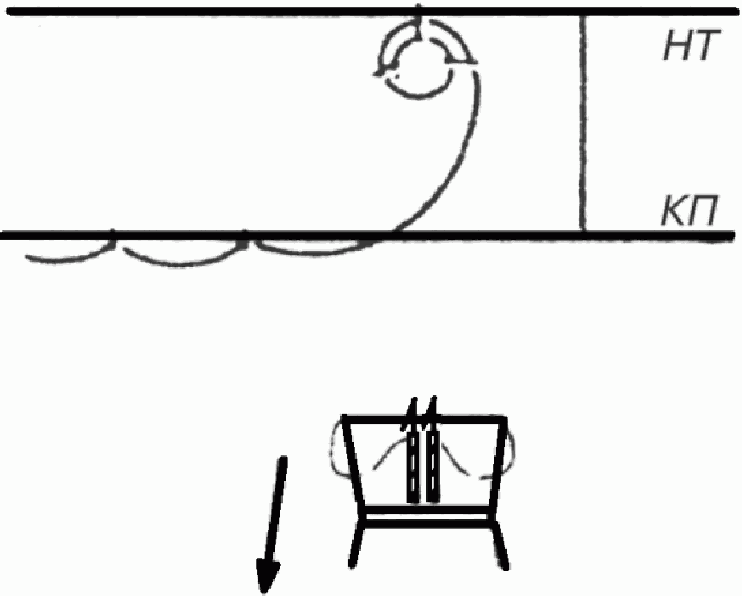

Если во время развертывания или свертывания бухты возникает необходимость во временном прекращении работы, то находящиеся на рабочей площадке электромонтеры должны подвязать бухту к несущему тросу или заменяемому проводу (рисунок 28, в), проверив предварительно качество установленных на бухте креплений. Только после этого разрешается снять шунтирующие штанги и сойти с рабочей площадки.

а) закрепление последнего витка бухты провода к контактному проводу и раскатка провода вставки;

б) сматывание в бухту вырезанного куска провода;

в) временное прекращение работы с необходимостью снятия изолирующей вышки с пути

Рисунок 28 - Схема монтажа вставок в провода

контактной сети

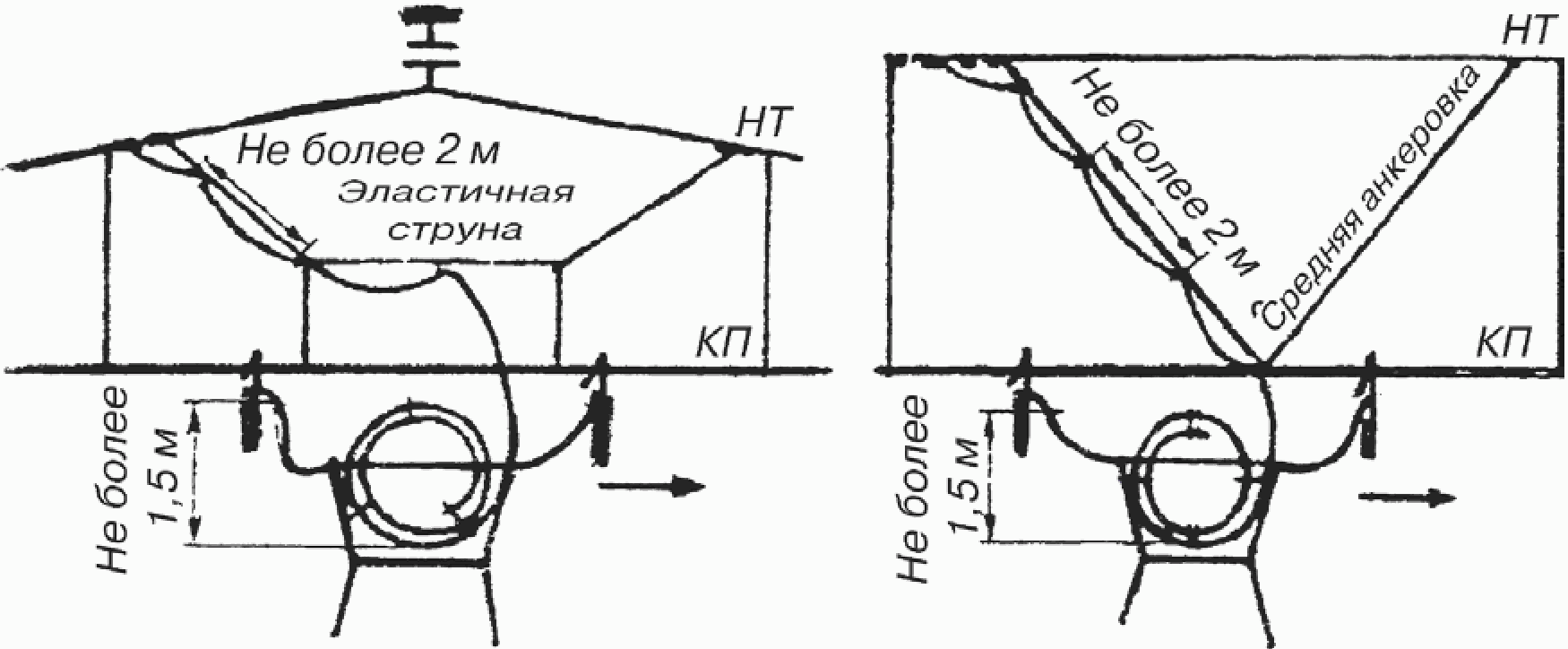

12.5.5. Монтаж и замена эластичных струн и средних анкеровок выполняется без применения шунтов в порядке, аналогичном приведенному выше при монтаже вставок в провода контактной сети (рисунок 29).

Рисунок 29 - Схема монтажа и замены эластичных струн

и средних анкеровок

12.5.6. Монтаж вставок в провода и тросы длиной 1,5 м разрешено производить под напряжением с изолирующих съемных вышек.

Производитель работ и исполнитель должны иметь V группу, помощник исполнителя - IV группу.

12.5.7. Запрещается под напряжением с вышки выполнять:

монтаж вставок в контактный провод и несущий трос длиной более 1,5 м;

работы по монтажу вставок в несущий трос, а также их замену, если при этом необходимо приближаться к подвесному изолятору на неизолированной консоли на расстояние менее 2 м.
