12.8.3. Работы под напряжением

Работа на изолированной гибкой поперечине под напряжением возможна при условии наличия в нижнем фиксирующем тросе нейтральной вставки, соединенной электросоединением с верхним фиксирующим тросом.

При выполнении указанной работы должен быть назначен ответственный руководитель работ, выполнять ее следует с изолирующих съемных вышек. Продольные подвески всех путей, подвешенные к поперечине, на которой необходимо выполнять работу, должны быть переведены на питание от одного фидера.

Разрешается одновременно вести работы под напряжением не более чем на трех гибких поперечинах. На одной гибкой поперечине допускается работать не более чем в двух точках, при этом в одной точке может находиться не более двух исполнителей с группой IV.

В этом случае в каждой группе должен быть наблюдающий - электромонтер с группой V.

До начала работы следует выполнить проверку исправности первых от опор изоляторов гибкой поперечины. Изолирующая съемная вышка должна быть установлена под вторым от опоры изолятором нижнего фиксирующего троса. Электромонтер, поднявшись на рабочую площадку и не приближаясь к токоведущим частям, одним наконечником указателя напряжения касается нижнего фиксирующего троса, находящегося под напряжением, другим - электросоединения между верхним и нижним фиксирующими тросами. При отсутствии указателя напряжения опробовать исправность изоляторов можно переносной шунтирующей штангой на "искру". Если не загорается лампочка указателя или нет "искры", значит первые от опоры изоляторы исправны (рисунок 34).

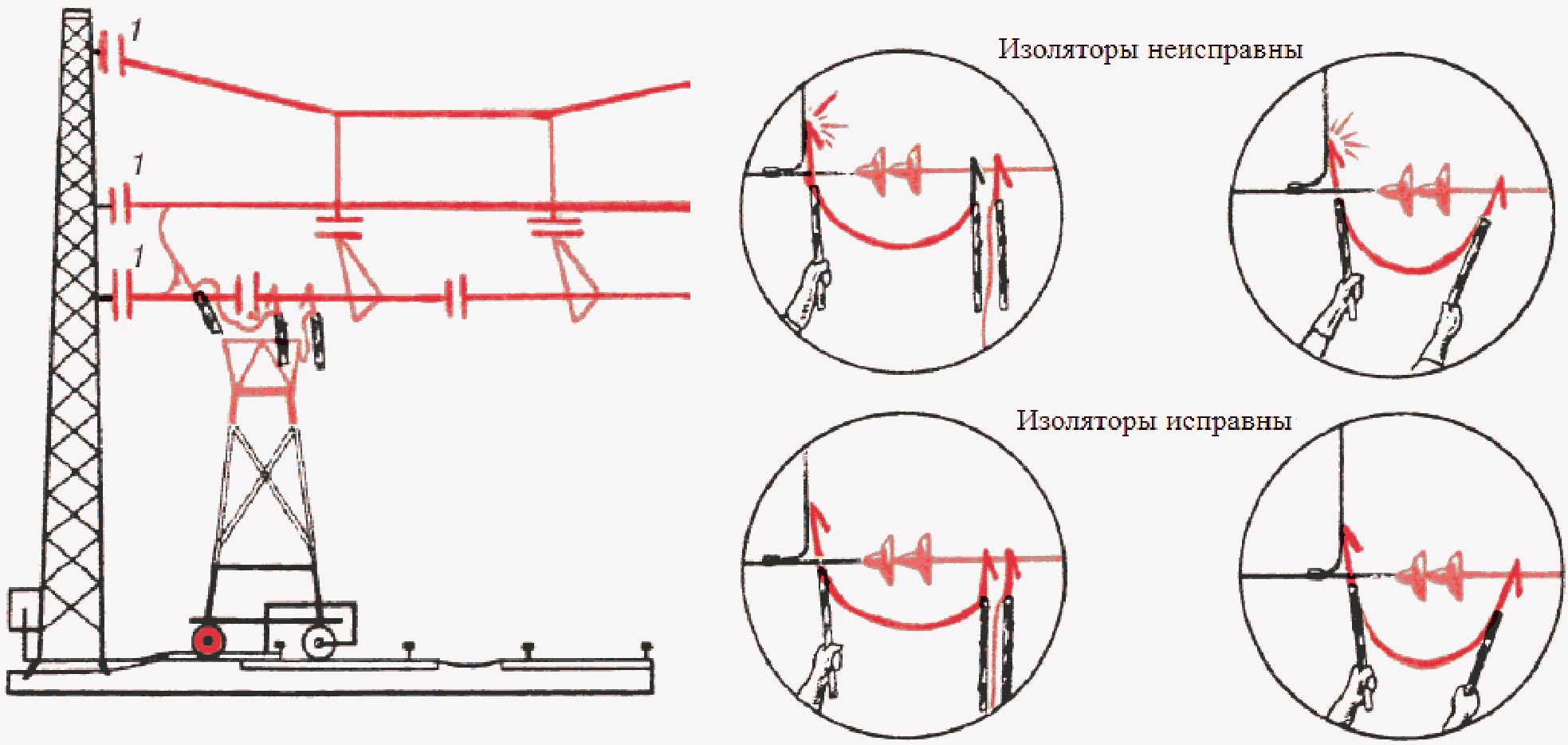

Рисунок 34 - Проверка исправности первых от опоры

изоляторов гибкой поперечины

Затем необходимо проверить исправность вторых от опор и подвесных изоляторов, для чего электромонтер одним крюком переносной шунтирующей штанги касается электросоединения между верхним и нижним фиксирующими тросами, а вторым - штанги (или троса), расположенной между первым изолятором и опорой (рисунок 35).

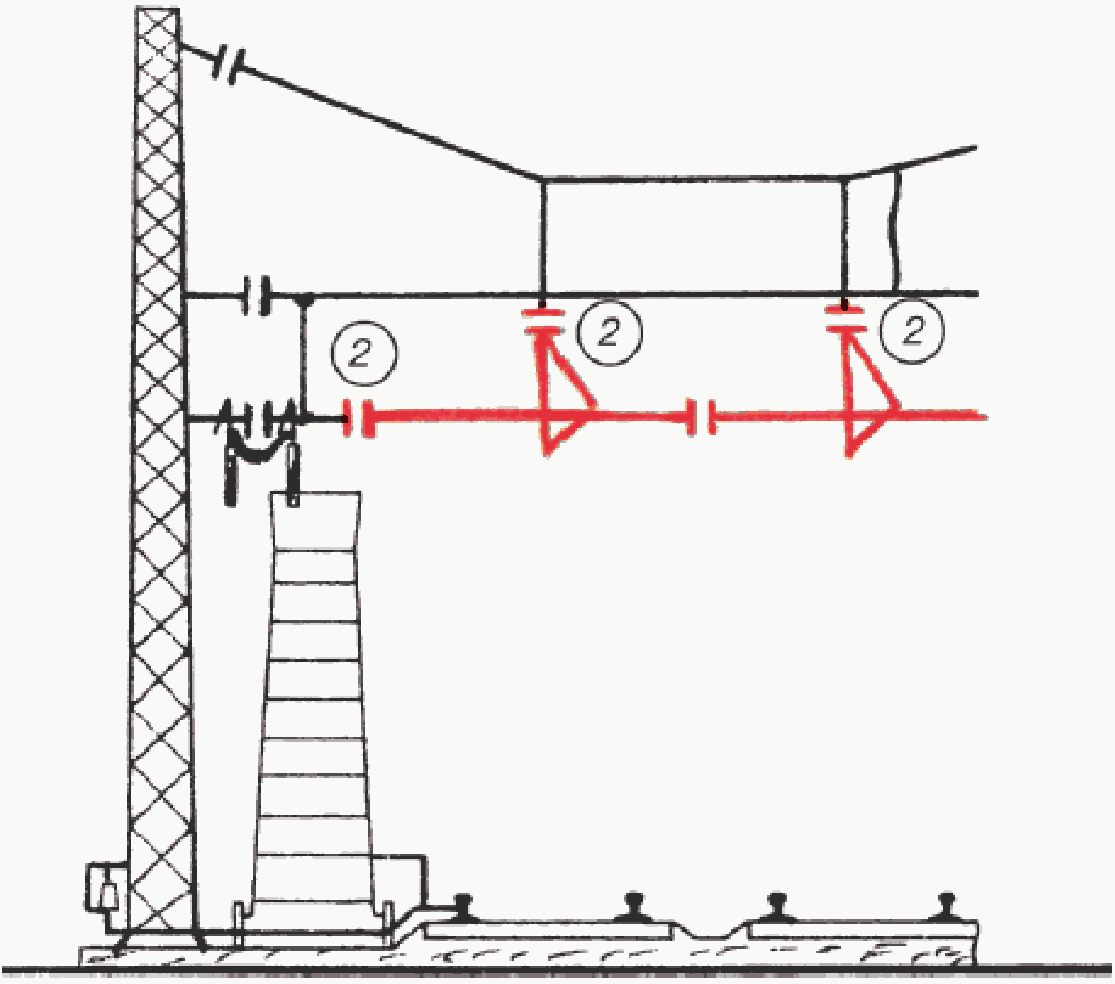

Рисунок 35 - Проверка исправности вторых от опоры

изоляторов гибкой поперечины

Указанную проверку должен проводить исполнитель работ с группой V под надзором производителя работ.

После проверки исправности изоляторов гибкой поперечины по команде производителя работ исполнитель с группой V должен:

зашунтировать поочередно все врезные (межсекционные) изоляторы в нижнем фиксирующем тросе шунтирующими перемычками с изолирующей съемной вышки после установки переносных шунтирующих штанг (рисунок 36);

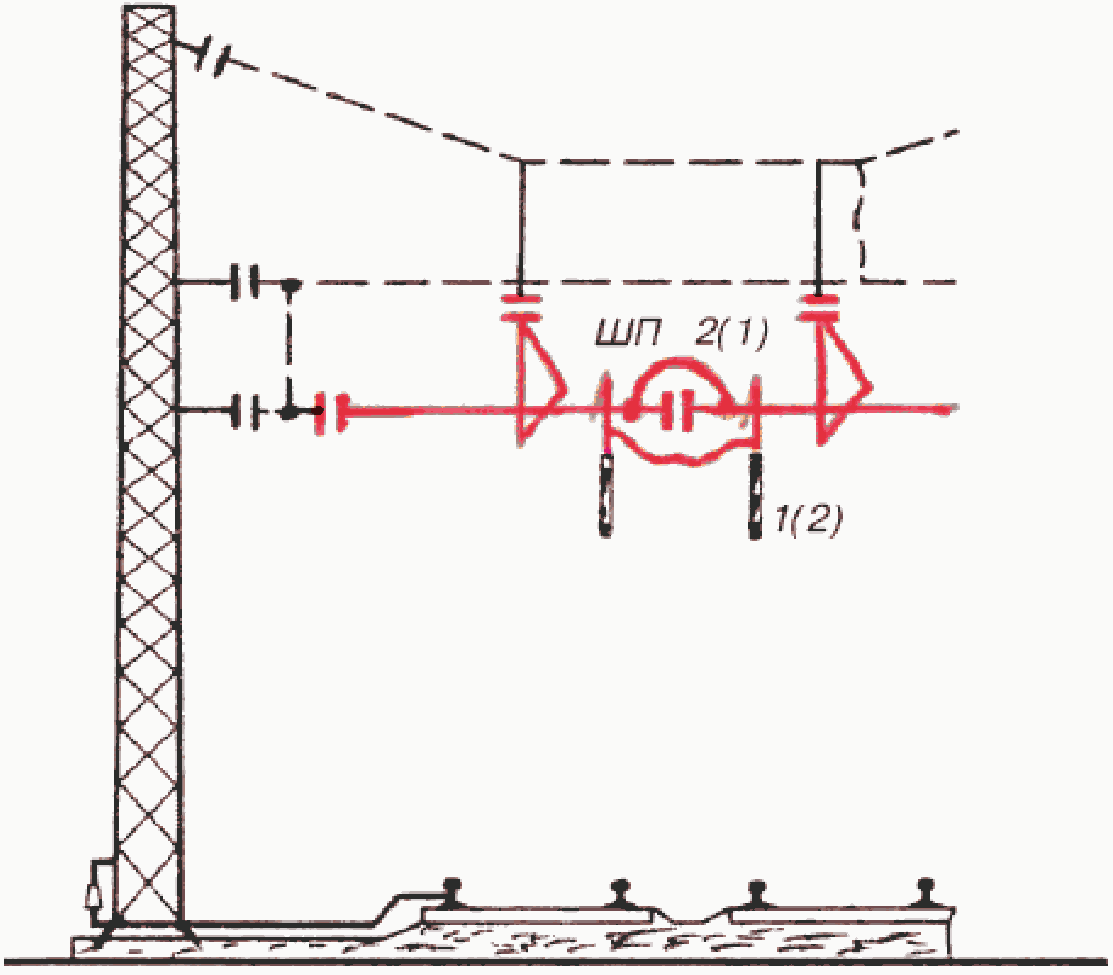

Рисунок 36 - Создание однопотенциальных условий на месте

работы на гибкой поперечине

завесить с изолирующей съемной вышки на несущий трос продольной подвески трехметровую лестницу и дать команду помощнику, находящемуся на площадке вышки, держать ее;

подняться по лестнице, в процессе подъема по лестнице исполнитель (помощник исполнителя) должен карабиниться за тетиву лестницы, охватывая ее петлей стропа выше уровня груди, после подъема к несущему тросу следует использовать несущий трос в качестве анкерной линии после его осмотра и оценки состояния по коррозии. Не касаясь верхнего фиксирующего троса, установить один зажим переносной шунтирующей штанги на несущий трос продольной подвески;

коснуться вторым концом переносной шунтирующей штанги верхнего фиксирующего троса и еще раз убедиться в исправности первых от опор изоляторов;

при их исправности закрепить второй конец шунтирующей штанги на верхнем фиксирующем тросе, под надзором производителя работ, используя принцип самостраховки, подняться на него, закрепиться стропом предохранительного пояса за поперечно-несущий трос и ожидать команды на дальнейшие действия от производителя работ (рисунок 37).

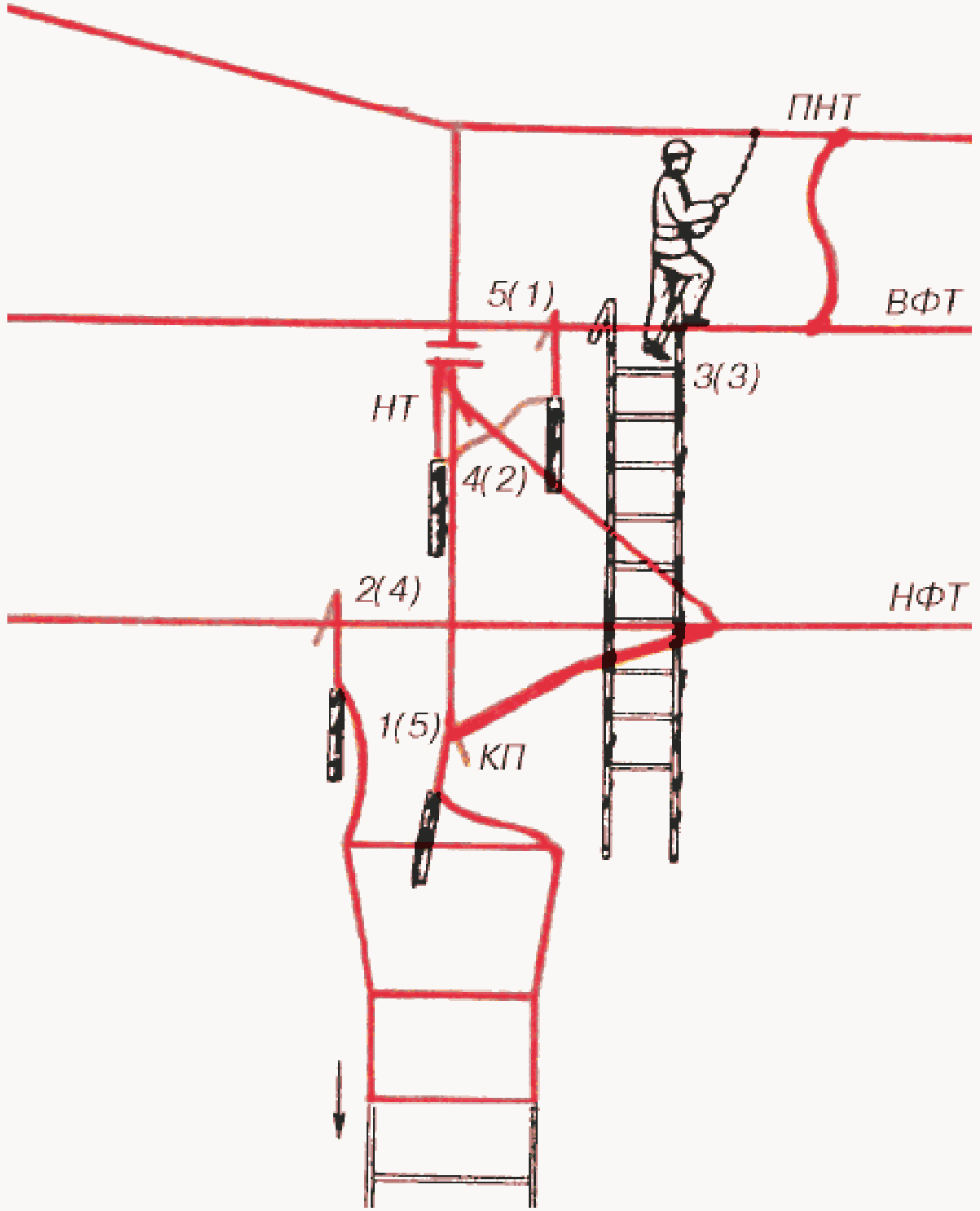

Рисунок 37 - Схема и порядок установки шунтирующих штанг

для создания однопотенциальных условий на месте работы

При необходимости производства работ наверху в два лица находящийся на площадке вышки электромонтер должен снять шунтирующие штанги и, не касаясь частей, находящихся под напряжением, дать команду второму электромонтеру подняться на площадку вышки. После этого при завешенных шунтирующих штангах второй электромонтер, соблюдая меры безопасности от падения с высоты, может подняться для выполнения работ на верхний фиксирующий трос гибкой поперечины.

Оставшийся на площадке вышки электромонтер снимает трехметровую лестницу с несущего троса, шунтирующие штанги, спускается вниз. Вышку можно убрать с пути.

По окончании работ под напряжением спуск с гибкой поперечины и все действия по переводу ее в исходное положение должны осуществляться в обратной последовательности.

При работах на изолированных гибких поперечинах под напряжением запрещается:

приступать к работе до замены выявленных при опробовании неисправных изоляторов;

подниматься на провода гибкой поперечины или спускаться с них по опоре;

завешивать переносные шунтирующие штанги на поперечно-несущий трос или касаться штангами вертикальных струн гибкой поперечины;

приближаться по проводам гибкой поперечины к изоляторам у опор, врезанным в верхние фиксирующие и поперечно-несущие тросы, на расстояние менее 2 м (рисунок 38);

совмещать работу на гибкой поперечине под напряжением с работой на опорах этой гибкой поперечины на ВЛ, подвешенных с полевой стороны, по категориям работ вблизи частей, находящихся под напряжением, или со снятием напряжения и заземлением.

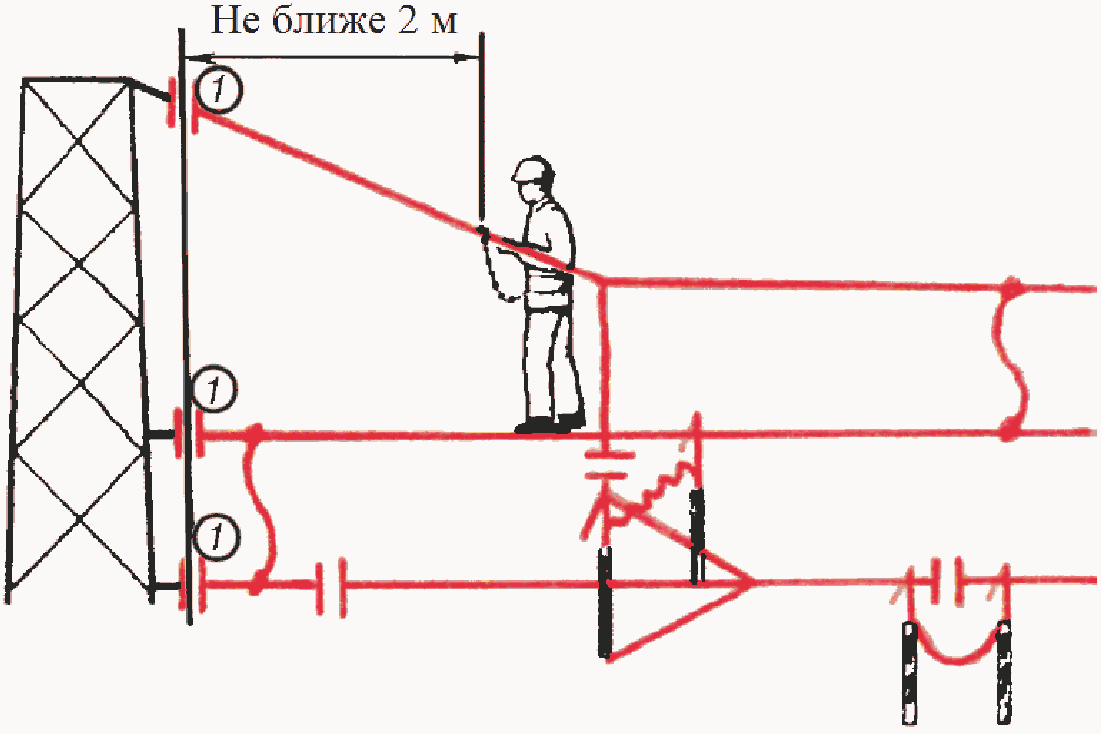

Рисунок 38 - Схема разрешенной зоны выполнения работы

под напряжением в зависимости от расстояния до опоры
