Приложение Г

(справочное)

ГРАФИЧЕСКИЕ МАТЕРИАЛЫ
ОТДЕЛЬНЫХ ТРЕБОВАНИЙ НАСТОЯЩЕГО СВОДА ПРАВИЛ

Г.1 Графический материал к требованиям пунктов 6.6.9 и 6.6.36 настоящего свода правил представлен на рисунке Г.1.

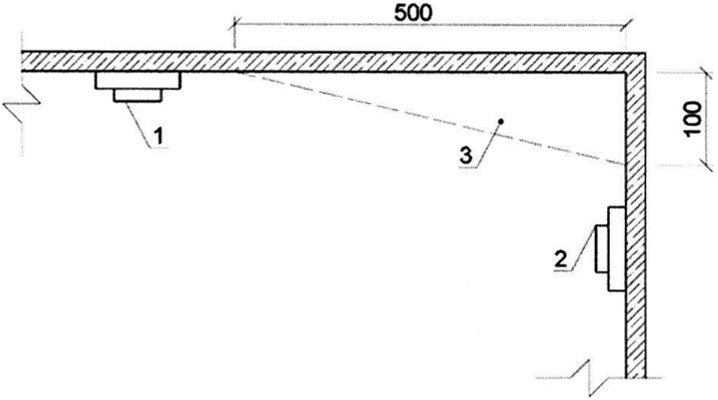

1 - ИП, устанавливаемый на потолке; 2 - ИП,

устанавливаемый на стене; 3 - область,

в которой установка ИП недопустима

Рисунок Г.1 - Графический материал к требованиям 6.6.9

и 6.6.36

Г.2 Графический материал к требованиям пункта 6.6.18 настоящего свода правил представлен на рисунке Г.2.

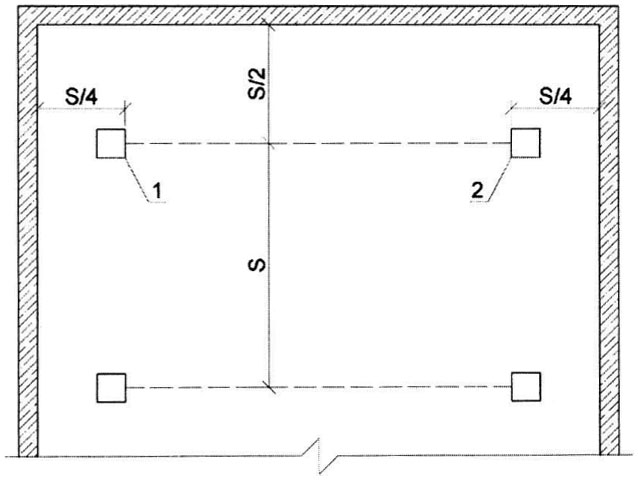

1 - излучатель (излучатель/приемник); 2 - приемник

(отражатель); S - расстояние между оптическими осями

линейных дымовых ИП

Рисунок Г.2 - Графический материал к требованиям 6.6.18
