ШКАЛА
СФЕРОИДИЗАЦИИ ПЕРЛИТА В УГЛЕРОДИСТЫХ И НИЗКОЛЕГИРОВАННЫХ
СТАЛЯХ (ПРИ 1000-КРАТНОМ УВЕЛИЧЕНИИ МИКРОСКОПА)

Стадия структурных изменений

Особенности микроструктуры

Балл изменений микроструктуры

Феррит и перлит. Перлит имеет пластинчатое строение

1

Небольшая степень сфероидизации. Цементит имеет форму преимущественно сфероидов и при небольших увеличениях выглядит точечным

2

Большая, чем для балла 2, дифференцированность перлита и наличие небольшого количества обособленных структурно-свободных сфероидов цементита, расположенных по границам зерен феррита

3

Значительная степень сфероидизации. Границы зерен перлита размыты, имеется большое количество крупных обособившихся структурно-свободных сфероидов цементита, расположенных по границам зерен феррита

4

Значительная степень сфероидизации. Отсутствие границ зерен перлита, увеличение размеров сфероидов цементита, расположенных на периферии зерен

5

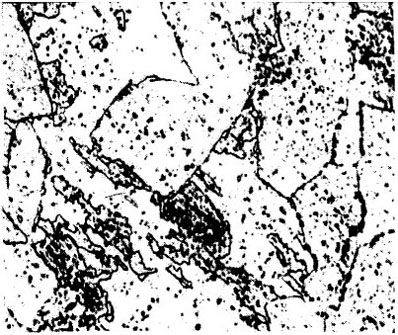

Полная сфероидизация. Типичное укрупнение цементитных сфероидов, расположенных по границам зерен феррита

При степени сфероидизации перлита в металле труб из углеродистых и низколегированных сталей на уровне 6-го балла по шкале настоящего приложения к ФНП, а также при содержании сигма-фазы в металле труб из стали 12Х18Н12Т после длительной эксплуатации более 4,5% следует проведение прямых испытаний металла на длительную прочность.

6
