Приказ Ростехнадзора от 15.12.2020 N 535 "Об утверждении федеральных норм и правил в области промышленной безопасности "Правила осуществления эксплуатационного контроля металла и продления срока службы основных элементов котлов и трубопроводов...

Приложение N 5

к федеральным нормам и правилам

в области промышленной безопасности

"Правила осуществления эксплуатационного

контроля металла и продления срока

службы основных элементов котлов

и трубопроводов тепловых

электростанций", утвержденным приказом

Федеральной службы по экологическому,

технологическому и атомному надзору

от 15.12.2020 N 535

ШКАЛА
МИКРОПОВРЕЖДЕННОСТИ МЕТАЛЛА ЗТВ СВАРНЫХ СОЕДИНЕНИЙ
ПАРОПРОВОДОВ ИЗ СТАЛИ 12Х1МФ. МЕТАЛЛ ШВА 09Х1МФ
(ПРИ 500-КРАТНОМ УВЕЛИЧЕНИИ МИКРОСКОПА)

Балл микроповрежденности

Стадия микроповрежденности

Особенности микроповрежденности

I

Рисунок 186

Микроповрежденность не выявляется оптическими методами металлографии

II

Рисунок 187

Единичные поры ползучести размером до 2 мкм. Плотность пор Рисунок 188 100 пор/мм2

III

Рисунок 189

Единичные поры ползучести размером до 2 - 3 мкм по границам зерен. Плотность пор Рисунок 190 от 250 до 1000 пор/мм2

IV

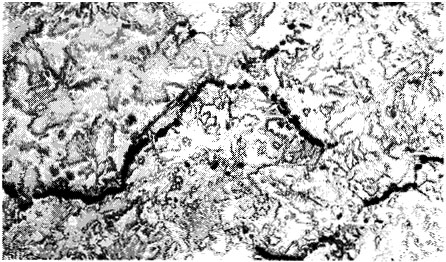

Рисунок 191

Цепочки пор и слившиеся поры и/или микротрещины длиной до 10 - 20 мкм по границам зерен

V

Рисунок 192

Микро- и макротрещины в сочетании с цепочками пор и слившимися порами
