Срок действия документа ограничен 1 января 2027 года.
Приказ Ростехнадзора от 15.12.2020 N 535 "Об утверждении федеральных норм и правил в области промышленной безопасности "Правила осуществления эксплуатационного контроля металла и продления срока службы основных элементов котлов и трубопроводов...

Приложение N 9

к федеральным нормам и правилам

в области промышленной безопасности

"Правила осуществления эксплуатационного

контроля металла и продления срока

службы основных элементов котлов

и трубопроводов тепловых

электростанций", утвержденным приказом

Федеральной службы по экологическому,

технологическому и атомному надзору

от 15.12.2020 N 535

ШКАЛА
МИКРОПОВРЕЖДЕННОСТИ МЕТАЛЛА ЗОН РАЗНОРОДНЫХ СВАРНЫХ
СОЕДИНЕНИЙ ИЗ ХРОМИСТЫХ СТАЛЕЙ МАРОК Р91 (Х10CRMOVNB9-1)
ИЛИ ДИ82 (10Х9МФБ) С ПЕРЛИТНЫМИ СТАЛЯМИ МАРОК 15Х1М1Ф
ИЛИ 12Х1МФ ПРИ ИСПОЛЬЗОВАНИИ ХРОМИСТЫХ СВАРОЧНЫХ
МАТЕРИАЛОВ (CRMO91/10Х9М1Ф)

Стадия развития микроповрежденности

(увеличение 500 крат)

Особенности микроповрежденности

Балл микроповрежденности

Участок сплавления МШ (CrMo91/10Х9М1Ф) и ЗТВ (15Х1М1Ф или 12Х1МФ)

Участок ЗТВ (15Х1М1Ф или 12Х1МФ), факультативно

Рисунок 208

Рисунок 209

Микроповрежденность не выявляется

I

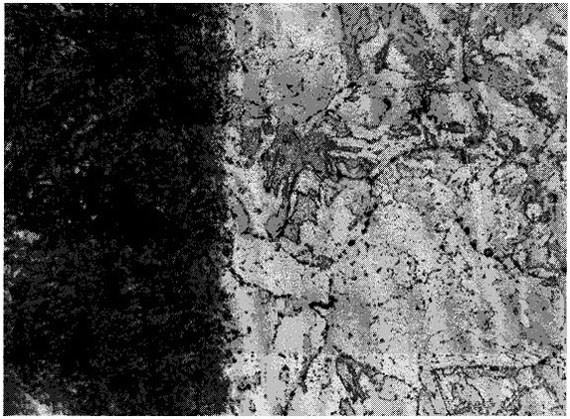

Рисунок 210

Рисунок 211

Единичные поры свыше 3 мкм, скопления пор

II

Рисунок 212

Рисунок 213

Цепочки пор и/или микротрещины

III

Приложение N 8. Шкала микроповрежденности металла зон сварных соединений из сталей марок Р91 (Х10CrMoVNb9-1) и ДИ82 (10Х9МФБ) с использованием хромистых сварочных материалов (CrMo91/10Х9М1Ф) Приложение N 10. Шкала микроповрежденности металла зон разнородных сварных соединений из хромистых сталей марок Р91 (Х10CrMoVNb9-1) или ДИ82 (10Х9МФБ) с перлитными сталями марок 15Х1М1Ф или 12Х1МФ при использовании перлитных сварочных материалов (09Х1МФ)
