XIV. Проведение прогноза динамических разрушений пород почвы горных выработок

XIV. ПРОВЕДЕНИЕ ПРОГНОЗА ДИНАМИЧЕСКИХ РАЗРУШЕНИЙ ПОРОД

ПОЧВЫ ГОРНЫХ ВЫРАБОТОК

154. Прогноз динамических разрушений пород почвы горных выработок в соответствии с настоящей главой проводится на шахтах, отрабатывающих пласт "Мощный" Воркутинского месторождения.

155. Прогноз динамических разрушений пород почвы горных выработок проводится в два этапа.

На первом этапе бурятся геолого-разведочные скважины и определяется:

глубина расположения горной выработки Hг.в, м;

мощность угольного пласта mуг.пл, м;

ширина горной выработки вчерне a, м;

мощность и физико-механические свойства пород почвы на глубину не менее 2a;

границы опасных зон (зон ПГД, у передовых выработок, у геологических нарушений).

Шаг заложения геолого-разведочных скважин принимается не более 100 м. В районах передовых выработок геолого-разведочные скважины бурятся в соответствии со схемой, приведенной на рисунке 10. Параметры заложения скважин принимаются с учетом слоистости массива горных пород.

Рисунок 93

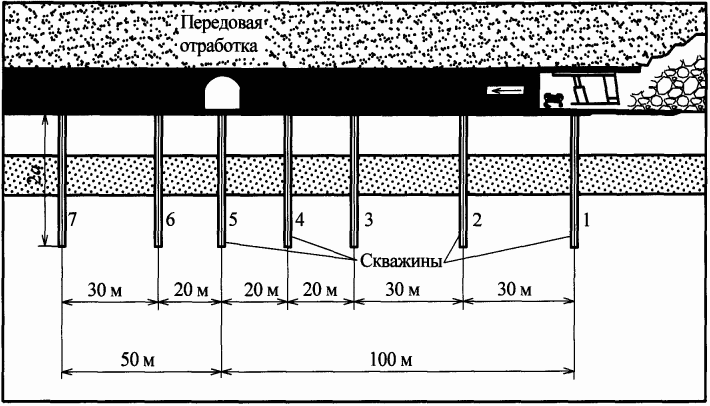

Рис. 10. Схема заложения геолого-разведочных скважин

в районе передовой выработки.

По данным, полученным при бурении геолого-разведочных скважин, выявляются потенциально опасные участки подготовительной выработки, в пределах которых в почве залегают потенциально склонные к горным ударам слои горных пород мощностью mсл.пор >= 0,5 м, у которых предел прочности на одноосное сжатие Рисунок 94 >= 50 МПа.

Мощность опасного слоя горных пород mоп.сл.пор, м, принимается равной суммарной мощности всех слоев горных пород, залегающих в почве горной выработки, включая слой, у которого mсл.пор >= 0,5 м и Рисунок 95 >= 50 МПа.

Условная ширина горной выработки aусл м, определяется по формуле:

Рисунок 96, (54)

где bразг - ширина зоны разгрузки угольного пласта в бок горной выработки, м.

Ширина зоны разгрузки угольного пласта в бок горной выработки, определяется по формуле:

Рисунок 97. (55)

Потенциально опасными считаются участки, на которых выполняется условие:

Рисунок 98. (56)

На потенциально опасных участках все слои горных пород, залегающие в почве горной выработки на расстоянии от ее почвы, равном mоп.сл.пор, относятся к опасному слою.

На втором этапе в пределах потенциально опасного участка выделяются опасные участки, для которых выполняется условие:

Рисунок 99, (57)

где: Рисунок 100 - коэффициент пригрузки, учитывающий влияние горно-геологических и горнотехнических условий, ед. В зоне влияния очистной выработки Рисунок 101. При подходе очистной выработки к передовой горной выработке Рисунок 102 определяется по номограмме, приведенной на рисунке 11;

Рисунок 103 - удельный вес пород, МН/м3;

Рисунок 104 - параметр, отражающий сжимающие напряжения в опасном слое, ед. Значение Рисунок 105 определяется по номограмме, приведенной на рисунке 12.

Рисунок 106

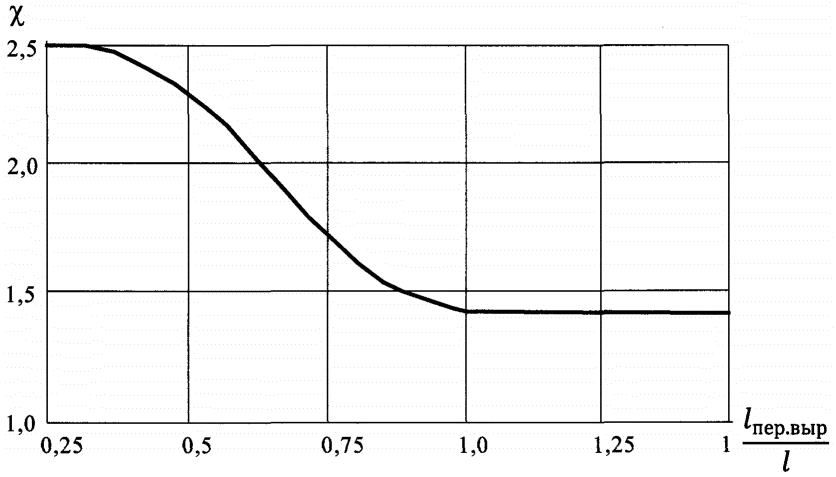

Рис. 11. Номограмма для определения Рисунок 107: lпер.выр - расстояние

от забоя лавы до передовой выработки, м; l - ширина зоны

опорного давления, м.

Ширина зоны опорного давления определяется по номограмме, приведенной на рисунке 8 главы VIII Инструкции.

Рисунок 108

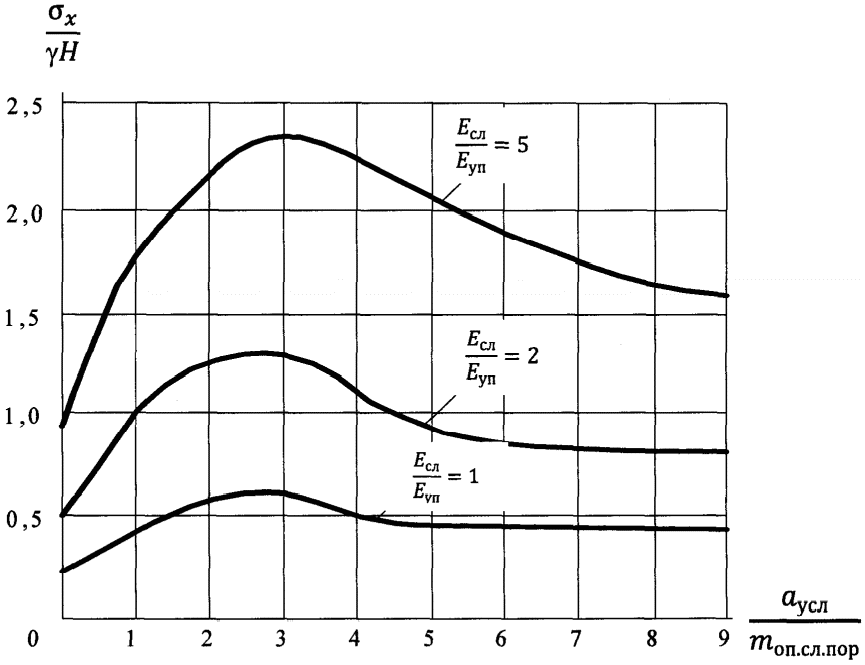

Рис. 12. Номограмма для определения Рисунок 109 в опасном слое:

Eсл - модуль упругости опасного слоя, МПа; Eуп - модуль

упругости слоя горных пород, залегающего в непосредственной

почве угольного пласта, МПа.

156. В случае, когда в почве горной выработки залегают несколько слоев пород, при прогнозе динамических разрушений пород почвы горных выработок применяются средневзвешенные значения Рисунок 110, Eсл и Eуп, которые определяются по формулам:

Рисунок 111; (58)

Рисунок 112; (59)

Рисунок 113. (60)

157. Выявленные опасные зоны наносятся на горную графическую документацию.
