РАСЧЕТ ПАРАМЕТРОВ ВОДОУПОРНЫХ ПЕРЕМЫЧЕК

Клинчатые перемычки, представленные на рисунке 8 приложения, сооружают при ожидаемом давлении на нее воды не более 1 МПа. Толщина клинчатой перемычки BК, м, определяется по формуле:

Рисунок 33, (14)

где: B - ширина выработки в месте установки водоупорной перемычки, м;

HВ - высота выработки в месте установки водоупорной перемычки, м;

Рисунок 34 - угол наклона боковых граней перемычки к горизонтальной оси, град Рисунок 35;

Рисунок 36 - коэффициент перегрузки, учитывающий колебания уровня подземных вод и содержание в них илистых частиц Рисунок 37;

PГ - ожидаемое гидравлическое давление воды на перемычку, МПа;

mс - коэффициент, учитывающий условия подземных работ (принимается равным mс = 0,5 - 0,6);

Rб - предел прочности материала на сжатие, МПа.

Толщина перемычки, вычисленная по формуле (14) приложения, проверяется:

из условия прочности на срез по формуле:

Рисунок 38, (15)

где Рисунок 39 - сопротивление материала срезу, МПа.

из условия водонепроницаемости по формуле:

BВ = 4800 · Kв.б · PГ · B · HВ, (16)

где Kв.б - коэффициент водонепроницаемости (для бетона Kв.б принимается от 0,00001 до 0,000035).

Окончательная толщина перемычки Bп, м, принимается по наибольшему значению, полученному по формулам (14), (15) и (16) приложения.

Рисунок 40

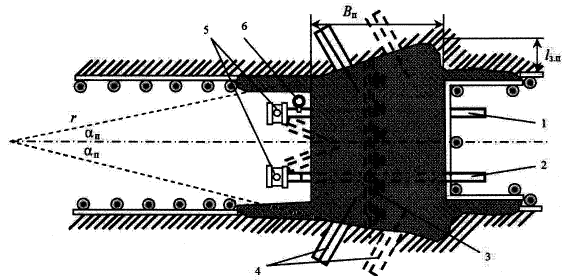

Рис. 8. Клинчатая водоупорная перемычка (горизонтальный

разрез): 1, 2 - трубы; 3 - металлический профиль (рельсы,

швеллеры и т.п.); 4 - металлические анкеры для усиления

перемычки, возводимой в неустойчивых породах; 5 - задвижки;

6 - манометр; r - радиус боковых граней перемычки.

BП = max{BК, Bср, BВ}.

Глубина заделки перемычки в горные породы lз.п, м, определяется по формуле:

Рисунок 41. (17)

Цилиндрические водоупорные перемычки, представленные на рисунке 9 приложения, применяются при ожидаемом давлении воды более 1 МПа. Толщина цилиндрической перемычки BЦ, м, определяется по формуле:

Рисунок 42, (18)

где: nв - число врубов (цилиндров), определяется в ходе итерационной процедуры;

Рисунок 43 - допустимое напряжение при сжатии материала перемычки, МПа;

Рисунок 44 - угол наклона опорных плоскостей перемычки к оси выработки, град.

При устойчивых породах Рисунок 45; при менее устойчивых Рисунок 46.

Рисунок 47

Рис. 9. Цилиндрическая водоупорная перемычка (вертикальный

разрез): 1 - металлические анкеры для усиления перемычки,

возводимой в неустойчивых породах; 2 - труба для спуска

воды; 3 - труба для выхода избыточного воздуха при подъеме

уровня воды; 4 - манометр.
