Срок действия документа ограничен 1 января 2027 года.

РАСЧЕТ ВЗРЫВООПАСНОСТИ РУДНИЧНОЙ АТМОСФЕРЫ НЕФТЯНЫХ ШАХТ

(введено Приказом Ростехнадзора от 08.12.2023 N 442)

Расчет взрывоопасности рудничной атмосферы нефтяных шахт выполняется по сумме концентраций горючих газов - оксида углерода (CO), водорода (H2), углеводородных газов (метан (CH4), этан (C2H6), пропан (C3H8), н-бутан и изобутан (C4H10)) и паров жидких и твердых углеводородов (пентан, изопентан C6 и выше) в смеси с кислородом (O2).

Взрывоопасность рудничной атмосферы рассчитывается в следующем порядке:

рассчитывается общее содержание в рудничной атмосфере горючих газов Cг, %, по формуле:

Рисунок 48, (19)

где: CCO - концентрация оксида углерода в рудничном воздухе, %;

Рисунок 49 - концентрация водорода в рудничном воздухе, %;

Рисунок 50 - суммарные концентрации углеводородных газов в рудничном воздухе, %;

Рисунок 51 - суммарные концентрации паров жидких и твердых углеводородов в рудничном воздухе, %;

рассчитывается доля CO, H2, углеводородных газов УВг и паров УВп в смеси по формулам:

Рисунок 52; (20)

Рисунок 53; (21)

Рисунок 54; (22)

Рисунок 55. (23)

При этом должно выполняться условие:

Рисунок 56 (24)

Взрывоопасность рудничной атмосферы определяется по треугольникам взрываемости, представленным на рисунках 10 - 27 настоящего приложения. Для этого из представленных на рисунках 10 - 27 треугольников взрываемости необходимо найти треугольник взрываемости, соответствующий рассчитанным по формулам (20) и (23) настоящей приложения значениям PCO и PУВп, далее на выбранном треугольнике наносится точка с координатами (Cг, O2), где O2 - концентрация кислорода в рудничном воздухе, %. Если нанесенная точка находится внутри треугольника взрываемости, соответствующего рассчитанному по формуле (22) настоящего приложения значению Рисунок 57, рудничная атмосфера находится во взрывоопасном состоянии.

Уровень взрывоопасности состояния оценивается удаленностью точки от предельных линий внутри каждого из треугольников.

Рисунок 58

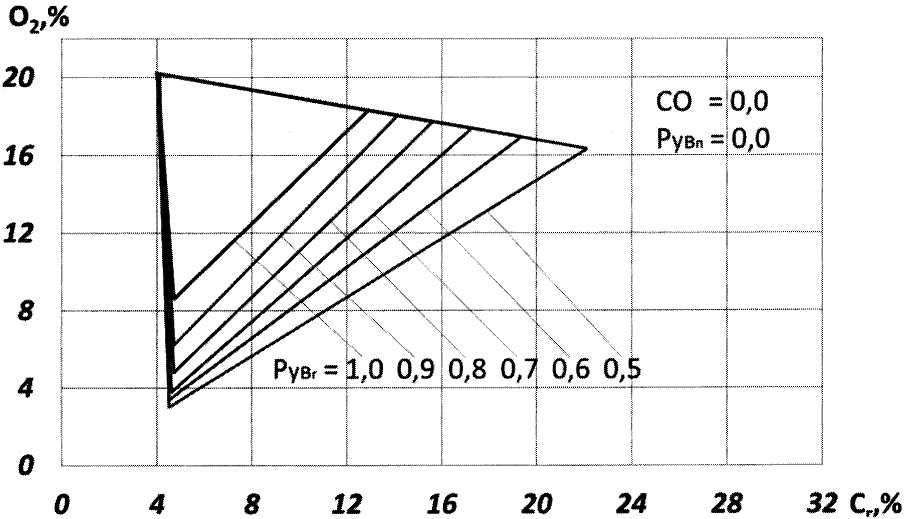

Рис. 10. Треугольник взрываемости при PCO = 0,0 и PУВп = 0,0

Рисунок 59

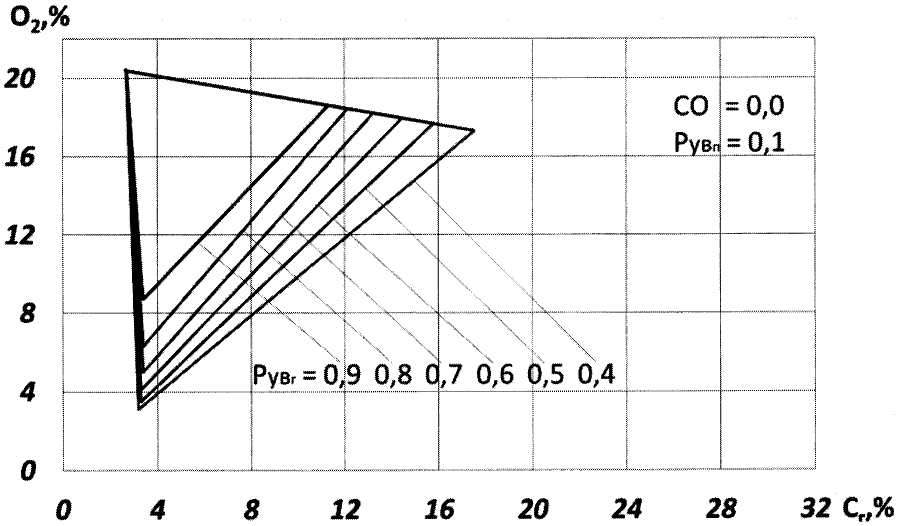

Рис. 11. Треугольник взрываемости при PCO = 0,0 и PУВп = 0,1

Рисунок 60

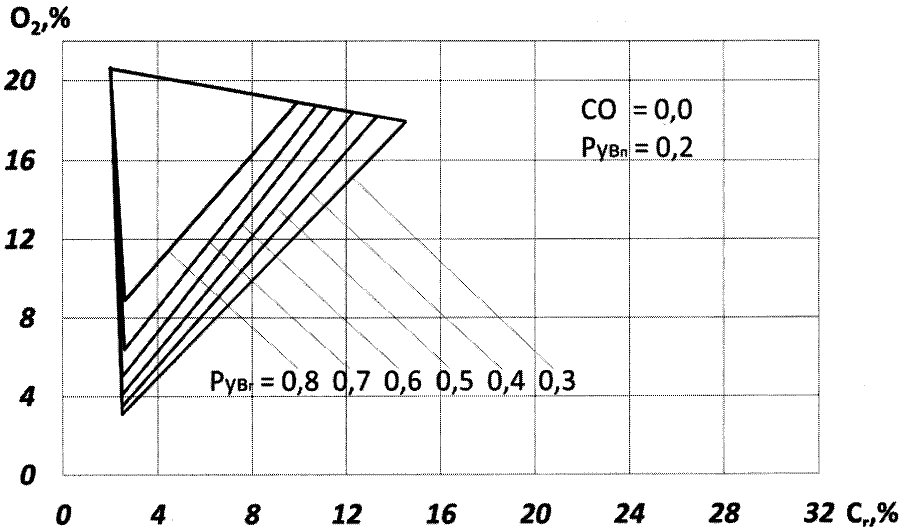

Рис. 12. Треугольник взрываемости при PCO = 0,0 и PУВп = 0,2

Рисунок 61

Рис. 13. Треугольник взрываемости при PCO = 0,1 и PУВп = 0,0

Рисунок 62

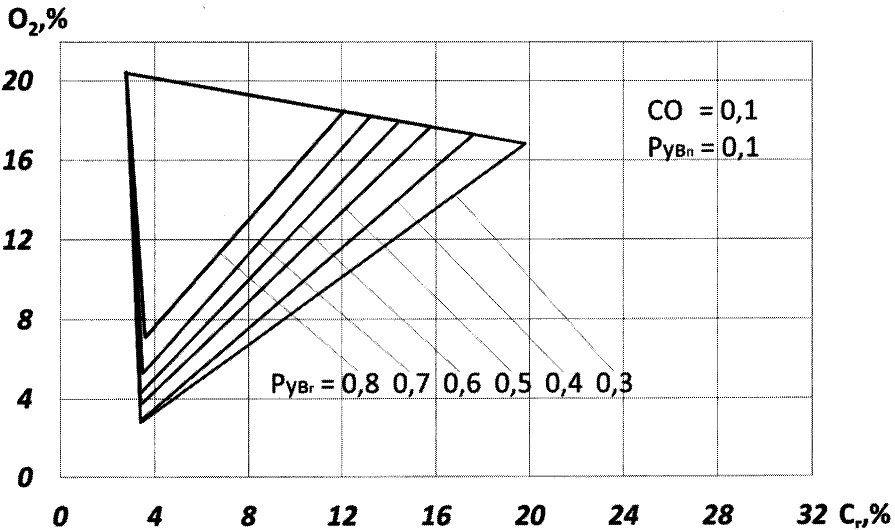

Рис. 14. Треугольник взрываемости при PCO = 0,1 и PУВп = 0,1

Рисунок 63

Рис. 15. Треугольник взрываемости при PCO = 0,1 и PУВп = 0,2

Рисунок 64

Рис. 16. Треугольник взрываемости при PCO = 0,2 и PУВп = 0,0

Рисунок 65

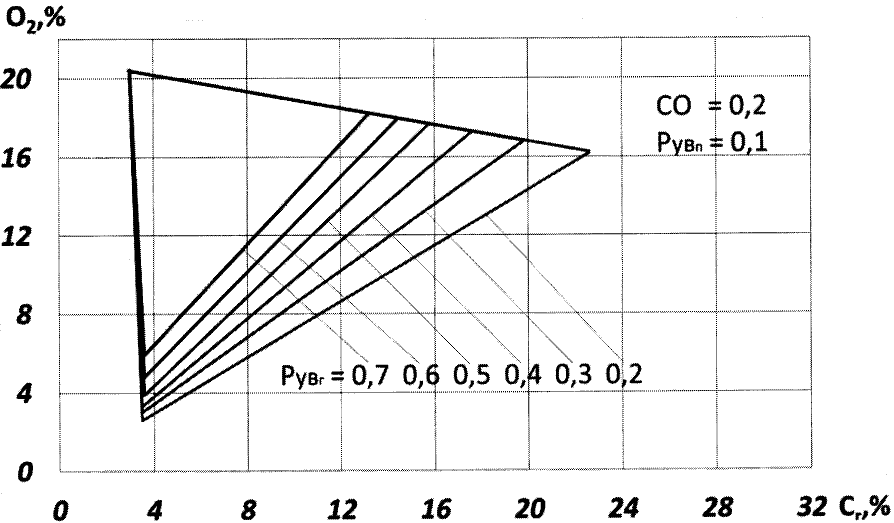

Рис. 17. Треугольник взрываемости при PCO = 0,2 и PУВп = 0,1

Рисунок 66

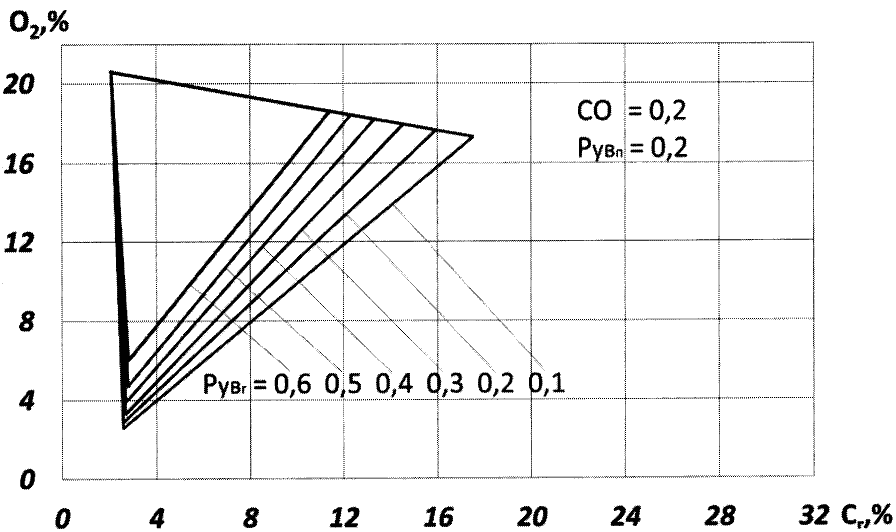

Рис. 18. Треугольник взрываемости при PCO = 0,2 и PУВп = 0,2

Рисунок 67

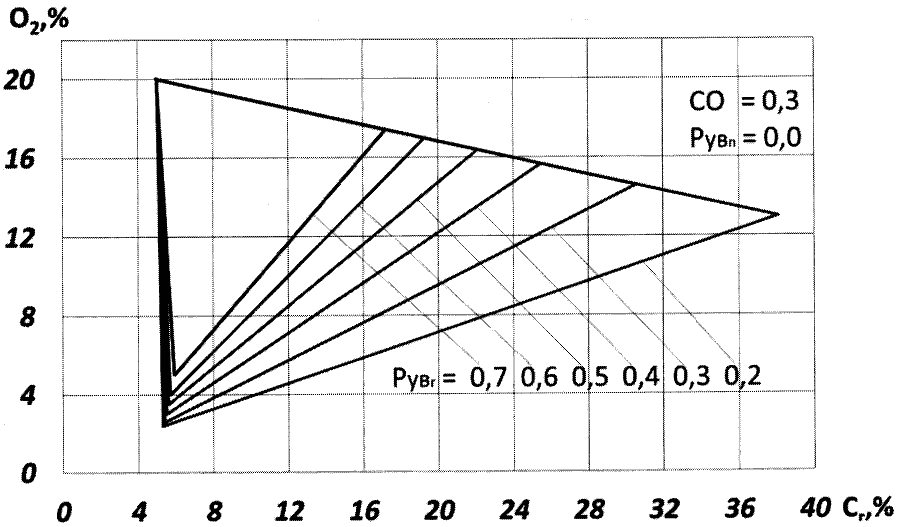

Рис. 19. Треугольник взрываемости при PCO = 0,3 и PУВп = 0,0

Рисунок 68

Рис. 20. Треугольник взрываемости при PCO = 0,3 и PУВп = 0,1

Рисунок 69

Рис. 21. Треугольник взрываемости при PCO = 0,3 и PУВп = 0,2

Рисунок 70

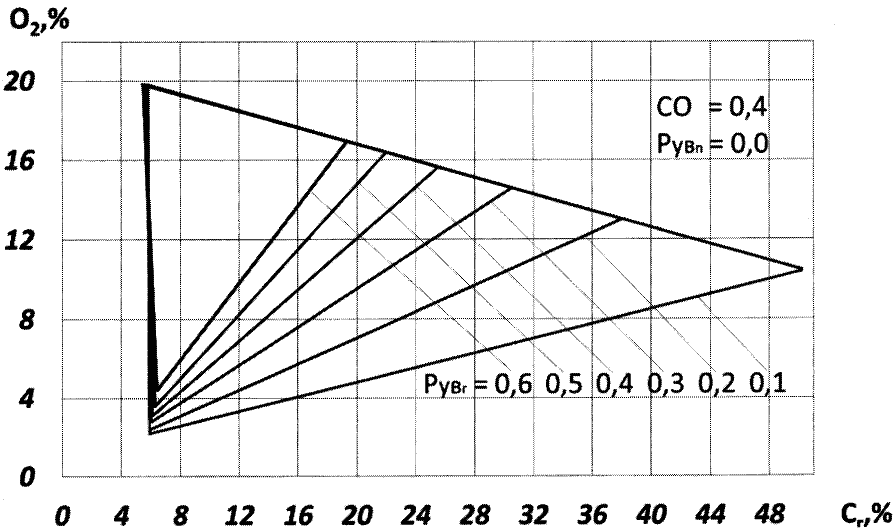

Рис. 22. Треугольник взрываемости при PCO = 0,4 и PУВп = 0,0

Рисунок 71

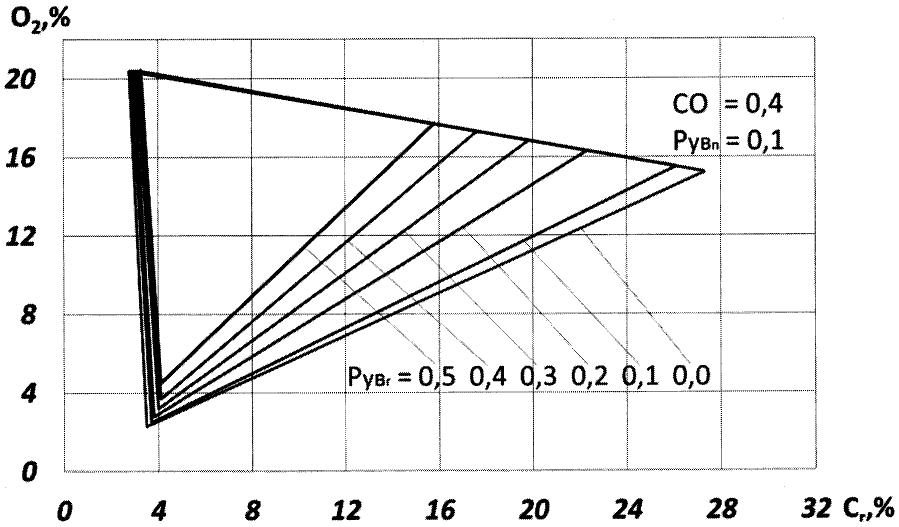

Рис. 23. Треугольник взрываемости при PCO = 0,4 и PУВп = 0,1

Рисунок 72

Рис. 24. Треугольник взрываемости при PCO = 0,4 и PУВп = 0,2

Рисунок 73

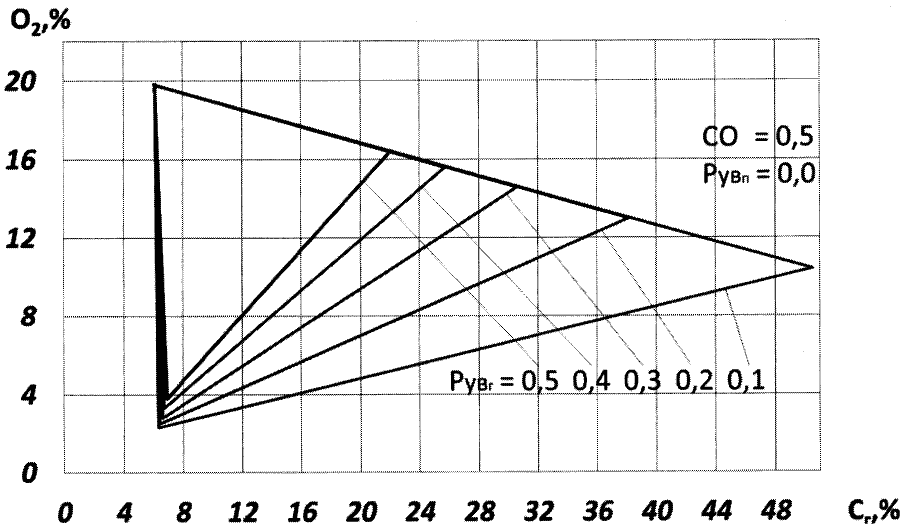

Рис. 25. Треугольник взрываемости при PCO = 0,5 и PУВп = 0,0

Рисунок 74

Рис. 26. Треугольник взрываемости при PCO = 0,5 и PУВп = 0,1

Рисунок 75

Рис. 27. Треугольник взрываемости при PCO = 0,5 и PУВп = 0,2
