Таблица 1

N п/п	Графическая схема крепления	Характеристика крепления	Сила, действующая на анкерную точку (F) в зависимости от угла расположения петли по отношению к вертикальной плоскости и угла отклонения нагрузки (Pi) от вертикальной плоскости
КонсультантПлюс: примечание. Нумерация граф дана в соответствии с официальным текстом документа.
	2	3	4

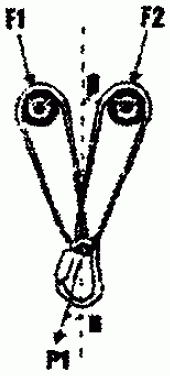

1.		На двух анкерных точках и общей петле		60°			45°			30°
				0		50	0		40	0	30
			F₂ / P₁	1,5		1,3	1,05		1,06	0,82	0,93
			F₁ / P₁	1,5		0,66	1,05		0,63	0,82	0,61
2.		На двух анкерных точках и двух самостоятельных петлях	R		60°			45°		30°
			0°		1,0			0,75		0,58
			15°		1,12			0,87		0,82
			30°		1,15			0,99		1,0
			В таблице указана величина F₂ / P₁ (F₁ / P₁) воздействующая на анкерную точку, при различных углах и
3.		На двух анкерных точках и одной замкнутой петле			Для независимо от угла , имеем: F₁ = F₂ (0,6 - 0,7) P₁
	вязка петли

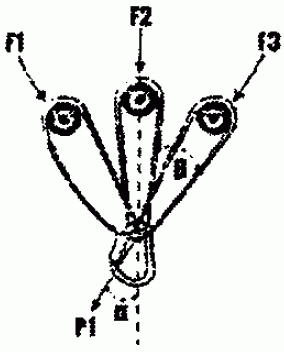

4.		На трех анкерных точках и трех самостоятельных петлях		45°					30°
				0			15°		0		10°
			F₂ / P₁	0,29			0		0,33		0
			F₁ / P₁	0,58			0,45		0,44		0,47
			F₃ / P₁	0,29			0,63		0,33		0,62
	узел, связывающий концы шнура в петлю
5.		На трех анкерных точках и трех самостоятельных петлях		Для независимо от угла , имеем: F₁ = F₂ = F₃ (0,36 - 0,42) P₁
	вязка петли
P_i - величина нагрузки на канате F₁, F₂, F₃ - силы, действующие на анкерные точки

Канаты страховочных, удерживающих систем, систем позиционирования или канатного доступа должны располагаться вертикально. Если закрепление канатов находится в стороне от необходимой вертикали, то должны применяться оттяжки, указанные на схемах 3, 4 таблицы 2.

Приложение N 11. Расчет значения нагрузки в анкерном устройстве Таблица 2
